BNCコネクタとは
BNC（Bayonet Neill Concelman）コネクタは、周波数特性が比較的良く（DC～2GHz）小型軽量のため、映像機器や通信機器、計測機器などで広く普及しています。 インピーダンス50Ω、結合が簡単なバイオネットロック方式（バヨネット、バイヨネットなどとも呼ばれます）を採用しています。
BNCコネクタは、50Ωと75Ωに分かれており、50Ωは主に無線機等の電力の伝送用、75Ωは主にテレビ受像機等の映像・音声信号伝送用となります。
BNCコネクタの機能分類

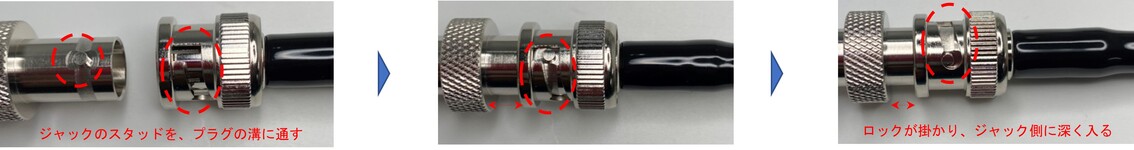

コネクタ同士の嵌合
オス開口部とメス開口部で、中心コンタクト同士を接続させることを、「嵌合」するともいいます。
BNCは、結合が簡単なバイオネットロック方式（バヨネット、バイヨネットなどとも呼ばれます）を採用しています。
製品一覧

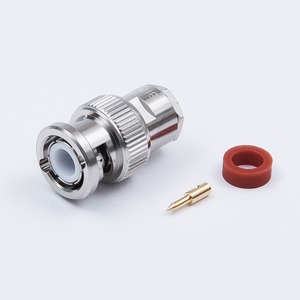

BNCストレートプラグ
BNCL曲がりプラグ

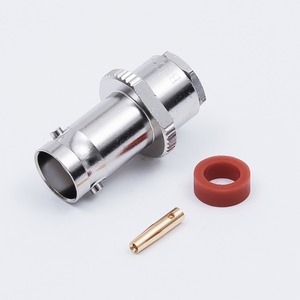

BNCストレートジャック
BNCバルクヘッドジャック
BNCパネルジャック

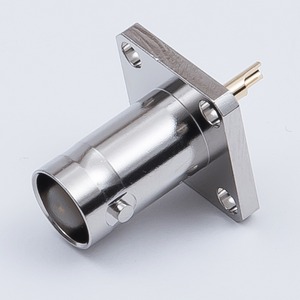

BNCレセプタクル
BNCプリント基板用レセプタクル
BNC絶縁形レセプタクル
BNCアダプター
BNC L曲がりアダプター
BNCパネルアダプター
BNCバルクヘッドアダプター
BNC絶縁形アダプター
BNC防水コネクタ
BNC感電防止コネクタ
BNCキャップ
BNC終端器
BNC固定減衰器
BNCケーブル
BNC変換コネクタ
BNC鉛フリー

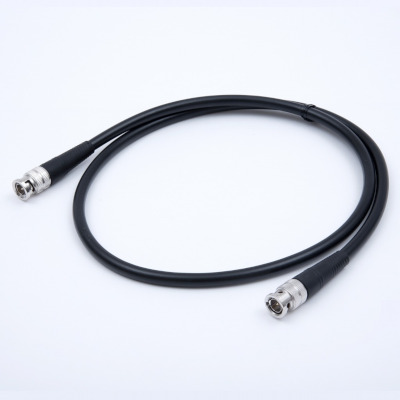

BNCコネクタ付き同軸ケーブル 在庫品
両端BNCプラグ付き 1.5D-2V同軸ケーブル
両端BNCプラグ付き 3D-2V同軸ケーブル
両端BNCプラグ付き RG-58A/U同軸ケーブル
BNC75Ωコネクタ付き同軸ケーブル 在庫品
両端BNC 75Ωプラグ付き 3C-2V同軸ケーブル
両端BNC 75Ωプラグ付き 5C-FB同軸ケーブル
BNCコネクタ適用ケーブル
JIS規格
MIL規格
細線
セミフレキシブル
セミリジッド
豆知識：ケーブルについて
- JIS規格
- 日本産業規格のケーブル。頭の数字が上がると太くなり、「D：50Ω」「C：75Ω」とインピーダンスを表す。
- MIL規格
- 米軍調達物資規格のケーブル。「RG」から始まり、ミルスペックとも呼ばれる。
- 細線
- UFLに代表される超小型コネクタと取付する極細の同軸ケーブル。
- セミフレキシブル
- 形状記憶型。ある程度の屈曲は可能だが、遮蔽性高く、ロス（減衰）の少ない同軸ケーブル。
- セミリジッド
- 無継目金属チューブを用い、セミフレキシブルよりさらに高い遮蔽性と、少ない減衰を実現した同軸ケーブル。
BNCコネクタの特長
結合方式
バイオネットロック方式は、ネジ切りなどに頼らずに固定出来る、着脱が簡単な結合方式です。ジャック側のガイドに位置を合わせてプラグを挿入し、先端のリング部分をわずかに回転させるとロックされ、内部のバネの力でしっかりと固定されます。逆方向にわずかに回せばすぐに取り外せますが、ネジってバネに固定しているので、ケーブルを引っ張っただけで抜けることはありません。
豆知識：BNCの由来
- Bayonet Neill Concelmanは、Bayonet（銃剣）とNeill Concelman（コネクタの製造メーカー名）から来ており、そこからBNCとなった説があります。ただ、実は単にBayoNet Connectorの略、Baby-series N Connector の略、British National Connectorの略など、名前の由来についてはいくつかの説があるようです。
用途が多い
安価で、周波数特性が良く小型なため、同軸コネクタの中で最も一般的で用途が多いです。計測用、通信用、映像信号用電算機、事務機、通信機器（端末、移動体）、計測機器、ＡＶ機器、家電、ＦＡ機器など、様々な用途で使われています。単純な電気信号送受信するためのRCA端子（ピン端子）の強化版として使われることもあります。
インピーダンス
BNCコネクタは、50Ωと75Ωに分かれており、50Ωは主に無線機等の電力の伝送用、75Ωは主にテレビ受像機等の映像・音声信号伝送用となります。50Ωタイプのコネクタで75Ωのケーブルを使用する場合は、周波数200MHz以下であれば、75Ωの伝送ラインで使用可能です。200MHzを超えるときは、BNC 75Ωコネクタの使用をお勧めします。
BNCコネクタの主な用途
計測用、通信用、映像信号用電算機、事務機、通信機器（端末、移動体）、計測機器、AV機器、家電、FA機器など
BNCコネクタの規格/寸法
※数値は代表値です。詳しくはお問い合わせください。
| 相当規格（Compatible Standards） | MIL-C-39012、JIS C 5412 |
| 特性インピーダンス（Impedance） | 50Ω |
| 結合方式（Conneciton） | バイオネットロック方式（Bayonet Coupling） |
| 定格電圧（Voltage Rating） | AC 500V |
| 耐電圧（Maximum Voltage） |
|
| 絶縁抵抗（Insulation Resistance） | 1,000MΩ min. at DC 500V |
| 接触抵抗（Contact Resistance） | 3mΩ max. at DC 1A |
| 使用周波数範囲（Frequency Range） | 0 ～ 4,000MHz |
| 材質 | 真鍮（黄銅）、亜鉛ダイカスト |
| 表面処理 | ニッケルメッキ |
| 結線方式 | 半田、圧着、締め付け |
BNCコネクタに関するよくある質問
Q
75Ωタイプとの結合は出来ますか？
A
結合出来ます。例えば、BNC 75Ωのジャック ＋ 50ΩのBNCプラグ ＋ 75Ωのケーブルという組み合わせも問題はありません。ただし、周波数200MHz以下でしか使えませんので、インピーダンスを揃えて頂くことを推奨しております。
Q
ケーブル加工品として、より安価にする方法はありますか？
A
コネクタとケーブルの結線方式が、圧着タイプの製品がございます。結線時に圧着工具が必要になりますが、締付タイプより軽量で安価になります。弊社へケーブル加工からご依頼頂ければ、圧着工具を購入する必要もありません。
Q
コネクタとケーブルが、より強く繋がる結線方式の製品はありますか？
A
上述した圧着タイプより少し高価にはなりますが、締付タイプの方がより強く繋がる結線方式です。また、締付タイプの中でも、トリプルチャック方式を採用している「Z」シリーズは、締付ナットがケーブル外皮に食い込むタイプとなっており、より外れづらい結線方式となります。
Q
半田付け、圧着工具が必要ないプラグはありますか？
A
ワンタッチ締付タイプのプラグがございます。現場加工などでは、半田付けは手間です。また、圧着工具は高価ですので、小Lotでの購入頂けるケースは少ないです。現場加工での煩わしさを解消するため、ワンタッチ締付タイプのプラグを重宝頂いてます。
Q
L曲がりのコネクタを使いたいのですが、適合ケーブルがありません。
A
BNCコネクタに限らず、お使いのケーブルに適合するL曲がりコネクタが無い場合は、ストレートタイプ ＋ L曲がりアダプタの組み合わせで対応頂くことが多いです。
Q
高電圧に対応した製品はありますか？
A
BNCコネクタの定格電圧は500Vですが、バイオネットロック方式のコネクタで、MHV（定格電圧1.6kV）、SHV（定格電圧3.5kV）の製品がございます。BNCコネクタとの結合は出来ませんが、高電圧製品の開発時にご利用ください。 また、定格電圧内ではありますが、測定器等での感電防止を目的としたBNCコネクタもあります。
Q
防水コネクタはありますか？
A
BNC防水コネクタ、ございます。製品により防水仕様が異なりますので、詳細はこちらをご確認ください。
①コネクタ嵌合部の防水
②ケーブル取付部のチューブ防水
③ケーブル取付部のOリング防水
④パネル取付でのOリング防水
