2.4mmコネクタとは
2.4mmコネクタは、50GHzまでの高周波に対応した高性能小型コネクタのひとつです。1.85mm Vコネクタとは、互換性があります。2.92mm Kコネクタ・3.5mmコネクタ・SMAコネクタとは、互換性がありません。インピーダンスは50Ω系、ネジカップリング方式で確実な結合が可能です。
製品一覧
アダプター
L曲がりアダプター
2.92mm K変換
L曲がり 2.92mm K変換
1.85mm V変換
高周波測定用ケーブル
2.4mmコネクタを取り付けた、高周波測定用ケーブルをラインナップしております。SMAコネクタを始め、他コネクタとの組み合わせも可能です。製品ページより仕様書確認ください。
TC-120 50GHz対応/低ロス
50GHz対応の測定用ハイエンド品で、低ロス・高位相安定の精密級ケーブルです。3重シールドタイプで、耐曲げ・温度に安定した特性、ネットアナ等測定用に最適となっております。
コネクタは、2.4mm（プラグ、ジャック）、2.92mm（プラグ、ジャック）、SMA（プラグ、ジャック）からお選びいただけます。非磁性の1.85mm（プラグ、ジャック）も選定可能ですが、50GHzまでとなります。標準仕様とは別に、ステンレスチューブで補強したアーマード仕様があります。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。
セミリジッドケーブル
2.4mmコネクタを取り付けた、セミリジッドケーブルをラインナップしております。SMAコネクタを始め、他コネクタとの組み合わせも可能です。製品ページより仕様書確認ください。

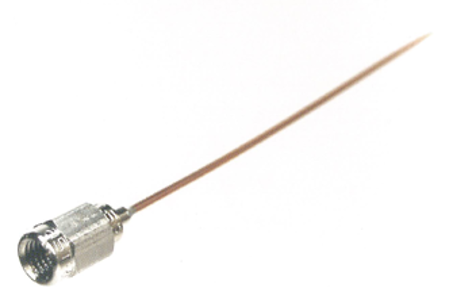

SR-003 0.047相当
0.047インチ相当のセミリジッドケーブルです。多様な適合コネクタを誇ります。
コネクタは、SMA（プラグ、ジャック、Lプラグ、フランジ付きジャック）、2.92mm（プラグ、ジャック、フランジ付きジャック）、2.4mm（ジャック、フランジ付きジャック）からお選びいただけます。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。
2.4mmコネクタの特長
高周波
DC～50GHzの高周波数帯域まで使用出来る製品を取り揃えております。絶縁体をテフロンから空気に変更し、外径が2.4mmとなることで、SMAコネクタよりさらに高周波の対応を実現しています。
互換性
2.4mmコネクタは、1.85mm Vコネクタとは、互換性があります。SMAコネクタ・3.5mmコネクタ・2.92mm Kコネクタと互換性はなく、嵌合出来ません。
小型
小型コネクタのため、機器内配線はもとより、機器を構成するサブアッセンブリ間および機器間の接続など、小スペースにて高密度実装を実現出来ます。
2.4mmコネクタの主な用途
衛星搭載、軍用機器、航空搭載機器、ネットワークアナライザなど
2.4mmコネクタの規格/寸法
※数値は代表値です。詳しくはお問い合わせください。
| 相当規格（Compatible Standards） | IEC 61169-40 |
| 特性インピーダンス（Impedance） | 50Ω |
| 結合方式（Conneciton） | ネジ（Threaded Coupling）M7 P0.75-6H、6g |
| 定格電圧（Voltage Rating） | AC 160V |
| 耐電圧（Maximum Voltage） |
|
| 絶縁抵抗（Insulation Resistance） | 1,000MΩ min. at DC 500V |
| 接触抵抗（Contact Resistance） | 4.0mΩ max.(Center) / 2.5mΩ max.(Outer) |
| 使用周波数範囲（Frequency Range） | DC ～ 50GHz |
2.4mmコネクタのよくある質問
Q
SMAコネクタとの違いは何ですか？
A
2.4mmコネクタは、絶縁体をテフロンから空気に変更することにより、外形が2.4mmとなっています。これにより導波管モード遮断周波数をさらに高くすることができ、使用周波数DC～50GHzを実現しています。
SMAコネクタ、3.5mmコネクタ、2.92mm Kコネクタと形状は似ていますが、嵌合は出来ません。1.85mm Vコネクタとは、嵌合出来ます。
Q
さらに高周波、さらに小型なコネクタはありますか？
A
さらに高周波で小型なコネクタとしては、67GHzまで対応した1.85mm Vコネクタがあります。こちらは、現在開発中です。
周波数帯は下がりますが、さらに小型なコネクタとしては、40GHzまで対応したSMPコネクタがあります。
各種お問い合わせ
「会員登録」頂くと、カタログ・CADデータをはじめ、各種資料がダウンロードできます。
製品の仕様・単価・在庫状況などは、「見積依頼」よりお問い合わせください。
量産前の試作検討には、「サンプル請求」をご好評いただいております。
