HNコネクタとは？
HNコネクタは、定格電圧1.5kV・耐電圧5kV/分まで対応した、高電圧機器向けの同軸コネクタです。
ネジカップリング方式でNコネクタと似た嵌合部をしていますが、互換性はありませんので、Nコネクタとの嵌合は出来ません。
Nコネクタに似た嵌合部で、高電圧（High Voltage）対応であることから、「HN」という名称となったと思われます。
HNコネクタの製品一覧（在庫有）
ストレートプラグ

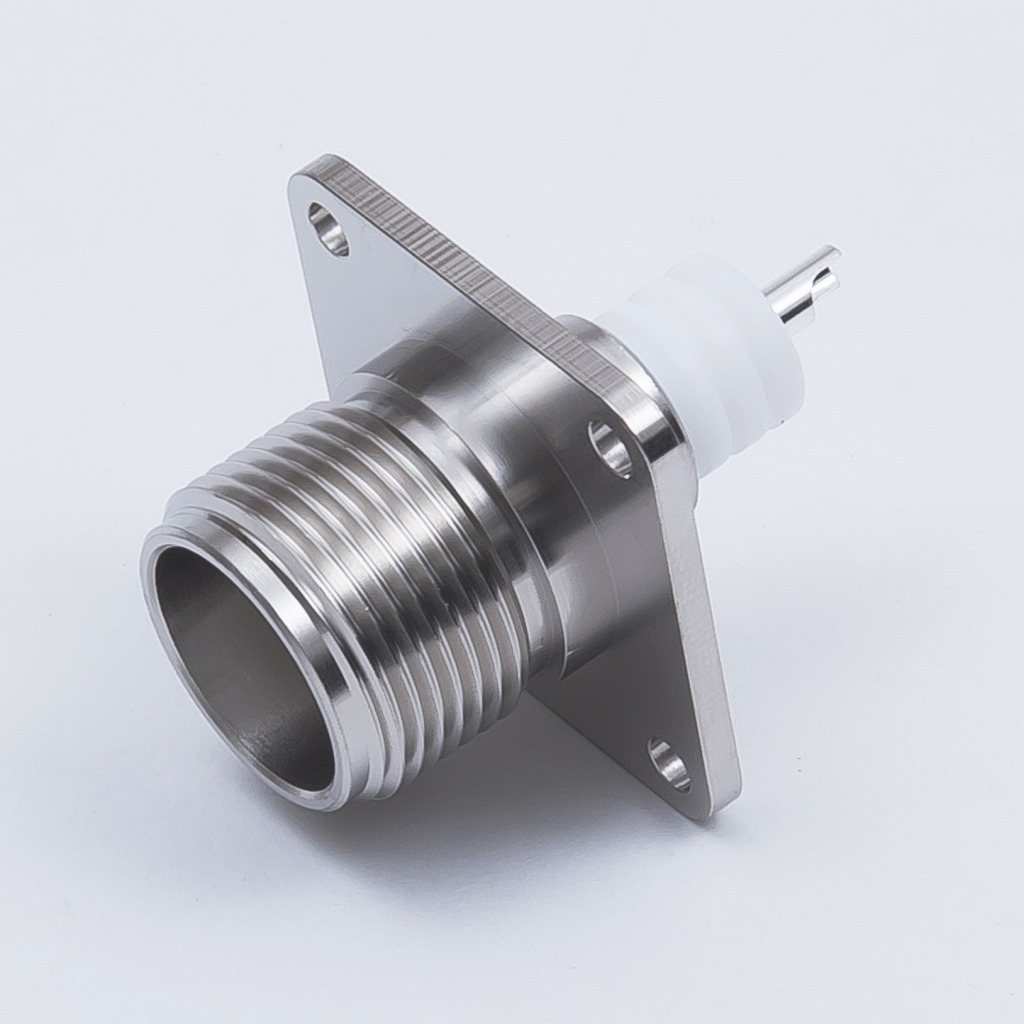

レセプタクル

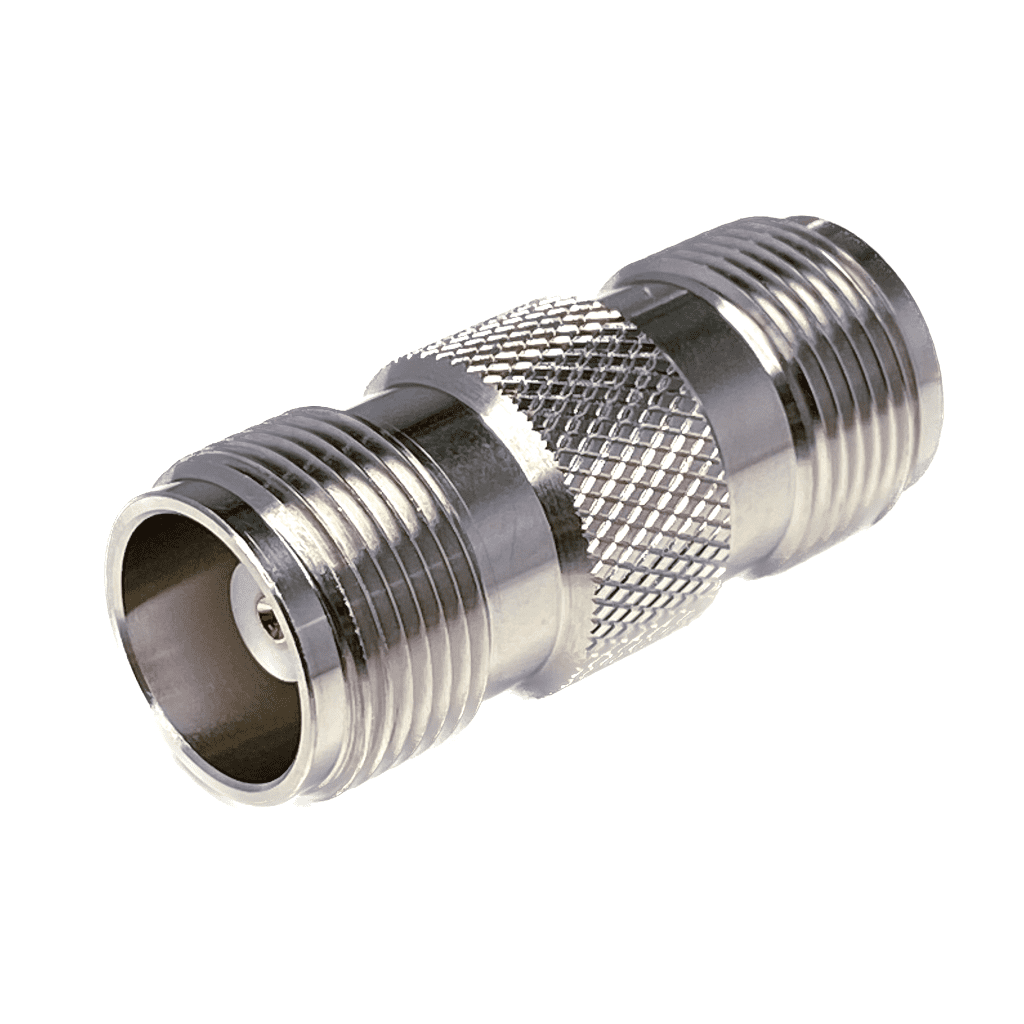

アダプター
L曲がりアダプター
HNケーブル
HNコネクタの 適合ケーブル
HNコネクタの規格など
※数値は代表値です。詳しくはお問い合わせください。
| 相当規格（Compatible Standards） | MIL-C-3643、JIS C 5414 |
| 特性インピーダンス（Impedance） | 50Ω |
| 結合方式（Conneciton） | ネジ（Threaded Coupling）3/4-20UNEF-2A,2B |
| 定格電圧（Voltage Rating） | AC 1,500V |
| 耐電圧（Maximum Voltage） |
|
| 絶縁抵抗（Insulation Resistance） | 1,000MΩ min. at DC 500V |
| 接触抵抗（Contact Resistance） | 3mΩ max. at DC 1A |
| 使用周波数範囲（Frequency Range） | 0 ～ 2,000MHz |
| 電圧定在波比（V.S.W.R） | 1.2 max. at 0 ～ 2,000MHz |
HNコネクタの特長
高電圧・高電力
高電圧・高電力伝送に対応した堅牢な構造
確実な結合
ネジ式のカップリングで振動や衝撃に強く、抜けにくい設計
高周波
周波数帯域は最大2GHz程度まで対応
HNコネクタの主な用途（使用シーン）
・放送送信設備やアンテナ設備
・高電力送信機やRFパワーアンプ
・レーダーや無線通信基地局
・工業用高電圧測定機器
・EMC試験装置の接続部
HNコネクタのよくある質問（FAQ）
Q
HNコネクタとNコネクタの違いは何ですか？
A
HNコネクタはNコネクタを大型化したもので、高電圧・高電力伝送に対応しています。主に送信機や高出力機器に用いられます。
Q
Nコネクタと嵌合出来ますか？
A
ネジカップリング方式ですが、Nコネクタ、N75Ωコネクタ、Sコネクタなどとの互換性はありません。
コネクタの絶縁体が長くなっており、嵌合出来ません。
Q
電圧はいくつまで対応可能ですか？
A
HNコネクタは、定格電圧1.5kV・耐電圧5kV/分まで対応した、高電圧機器向けの同軸コネクタです。
Q
定格電圧と耐電圧の違いは何ですか？
A
定格電圧：長期間安全に動作できる上限の電圧値で、常に使える値です。安全・長寿命のための設計と言えます。
耐電圧：一時的に耐えられる電圧です。数秒〜1分程度だけ印加しても壊れない電圧となっており、安全マージンとも言えます。
