SMPカタログ・在庫品リスト
コネクタ総合カタログより、SMPコネクタのページのみをダウンロード可能としております。
初回のみ会員登録頂く必要がありますので、ご対応ください。
最新情報は、HPにアップしておりますので、製品ページ等よりご確認ください。
SMPコネクタの通常在庫品リストも、Excel形式でダウンロード可能としております。
SMPコネクタとは
SMPコネクタは、40GHzまでの高周波に対応した高性能小型コネクタです。小型コネクタのため、機器内配線はもとより、機器を構成するサブアッセンブリ間および機器間の接続など、小スペースにて高密度実装を実現出来ます。また、通常のコネクタと違いジャック側をケーブルに取付、プラグ側を機器などに実装します。結合方式はプッシュオン方式です。
製品一覧
-155.png)
プリント基板用レセプタクル
2.92mm K変換
SMPアダプタ
終端器
SMPケーブル
SMPストレートジャック
SMPL曲がりジャック
その他

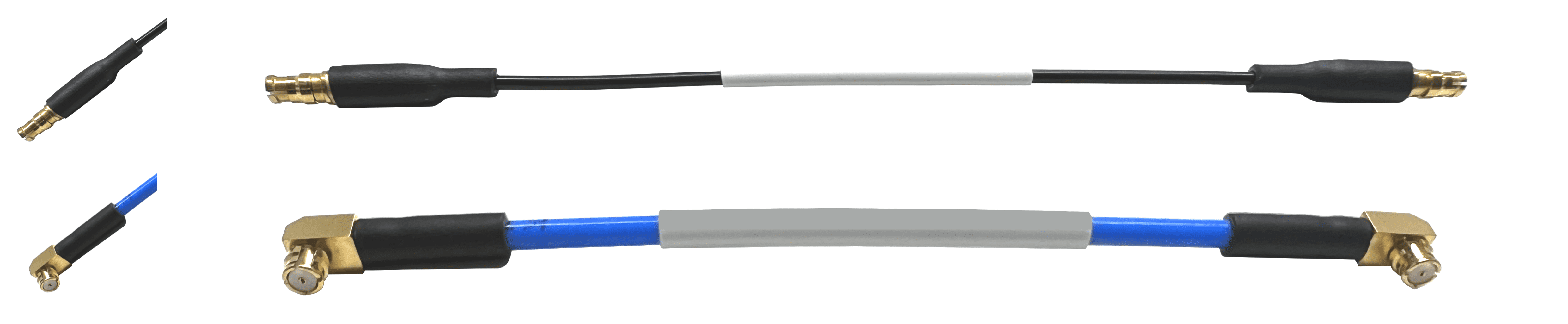

SMPコネクタ付きケーブル
通常のコネクタと違いジャック側をケーブルに取付、プラグ側を機器などに実装します。両端SMPの他、片端に別の種類のコネクタを取り付けたケーブルアッセンブリも製作可能ですのでお問い合わせください。長さ、本数をご指定いただき、受注生産が可能です。本数や長さに応じて納期が変動します。
セミフレキケーブル 受注生産
SMPコネクタを取り付けた、セミフレキケーブルをラインナップしております。SMAコネクタを始め、他コネクタとの組み合わせも可能です。製品ページより仕様書確認ください。

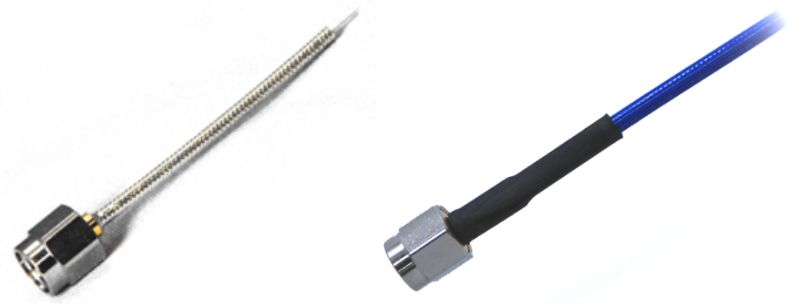

0.085相当 SF-021／SF-030
0.085インチ相当のセミフレキケーブルです。
外被（シース）の有無で、SF-021：（外被なし）か、SF-030：（外被あり）を選定頂きます。
コネクタは、SMA（プラグ、Lプラグ、ジャック、フランジ付きジャック、バルクヘッドジャック）、2.92mm（プラグ、ジャック）※SF-021のみ、N（プラグ、ジャック）、SMPからお選びいただけます。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。

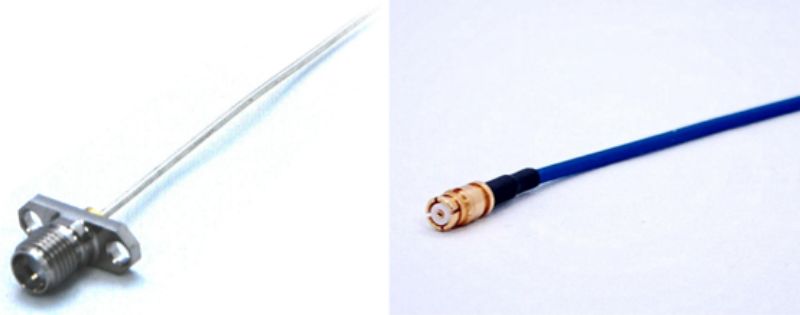

0.047相当 SF-050／SF-051
0.047インチ相当のセミフレキケーブルです。
外被（シース）の有無で、SF-050：（外被なし）か、SF-051：（外被あり）を選定頂きます。
コネクタは、SMA（プラグ、ジャック、フランジ付きジャック）、SMPからお選びいただけます。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。
セミフレキケーブル 受注生産
SMPコネクタを取り付けた、セミリジッドケーブルをラインナップしております。SMAコネクタを始め、他コネクタとの組み合わせも可能です。製品ページより仕様書確認ください。

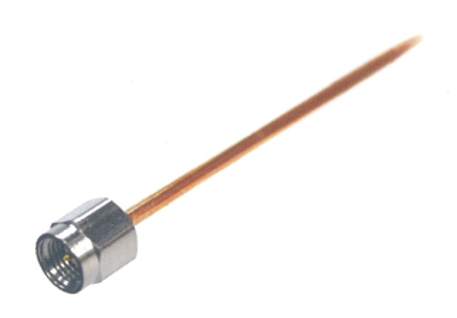

0.085相当 SR-002
0.085インチ相当のセミリジッドケーブルです。ラインナップ最多の適合コネクタを誇り、最大50GHzまでの対応をご相談頂けます。
コネクタは、SMA（プラグ、ジャック、Lプラグ、フランジ付きジャック、バルクヘッドジャック）、2.92mm（プラグ、ジャック）、N（プラグ、ジャック）、1.85mm（プラグ）、SMPからお選びいただけます。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。
SMPコネクタの特長
高周波
DC～40GHzの高周波数帯域まで使用出来る製品を取り揃えております。
互換性
IEC 規格準拠でMIL規格の製品とも互換性があります。
小型
小型コネクタのため、機器内配線はもとより、機器を構成するサブアッセンブリ間および機器間の接続など、小スペースにて高密度実装を実現出来ます。
SMPコネクタの主な用途
データ電送装置、無線基地局装置、マイクロ波通信機器、レーダー装置など
SMPコネクタの規格/寸法
※数値は代表値です。詳しくはお問い合わせください。
| 相当規格（Compatible Standards） | IEC 61169-44 |
| 特性インピーダンス（Impedance） | 50Ω |
| 結合方式（Conneciton） | プッシュオン方式 |
| 定格電圧（Voltage Rating） | AC 170V |
| 耐電圧（Maximum Voltage） |
|
| 絶縁抵抗（Insulation Resistance） | 5,000MΩ min. at DC 500V |
| 接触抵抗（Contact Resistance） | 6.0mΩ max.(Center) / 3.0mΩ max.(Outer) |
| 使用周波数範囲（Frequency Range） | 40GHz |
SMPコネクタのよくある質問
Q
プリント基板用レセクタプルにある、（SB）（LB）とは何ですか？
A
プラグの結合力の強さを表しています。
SB：Smooth bore ジャック側への引っ掛かりなし（結合力弱）、LD：Limited detent ジャック側への引っ掛かりあり（結合力中）、FD：Full detent ジャック側への引っ掛かりあり(結合力強)
結合部形状の違いのため外観の違いはほとんどありません。結合部の違いは外観からでも識別溝で分かるようになっています。
結合力が高いコネクタには引き抜き補助の治具を用意しています。
