3.5mmカタログ・在庫品リスト
コネクタ総合カタログより、3.5ｍｍコネクタのページのみをダウンロード可能としております。
初回のみ会員登録頂く必要がありますので、ご対応ください。
最新情報は、HPにアップしておりますので、製品ページ等よりご確認ください。
3.5ｍｍコネクタの通常在庫品リストも、Excel形式でダウンロード可能としております。
3.5mmコネクタとは
3.5mmコネクタは、26.5GHzまでの高周波に対応した高性能小型コネクタのひとつです。SMAコネクタ・2.92mm
Kコネクタとの互換性があり、インピーダンスは50Ω系、ネジカップリング方式で確実な結合が可能です。
製品一覧
アダプター
SMA変換
2.92mm K変換
高周波測定用ケーブル
3.5mmコネクタを取り付けた、高周波測定用ケーブルを多数ラインナップしております。SMAコネクタを始め、他コネクタとの組み合わせも可能です。製品ページより仕様書確認ください。

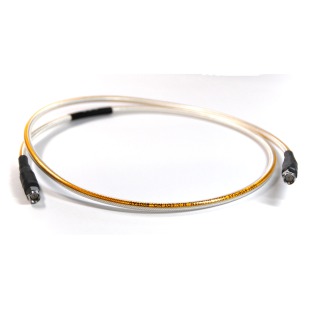

TC-055 超低ロス
最高レベルの誘電損で低ロスが特徴です。温度環境等厳しい条件下での安定した伝送を確保。ケーブル屈曲時でもロス/反射/位相が安定し、対温度で位相変化が少なく、3重シールドで高遮蔽性を有します。
コネクタは、SMA（プラグ、Lプラグ、ジャック）、N（プラグ）、3.5mm（プラグ、ジャック）からお選びいただけます。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。

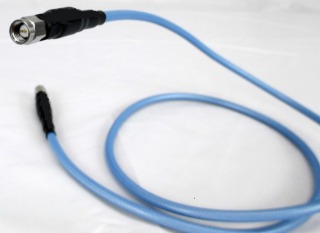

TC-205 低ロス 低コスト
コストパフォーマンスに優れた測定用ケーブル。最高レベルの誘電損で低ロスが特徴です。温度環境等厳しい条件下での安定した伝送を確保。ケーブル屈曲時でもロス/反射/位相が安定し、対温度で位相変化が少なく、3重シールドで高遮蔽性を有します。
コネクタは、SMA（プラグ、Lプラグ、ジャック）、N（プラグ）、3.5mm（プラグ、ジャック）からお選びいただけます。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。
TC-048 40GHz対応
40GHz対応の測定用ハイエンド品で、低ロス・高位相安定の精密級ケーブルです。3重シールドタイプで、耐曲げ・温度に安定した特性、ネットアナ等測定用に最適となっております。
コネクタは、2.92mm（プラグ、ジャック）、SMA（プラグ、ジャック）、3.5mm（プラグ、ジャック）からお選びいただけます。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。
3.5mmコネクタの特長
高周波
DC～26.5GHzの高周波数帯域まで使用出来る製品を取り揃えております。絶縁体をテフロンから空気に変更し、外径が3.5mmとなることで、SMAコネクタよりさらに高周波の対応を実現しています。
互換性
3.5mmコネクタは、内導体径がSMAコネクタ・2.92mmコネクタと相互に互換性があり、嵌合可能となっております。
小型
小型コネクタのため、機器内配線はもとより、機器を構成するサブアッセンブリ間および機器間の接続など、小スペースにて高密度実装を実現出来ます。
3.5mmコネクタの主な用途
衛星搭載、軍用機器、航空搭載機器、ネットワークアナライザなど
3.5mmコネクタの規格/寸法
※数値は代表値です。詳しくはお問い合わせください。
| 相当規格（Compatible Standards） | IEC 61169-23 |
| 特性インピーダンス（Impedance） | 50Ω |
| 結合方式（Conneciton） | ネジ（Threaded Coupling）1/4-36UNS-2A、2B |
| 定格電圧（Voltage Rating） | AC 335V |
| 耐電圧（Maximum Voltage） |
|
| 絶縁抵抗（Insulation Resistance） | 5,000MΩ min. at DC 500V |
| 接触抵抗（Contact Resistance） | 3.0mΩ max.(Center) / 2.5mΩ max.(Outer) |
| 使用周波数範囲（Frequency Range） | DC ～ 26.5GHz |
3.5mmコネクタのよくある質問
Q
SMAコネクタとの違いは何ですか？
A
3.5mmコネクタは、絶縁体をテフロンから空気に変更することにより、外形が3.5mmとなっています。これにより導波管モード遮断周波数をさらに高くすることができ、使用周波数DC～26.5GHzを実現しています。
Q
SMAコネクタと互換性があるのに、SMAコネクタとの変換コネクタがあるのはなぜですか？
A
SMAコネクタ・3.5mmコネクタ・2.92mm Kコネクタは、それぞれ互換性があり、嵌合することが出来ます。しかし、嵌合後にわずかなグラつきが生じることから、研究施設・大学など、シビアな測定が求められる現場では、変換コネクタを重宝頂いてます。
Q
さらに高周波、さらに小型なコネクタはありますか？
A
SMAコネクタは18GHz、3.5mmコネクタは26.5GHz、2.92mm Kコネクタは40GHzと、それぞれ高周波に対応したコネクタとなっております。3.5mmコネクタと篏合は出来ませんが、40GHzまで対応したSMPコネクタもございます。
