7/16 DINカタログ・在庫品リスト
コネクタ総合カタログより、7/16 DINコネクタのページのみをダウンロード可能としております。
初回のみ会員登録頂く必要がありますので、ご対応ください。
最新情報は、HPにアップしておりますので、製品ページ等よりご確認ください。
7/16 DINコネクタの通常在庫品リストも、Excel形式でダウンロード可能としております。
7/16 DINコネクタとは
7/16 DINコネクタは、堅牢性・防水性に優れたシリーズです。移動体通信基地局にて、海外製の無線機・アンテナに多く用いられます。
日本の通信建設現場では、7/16コネクタのことをDINと言うことが多いため、弊社では7/16 DINコネクタというカテゴリー名称を採用しております。
給電線用の銅コルゲートケーブル用コネクタ、空きポート用の防水終端器・防水キャップ、4.3/10コネクタやNコネクタとの変換コネクタなど、多数ラインナップしてます。
製品一覧
ストレートプラグ
L曲がりプラグ
ストレートジャック
レセプタクル
変換コネクタ・アダプタ
L曲がりアダプタ

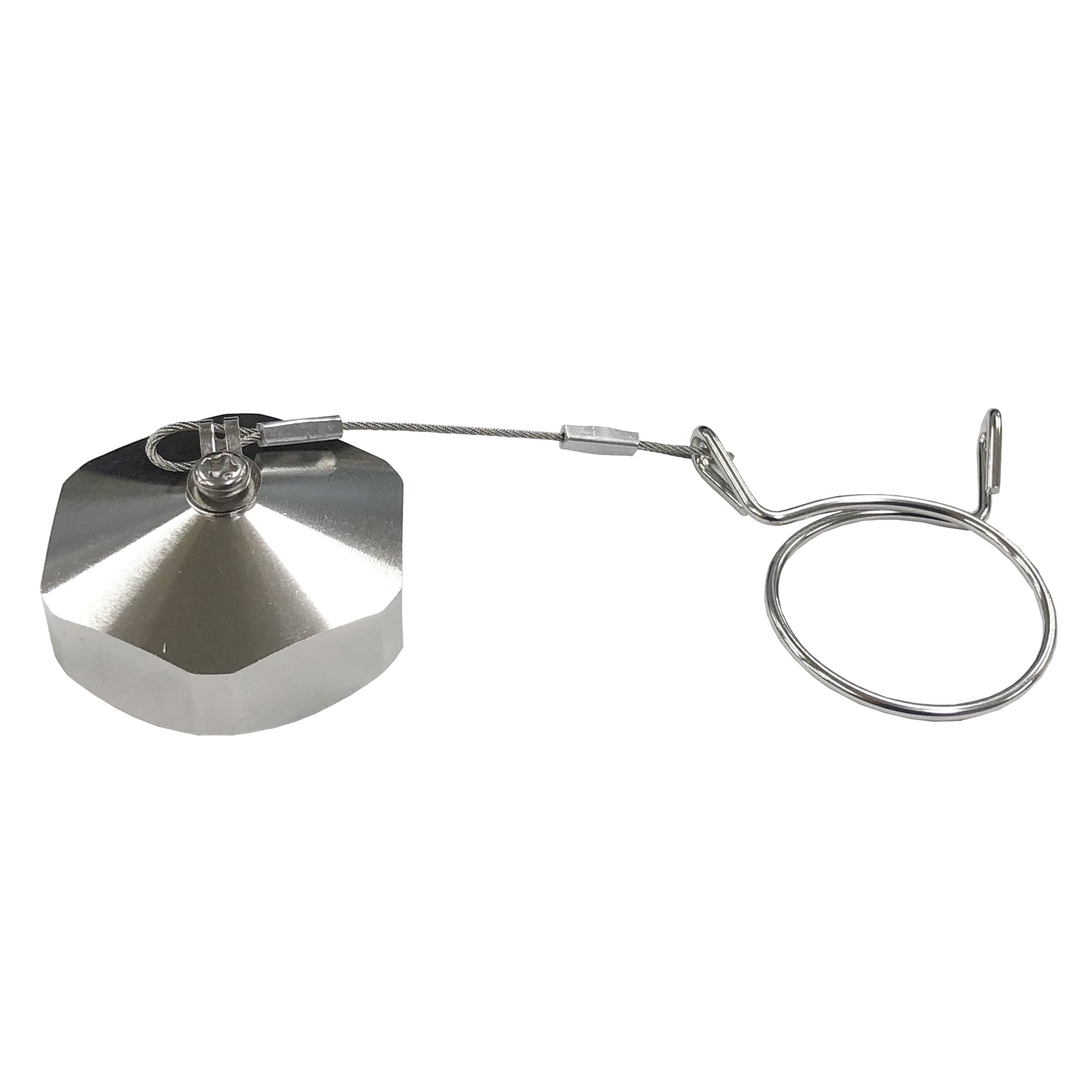

キャップ
終端器

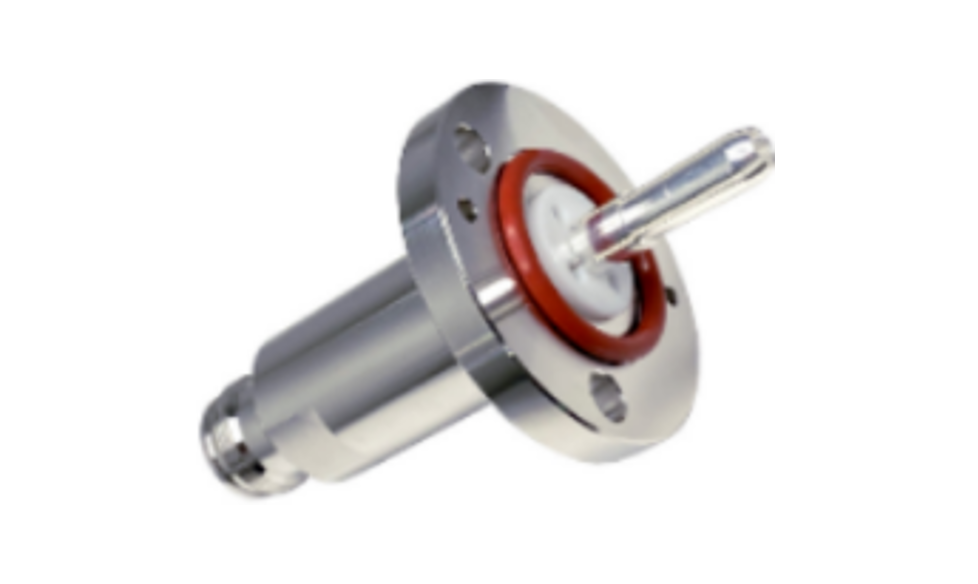

フランジ変換
常温収縮チューブ
7/16 DINコネクタ適用ケーブル
JIS規格
※7/16 DINコネクタ付きの在庫品ケーブルはございません。
7/16 DINコネクタの特長
大型
同軸コネクタの中では比較的大型です。コネクタサイズが大きいため、太物の同軸ケーブルへの結線が可能です。
ただし、同じく海外製の無線機・アンテナ等でよく使われている4.3/10コネクタより30～40%程度大型なため、ハイパワーな電力に対応しております。
耐候性にも優れている為、移動体基地局などの屋外に使用されることも多いです。
豆知識：同軸ケーブルの太さ
- 同軸ケーブルは太ければ太いほど取り回しは悪くなりますが、ノイズ・ロスの少ない特性の良いケーブルになります。通常、長くなればなるほど特性が悪くなりますので、太いケーブルを選定頂く傾向にあります。
高周波
DC～6GHzの高周波数帯域まで使用出来る製品を取り揃えております。
7/16 DINコネクタの主な用途
給電線として
移動体通信基地局工事にて、アンテナ・共用器・無線機などを繋ぐ給電線として、銅コルゲートケーブル（WFLEX、WF-Hなど）が使われることが多い。

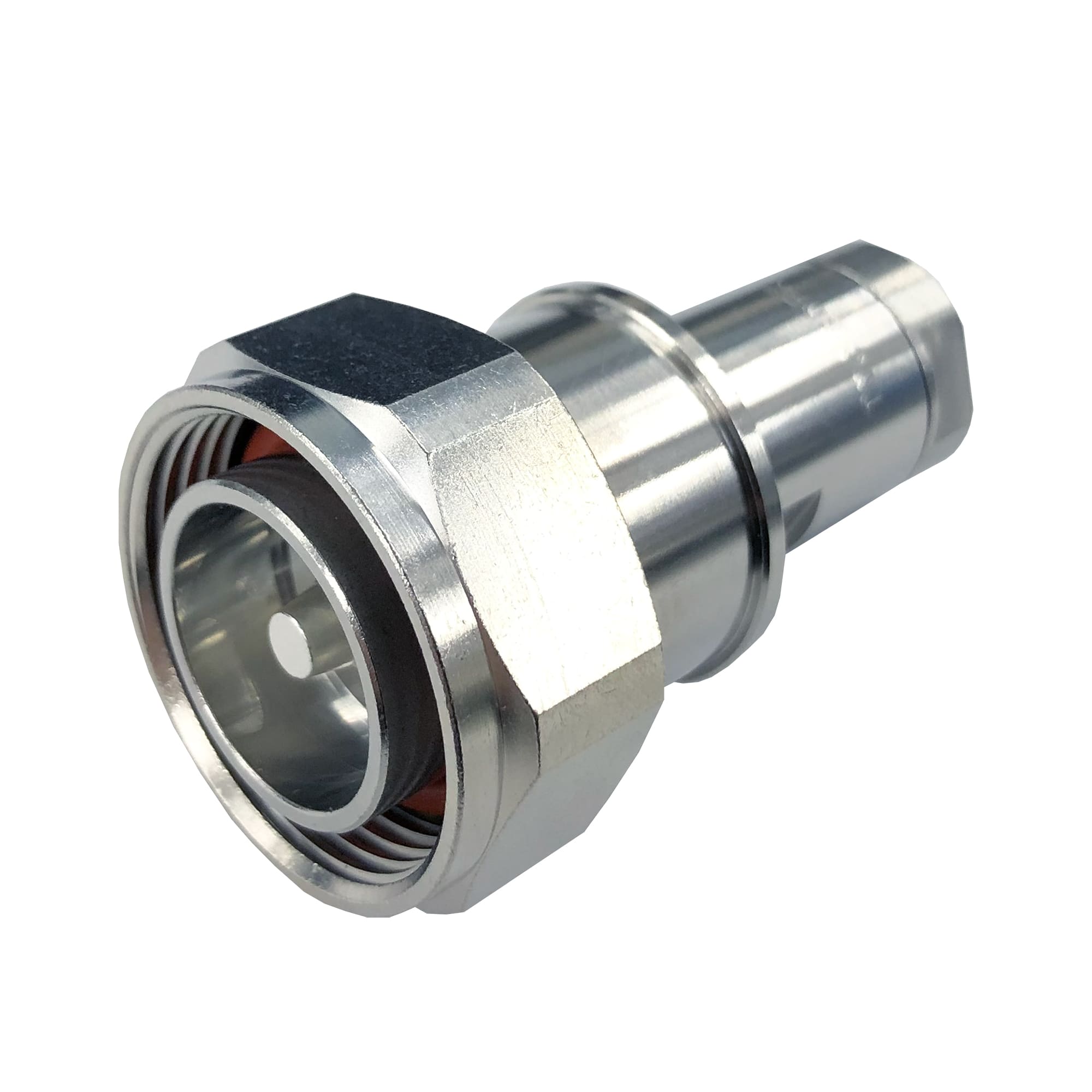

機器の端子が7/16 DINであれば、7/16 DINプラグ＋コルゲートケーブルの加工品が使用されることになる。
弊社でケーブル加工可能なため、お急ぎの際の特急対応なども、重宝頂いております。
豆知識：銅コルゲートケーブル
- 銅コルゲートケーブルは、外部導体でリング状波付銅管使用することにより、通常の同軸ケーブル（外部導体に網線状の編組を使用）より低損失な同軸ケーブルとして、移動帯通信基地局工事にて広く使用されている。
弊社製コネクタは、フジクラダイヤケーブル製の銅コルゲートケーブルに取付可能。
機器の空きポート用として
移動体通信基地局工事にて、アンテナ・共用器・無線機などに使用しない空きポートが生じることがある。
機器の端子が7/16 DINであれば、防水キャップ・防水終端器が使用されることになる。
アンテナはキャップ、共用器・無線機は終端器にて、空きポートを閉じることが多い。
通常ラインナップとは別に、ネジ嵌合不要のワンタッチタイプも特定キャリア工事向けに開発しておりますので、是非ともお問い合わせください。
機器入れ替え時の変換コネクタ
移動体通信基地局工事にて、アンテナ・共用器・無線機などの機器を入れ替えると、機器とケーブル（給電線・ジャンパーなど）で型が異なることがある。
機器かケーブルの端子が7/16 DINであれば、変換コネクタを使用されることになる。

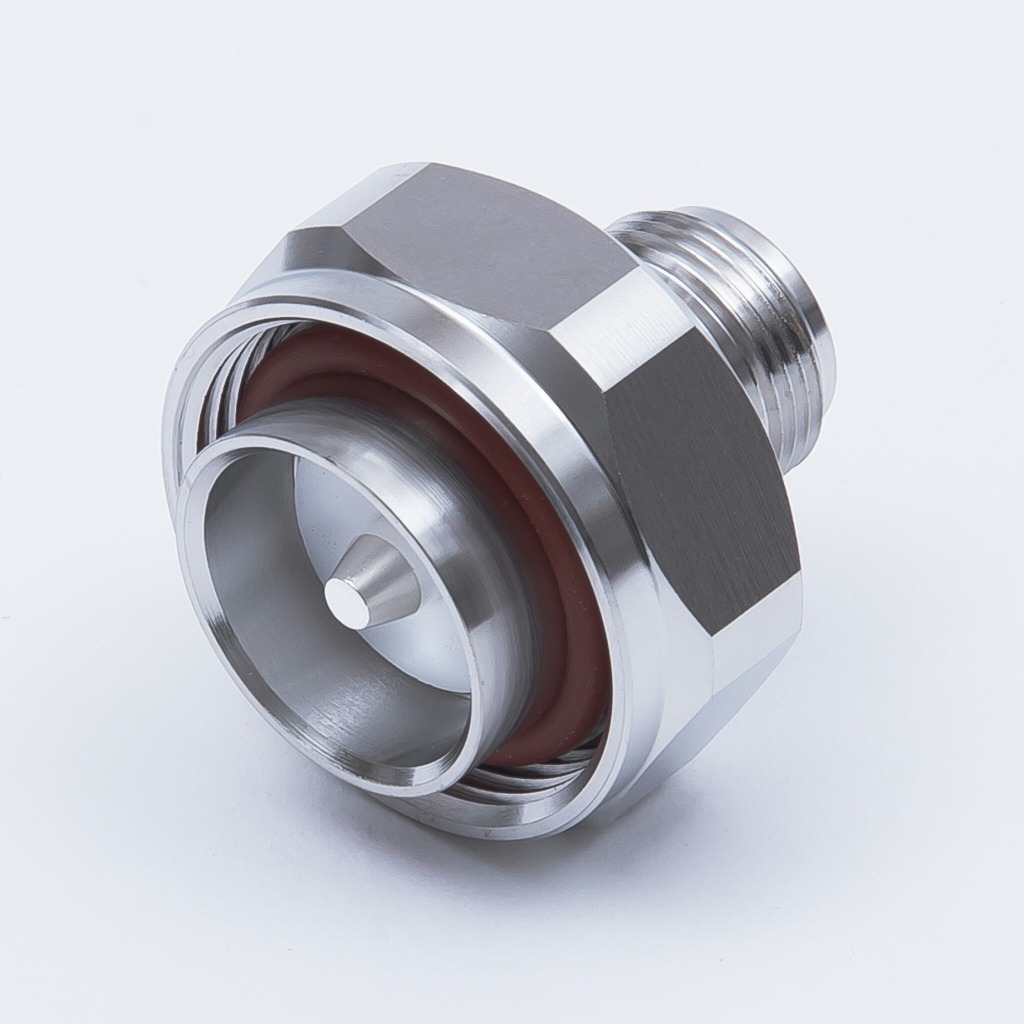

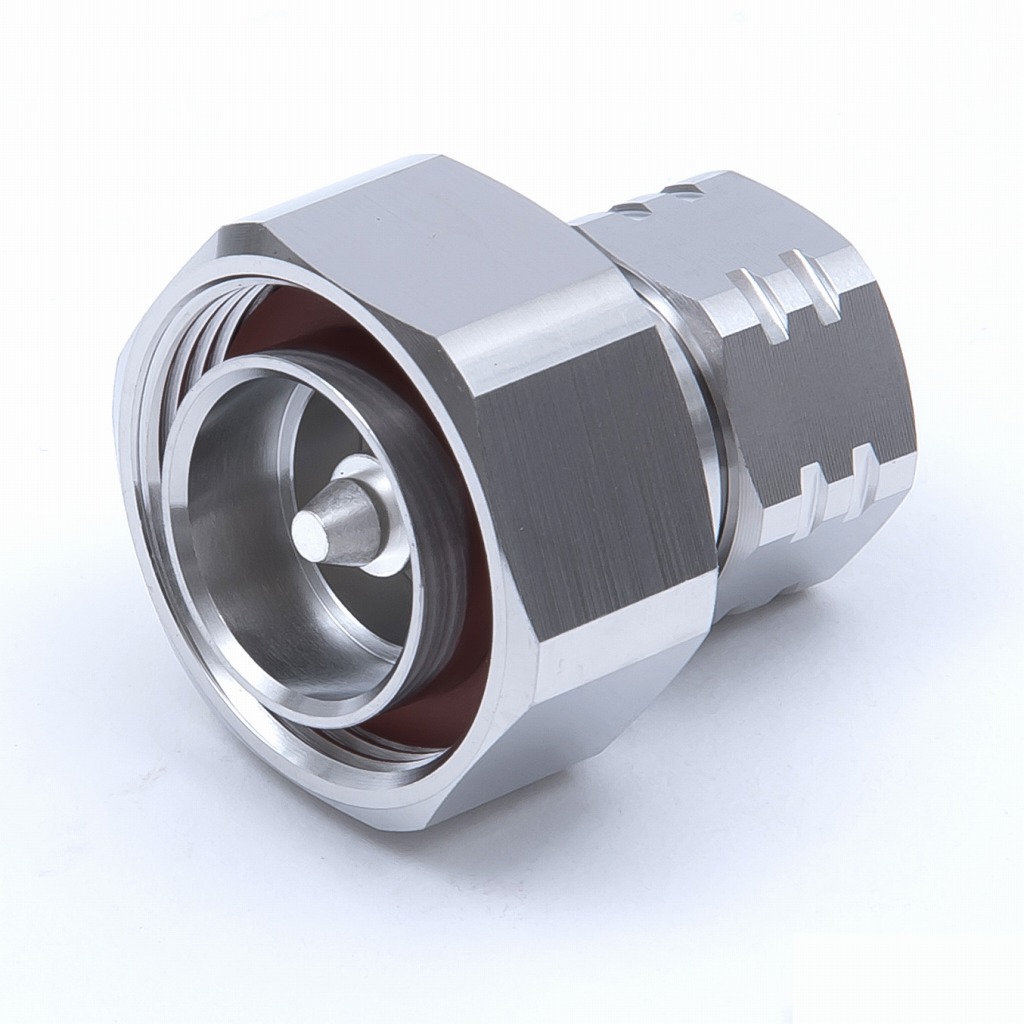

「7/16 DIN - 4.3/10」「7/16 DIN - N」それぞれ、プラグ（オス）・ジャック（メス）全パターンの変換を用意しております。
また、給電線の長さが足りない時などは、7/16 DINのジャック（メス）-ジャック（メス）アダプターなども重宝頂いております。
7/16 DINコネクタの規格/寸法
※数値は代表値です。詳しくはお問い合わせください。
| 相当規格（Compatible Standards） | IEC 60169-4 |
| 特性インピーダンス（Impedance） | 50Ω |
| 結合方式（Conneciton） | ネジ（Threaded Coupling）M29 P1.5 |
| 定格電圧（Voltage Rating） | 2.7kV max. at 50Hz |
| 供給電力（Power Rating） | 1.8kW at 1GHz |
| 耐電圧（Maximum Voltage） | 4kV at 50Hz |
| 絶縁抵抗（Insulation Resistance） | 10GΩ min. |
| 接触抵抗（Contact Resistance） | Inner Conductor 0.4mΩ max. Outer Conductor 0.2mΩ max. |
| 使用周波数範囲（Frequency Range） | 0 ～ 6GHz |
7/16 DINコネクタに関するよくある質問
Q
DINとは何ですか？
A
ドイツ工業品標準規格製品により規格化された、コネクタ一般のことを指します。そのため、丸形の多芯コネクタを指すことが多いです。
同軸コネクタですと、7/16・4.3/10・1.0/2.3コネクタといった製品がそれにあたります。ただ、日本の通信建設現場では、7/16コネクタのことをDINと言うことが多いため、弊社では7/16 DINコネクタというカテゴリー名称を採用しております。
1.0/2.3コネクタは通常品ラインナップにはありませんが、カスタムオーダーにて対応可能です。
Q
4.3/10コネクタとの違いは何ですか？
A
4.3/10コネクタは、7/16 DINコネクタより小型の規格です。7/16 DINと同じくネジ嵌合のタイプです。どちらも、欧州の機器に多く使用されており、4.3/10の方が新しい規格となります。
Q
NXTコネクタとは何ですか？
A
NXTコネクタは、7/16 DIN・4.3/10よりさらに新しい機器にて使用されている規格となります。寸法・重量ともに4.3/10より軽量です。規格「IEC 61169-71」に準拠して製造された他社製NEX10コネクタとも、嵌合可能です。エリクソン・ノキアなどの無線通信機器において、ポートがNEX10コネクタの場合も、問題無く嵌合出来ます。
Q
防水コネクタはありますか？
A
7/16 DINのキャップ・終端器は全て防水仕様となっております。施工時のテープ巻き等が不要で、施工効率UPに役立つ製品となっております。
