MHVコネクタとは？
MHV（Miniature High Voltage）コネクタは、定格電圧1.6kV・耐電圧5kV/分まで対応した、高電圧機器向けの同軸コネクタです。
バイオネットロック方式でBNCコネクタと似た嵌合部をしていますが、互換性はありませんので、BNCコネクタとの嵌合は出来ません。SHVコネクタとも嵌合出来ません。
BNCコネクタに似た嵌合部で、高電圧（High Voltage）対応であることから、「BNC-HV」という型式で始めるメーカーが多いです。
MHVコネクタの製品一覧（在庫有）

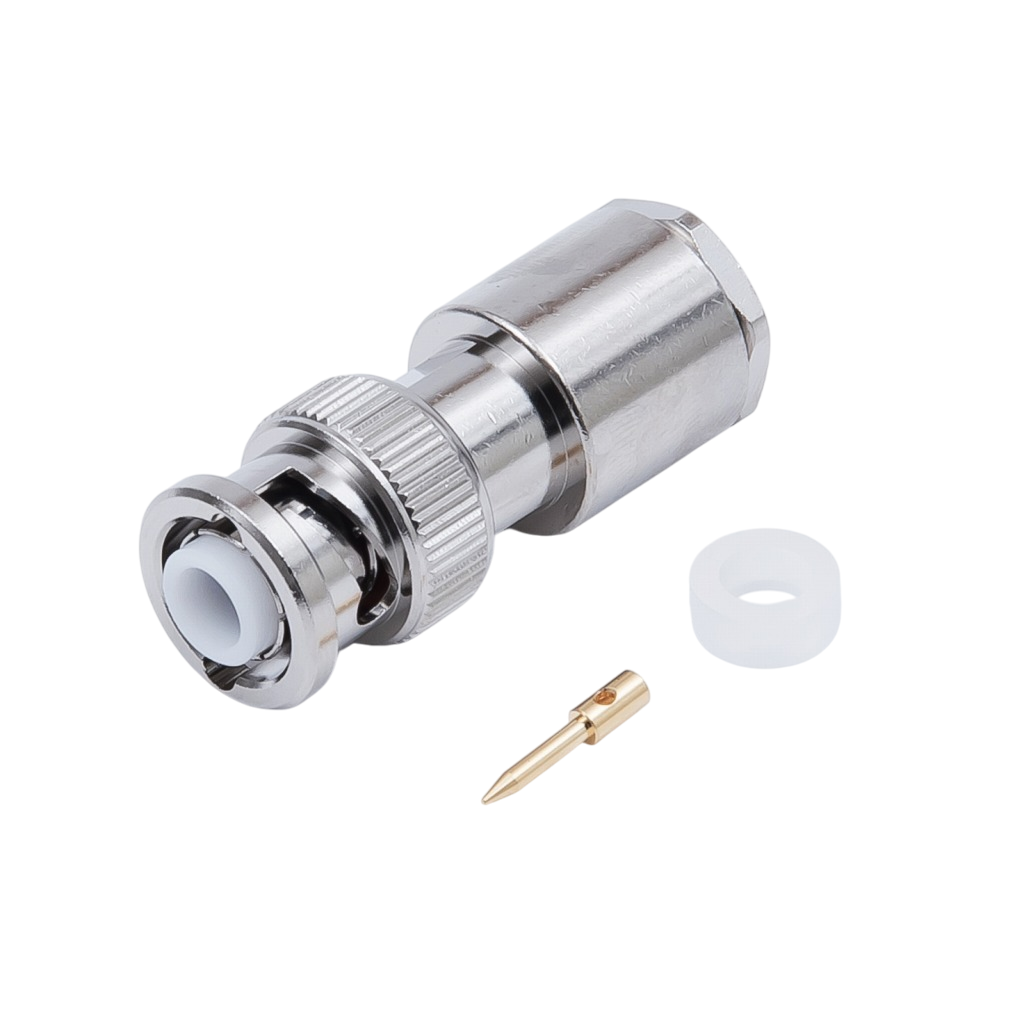

ストレートプラグ

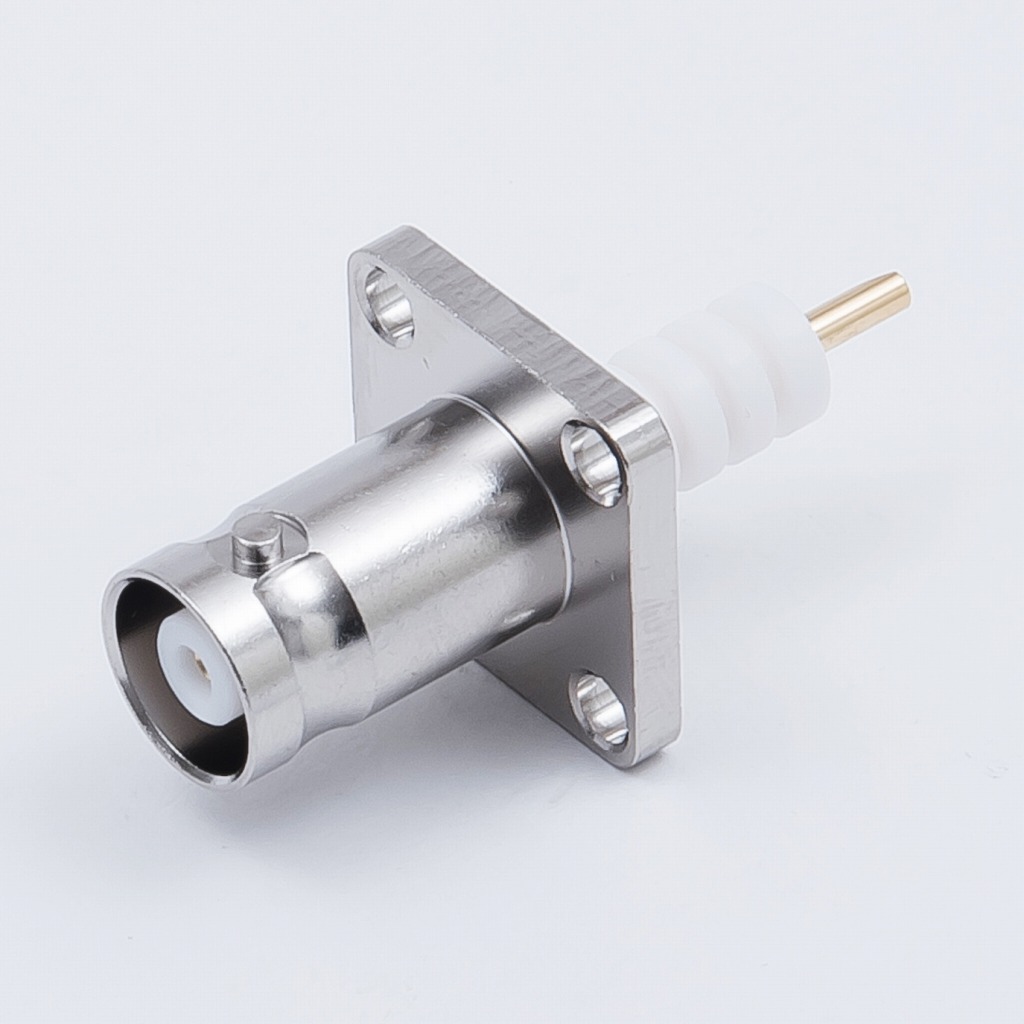

レセプタクル
BNC 変換

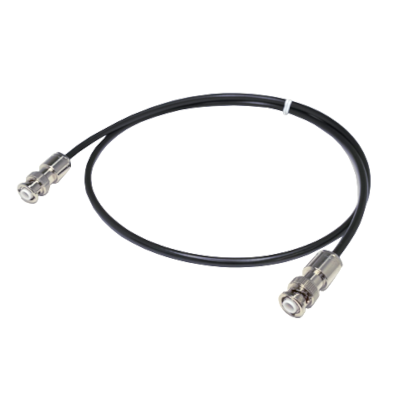

MHVケーブル
MHVコネクタの適用ケーブル
MHVコネクタの規格など
※数値は代表値です。詳しくはお問い合わせください。
| 特性インピーダンス（Impedance） | 不整合（Non-Matching） |
| 結合方式（Conneciton） | バイオネットロック方式（Bayonet Coupling） |
| 定格電圧（Voltage Rating） | AC 1,600V |
| 耐電圧（Maximum Voltage） |
|
MHVコネクタの特長
高電圧
高電圧に対応した構造
コンパクト
高電圧機器向け同軸コネクタの中では、コンパクトで使いやすく、研究・実験現場で多用される
安全構造
BNCコネクタと似た形状ながら、誤接続を防ぐ安全構造
MHVコネクタの主な用途（使用シーン）
・放射線計測装置（ガイガーカウンターなど）
・高電圧電源装置の出力端子
・医療機器（X線装置など）の高電圧接続部
・物理・電子工学系の実験装置
・高電圧テスト装置や電圧印加用ケーブル
MHVコネクタのよくある質問（FAQ）
Q
BNCとMHVの違いは何ですか？
A
外観は似ていますが、MHVは高電圧対応です。誤接続を防ぐために、ピンの長さやスリーブ構造が異なります。
Q
BNCコネクタ、SHVコネクタと嵌合出来ますか？
A
バイオネットロック方式ですが、BNCコネクタやSHVコネクタとの互換性はありません。
コネクタの絶縁体が長くなっており、嵌合出来ません。ただ、無理をして、誤って嵌合出来てしまうことがあるため、ご注意ください。
Q
電圧はいくつまで対応可能ですか？
A
MHVコネクタは、定格電圧1.6kV・耐電圧5kV/分まで対応した、高電圧機器向けの同軸コネクタです。
Q
定格電圧と耐電圧の違いは何ですか？
A
定格電圧：長期間安全に動作できる上限の電圧値で、常に使える値です。安全・長寿命のための設計と言えます。
耐電圧：一時的に耐えられる電圧です。数秒〜1分程度だけ印加しても壊れない電圧となっており、安全マージンとも言えます。
