SHVコネクタとは
SHV（Safe High Voltage）コネクタは、定格電圧3.5kV・耐電圧5kV/分まで対応した、高電圧機器向けの同軸コネクタです。
MHVコネクタより、さらに高電圧への対応が可能です。コネクタの絶縁体が本体より飛び出した形状が特徴です。
バイオネットロック方式でBNCコネクタと似た嵌合部をしていますが、互換性はありませんので、BNCコネクタとの嵌合は出来ません。MHVコネクタとも嵌合出来ません。
SHVコネクタの製品一覧（在庫有）

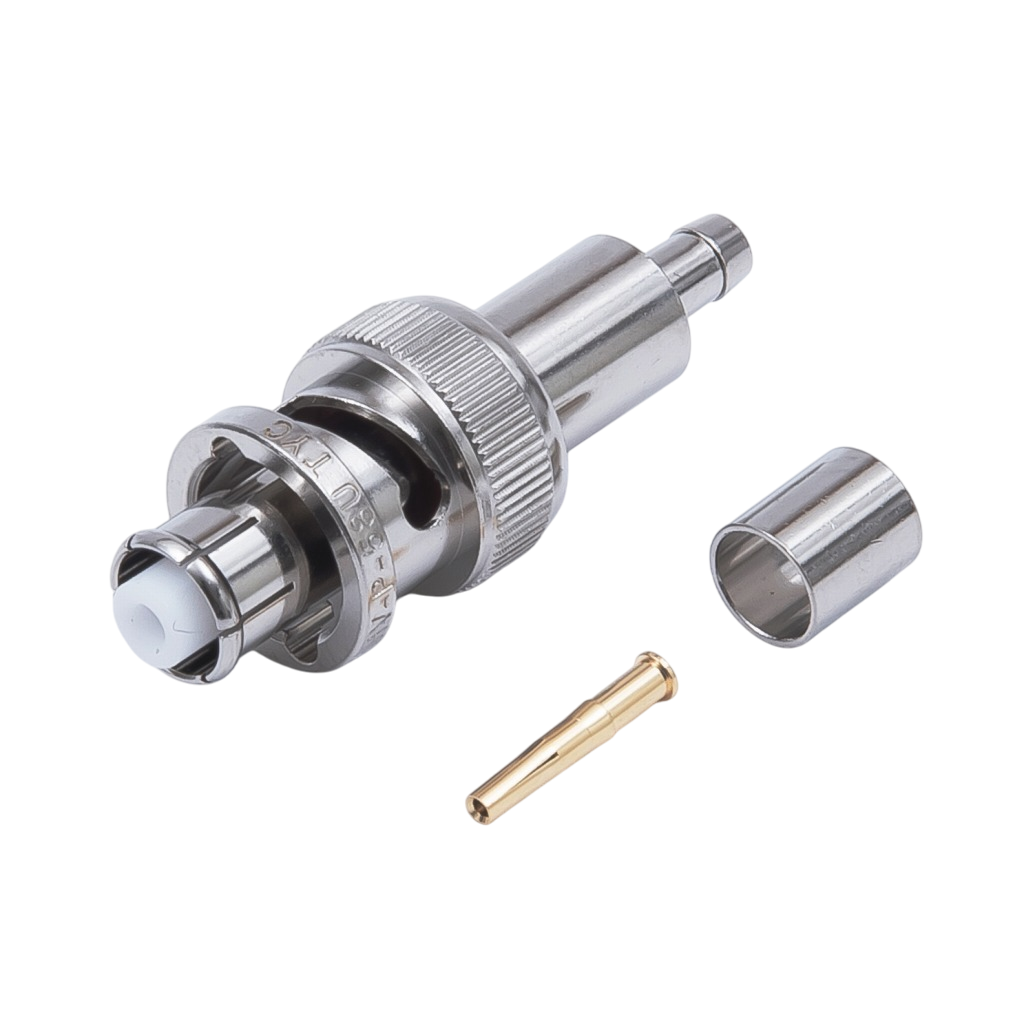

ストレートプラグ

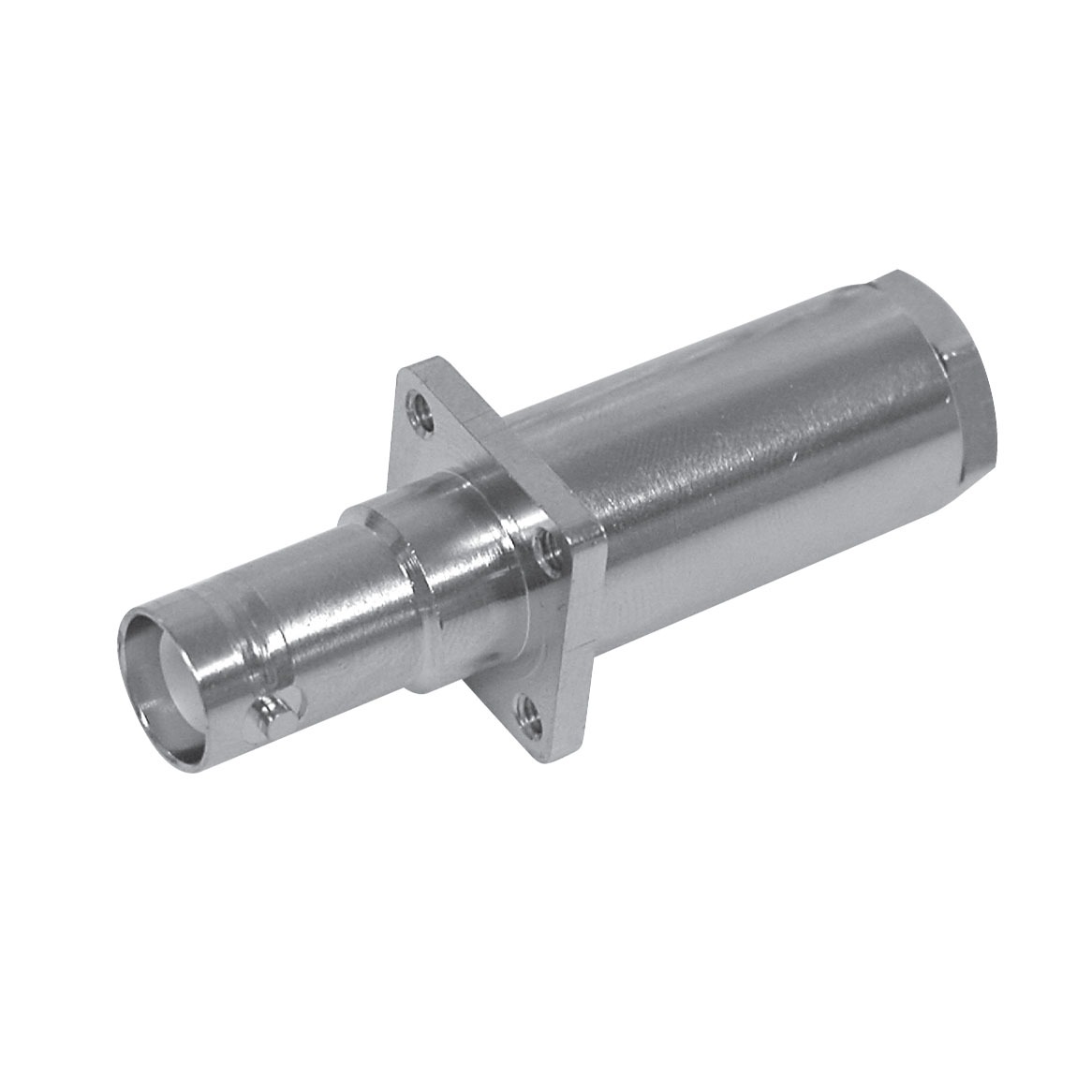

パネルジャック

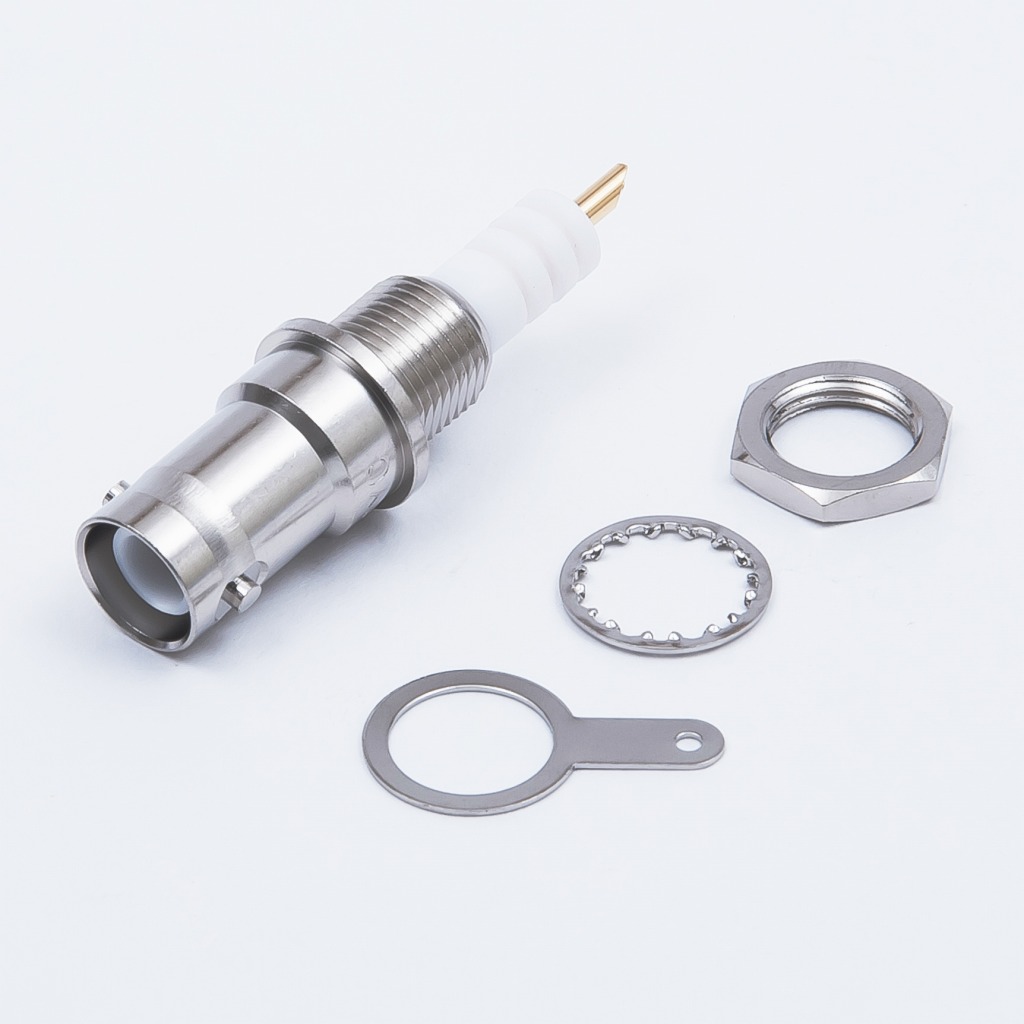

レセプタクル

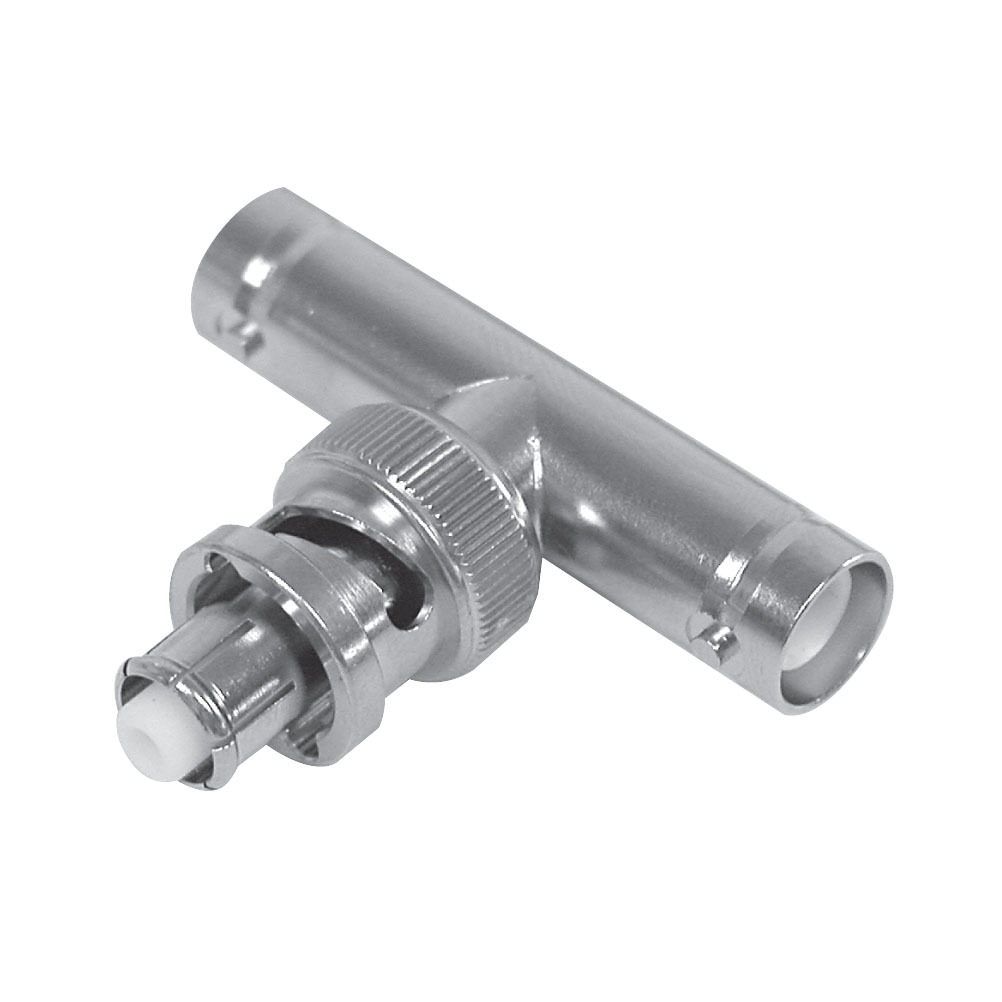

アダプター

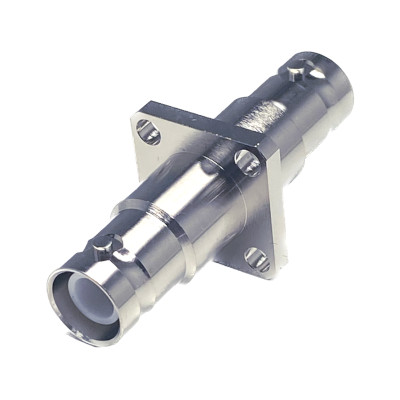

パネルアダプター

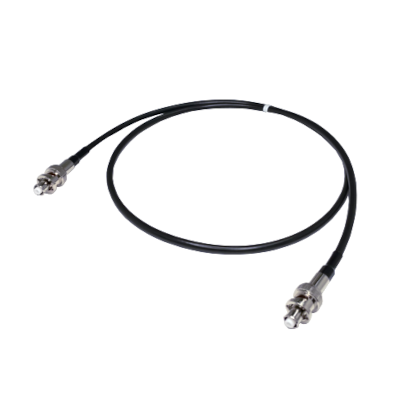

SHVケーブル
SHVコネクタの適用ケーブル
SHVコネクタの規格など
※数値は代表値です。詳しくはお問い合わせください。
| 相当規格（Compatible Standards） | MIL-C-39012 |
| 特性インピーダンス（Impedance） | 不整合（Non-Matching） |
| 結合方式（Conneciton） | バイオネットロック方式（Bayonet Coupling） |
| 定格電圧（Voltage Rating） | AC 3,500V |
| 耐電圧（Maximum Voltage） |
|
| 絶縁抵抗（Insulation Resistance） | 1,000MΩ min. at DC 500V |
| 接触抵抗（Contact Resistance） | 3mΩ max. at DC 1A |
SHVコネクタの特長
高電圧・高電力
高電圧に対応した構造
絶縁ギャップが広く、より安全な高電圧接続が可能
コンパクト
BNC類似のコンパクトサイズながら、安全性を強化
安全構造
セーフティ構造（Safe High Voltage）：ピンが奥まっており感電リスクを低減
SHVコネクタの主な用途（使用シーン）
・高エネルギー物理実験機器（シンクロトロン等）
・放射線検出器（PMTなど）の高電圧供給
・高電圧印加用の電子計測機器
・医療機器（高電圧印加部）
・高電圧電源の入出力端子
SHVコネクタのよくある質問（FAQ）
Q
SHVコネクタの「SHV」って何の略ですか？
A
“Safe High Voltage”の略で、安全に高電圧を扱えるよう設計されたコネクタです。
Q
BNCコネクタ、MHVコネクタと嵌合出来ますか？
A
バイオネットロック方式ですが、BNC型やMHVコネクタとの互換性はありません。
コネクタの絶縁体が、本体より飛び出る形状をしており、嵌合出来ません。
Q
電圧はいくつまで対応可能ですか？
A
SHVコネクタは、定格電圧3.5kV・耐電圧5kV/分まで対応した、高電圧機器向けの同軸コネクタです。
Q
定格電圧と耐電圧の違いは何ですか？
A
定格電圧：長期間安全に動作できる上限の電圧値で、常に使える値です。安全・長寿命のための設計と言えます。
耐電圧：一時的に耐えられる電圧です。数秒〜1分程度だけ印加しても壊れない電圧となっており、安全マージンとも言えます。
