同軸ケーブルにコネクタを取り付け、加工品として販売しております
加工済みの在庫品は即出荷可能で、通常納期2週間で1本から受注生産もしております！
在庫しているケーブルは、1週間～1日での特急対応、ケーブルカット売りのご相談もお待ちしてます。
目次
- カタログ
- 高周波測定用ケーブルとは
- TC-055 超低ロス
- TC-205 低ロス 低コスト
- TC-048 40GHz対応
- TC-038 低ロス/低反射
- TC-065 高屈曲/耐屈曲/柔軟
- TC-120 50GHz対応/低ロス
- TC-054 60GHz対応/高屈曲
- TC-055A φ8.4 アーマードケーブル
- TC-065A φ6.1 アーマードケーブル
- TC-065AS φ7.8 ソフトアーマードケーブル
高周波測定用ケーブルのカタログ
コネクタ総合カタログより、高周波測定用ケーブルのページのみをダウンロード可能としております。
初回のみ会員登録頂く必要がありますので、ご対応ください。
最新情報は、HPにアップしておりますので、製品ページ等よりご確認ください。
高周波測定用ケーブル（high frequency measurement cable）とは
周波数帯18～60GHzまでに対応した、高周波測定用のフレキシブルケーブルです。
SMA,Nをはじめ、3.5mm,2.92mm(K),2.4mm,1.85mm(V)といった高周波向け小型コネクタへの取付が可能です。SMAケーブルの26.5GHz対応オプション、ステンレスチューブで補強したアーマードタイプなどもご用意しております。納品時に完成品の測定結果を同梱するハイスペック品となります。
通常納期は2～4週間で、お急ぎの際は特急対応もご相談頂けます。まずは一度、お問い合わせください。
製品一覧は以下の通りです。適合可能なコネクタはケーブル毎に異なりますので、下述する詳細ページよりご確認ください。
※一覧画像は製品詳細へのリンクにもなっております。
TC-055 超低ロス 耐熱 高周波測定用ケーブル
最高レベルの誘電損で低ロスが特徴です。温度環境等厳しい条件下での安定した伝送を確保。ケーブル屈曲時でもロス/反射/位相が安定し、対温度で位相変化が少なく、3重シールドで高遮蔽性を有します。
コネクタは、SMA（プラグ、Lプラグ、ジャック）、N型（プラグ）、3.5mm（プラグ、ジャック）からお選びいただけます。標準仕様とは別に、ステンレスチューブで補強したアーマード仕様と、耐熱200℃仕様があります。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。
TC-205 低ロス 低コスト 高周波測定用ケーブル
コストパフォーマンスに優れた測定用ケーブル。最高レベルの誘電損で低ロスが特徴です。温度環境等厳しい条件下での安定した伝送を確保。ケーブル屈曲時でもロス/反射/位相が安定し、対温度で位相変化が少なく、3重シールドで高遮蔽性を有します。
コネクタは、SMA（プラグ、Lプラグ、ジャック）、N（プラグ）、3.5mm（プラグ、ジャック）からお選びいただけます。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。

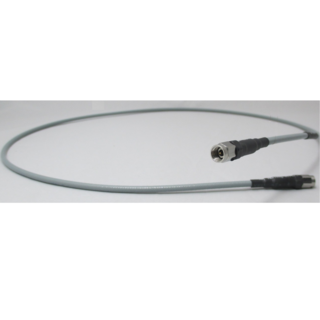

TC-048 40GHz対応 高周波測定用ケーブル
40GHz対応の測定用ハイエンド品で、低ロス・高位相安定の精密級ケーブルです。3重シールドタイプで、耐曲げ・温度に安定した特性、ネットアナ等測定用に最適となっております。
コネクタは、2.92mm（プラグ、ジャック）、SMA（プラグ、ジャック）、3.5mm（プラグ、ジャック）からお選びいただけます。非磁性の2.92mm（プラグ）も選定可能です。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。

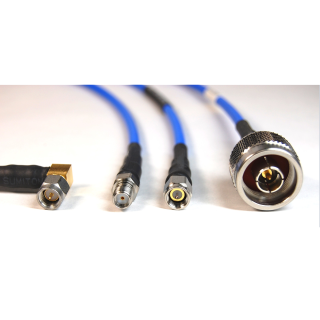

TC-038 低ロス/低反射 高周波測定用ケーブル
0.141インチ相当のフレキシブルケーブルです。シールド特性に優れ、高い周波数帯で安定した伝送特性を実現しています。IPX4相当の防水仕様で、ハイパワー用途も出来る、オールマイティーな製品です。
コネクタは、SMA（プラグ、Lプラグ、ジャック）、N（プラグ、ジャック）からお選びいただけます。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。

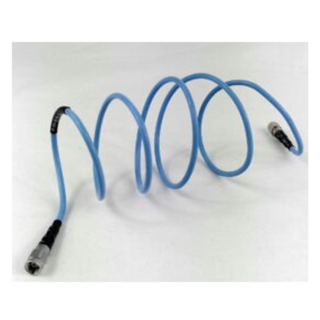

TC-065 柔軟/高位相安定/40GHz対応 高周波測定用ケーブル
非常に柔軟で扱いやすいケーブルです。40GHz対応で、比較的安価で低損失、高位相安定です。配線から測定用途まで幅広くご使用頂けます。
コネクタは、SMA（プラグ、Lプラグ、ジャック）、2.92mm（プラグ、ジャック）、N型（プラグ、ジャック）からお選びいただけます。標準仕様とは別に、ステンレスチューブで補強したアーマード仕様があります。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。
TC-120 50GHz対応/低ロス 高周波測定用ケーブル
50GHz対応の測定用ハイエンド品で、低ロス・高位相安定の精密級ケーブルです。3重シールドタイプで、耐曲げ・温度に安定した特性、ネットアナ等測定用に最適となっております。
コネクタは、2.4mm（プラグ、ジャック）、2.92mm（プラグ、ジャック）、SMA（プラグ、ジャック）からお選びいただけます。非磁性の1.85mm（プラグ、ジャック）も選定可能ですが、50GHzまでとなります。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。
TC-054 60GHz対応/高屈曲 高周波測定用ケーブル
非常に柔軟で、ミリ波帯まで安定した特性を維持した、0.085インチ（RG405）相当のケーブルです。対応コネクタが豊富で比較的ローコストなので幅広くご使用頂ます。
コネクタは、1.85mm（プラグ）、2.92mm（プラグ、ジャック）、SMA（プラグ、Lプラグ、ジャック）、N型（プラグ）、他応相談でお選びいただけます。1.85mmは、ケーブル芯線をピンにしているため、非常に低反射で60GHzまで活用頂けます。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。

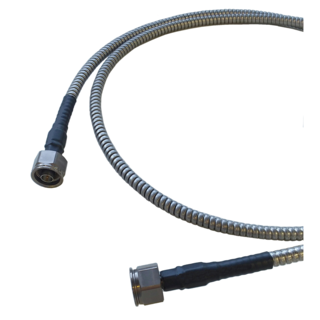

TC-055A φ8.4 アーマードケーブル
低ロスで最高グレードのTC-055ケーブルにステンレスチューブを被せて強化したアーマードケーブルです。ステンレスチューブで外圧からケーブルを保護し長寿命を実現します。
コネクタは、SMA（プラグ、ジャック）、N型（プラグ）、3.5mm（プラグ、ジャック）からお選びいただけます。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。

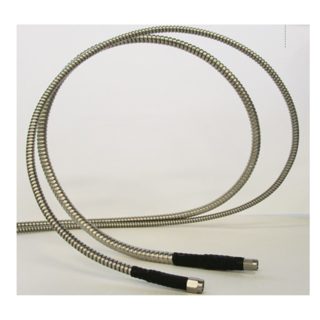

TC-065A φ6.1 アーマードケーブル
柔軟な測定用TC-065ケーブルをステンレスチューブに被せて強化したアーマードケーブルです。TC-055Aより細身で取り回し重視の用途に。40GHzまで対応。コネクタは、SMA（プラグ、Lプラグ、ジャック）、N型（プラグ、ジャック）、2.92mm（プラグ、ジャック）からお選びいただけます。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。

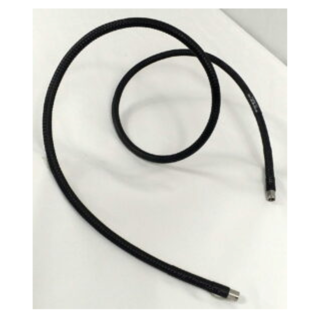

TC-065AS φ7.8 ソフトアーマードケーブル
標準のアーマードケーブルよりも柔軟なタイプのアーマードケーブルです。通常のフレキシブルケーブルのような感触ですが外皮をステンレスチューブで保護しています。40GHzまで対応。コネクタは、SMA（プラグ、Lプラグ、ジャック）、N型（プラグ、ジャック）、2.92mm（プラグ、ジャック）からお選びいただけます。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。
