同軸ケーブルにコネクタを取り付け、加工品として販売しております
加工済みの在庫品は即出荷可能で、通常納期2週間で1本から受注生産もしております！
在庫しているケーブルは、1週間～1日での特急対応、ケーブルカット売りのご相談もお待ちしてます。
目次
- セミリジッドケーブルとは？（特長・選び方）
- セミリジッドケーブルの製品一覧（適合コネクタ）
- 0.250相当 SR-250
- 0.141相当 SR-001
- 0.085相当 SR-002
- 0.047相当 SR-003
- 0.034相当 SR-004
- セミリジッドケーブルの用途・活用事例
- セミリジッドケーブルとセミフレキシブルケーブルの違い
- セミリジッドケーブルのよくある質問（FAQ）
カタログはこちら
セミリジッドケーブルとは？（特長・選び方）
周波数帯18～50GHzまでに対応した、セミリジッドケーブルです。無継目金属チューブを用い、セミフレキシブルよりさらに高い遮蔽性と、少ない減衰を実現した同軸ケーブルです。
5種類の太さからケーブル選定頂き、曲げ加工の指定も可能です。SMA,Nをはじめ、2.92mm(K),2.4mm,1.85mm(V)といった高周波向け小型コネクタへの取付が可能です。
使用する周波数帯、使用するコネクタ、必要な曲げ加工などにより、選定頂く必要があります。
設置場所によっては、より細いケーブルが必要となります。
セミリジッドケーブルの製品一覧（適合コネクタ）
適合可能なコネクタはケーブル毎に異なりますので、下述する詳細ページよりご確認ください。

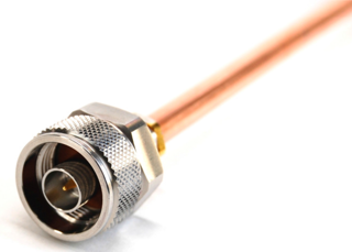

0.250相当 SR-250 セミリジッドケーブル
0.250インチ相当のセミリジッドケーブルです。比較的太いため、ハイパワー用途です。
コネクタは、SMA（プラグ）、N（プラグ）、TNCからお選びいただけます。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。

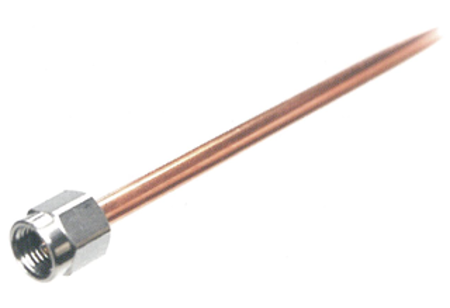

0.141相当 SR-001 セミリジッドケーブル
0.141インチ相当のセミリジッドケーブルです。高精度の位相管理に最適です。
コネクタは、SMA（プラグ、ジャック、Lプラグ、フランジ付きジャック）、2.92mm（プラグ）、N（プラグ、ジャック）、TNCからお選びいただけます。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。
0.085相当 SR-002 セミリジッドケーブル
0.085インチ相当のセミリジッドケーブルです。ラインナップ最多の適合コネクタを誇り、最大50GHzまでの対応をご相談頂けます。
コネクタは、SMA（プラグ、ジャック、Lプラグ、フランジ付きジャック、バルクヘッドジャック）、2.92mm（プラグ、ジャック）、N（プラグ、ジャック）、1.85mm（プラグ）、SMPからお選びいただけます。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。
0.047相当 SR-003 セミリジッドケーブル
0.047インチ相当のセミリジッドケーブルです。多様な適合コネクタを誇ります。
コネクタは、SMA（プラグ、ジャック、Lプラグ、フランジ付きジャック）、2.92mm（プラグ、ジャック、フランジ付きジャック）、2.4mm（フランジ付きジャック）からお選びいただけます。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。

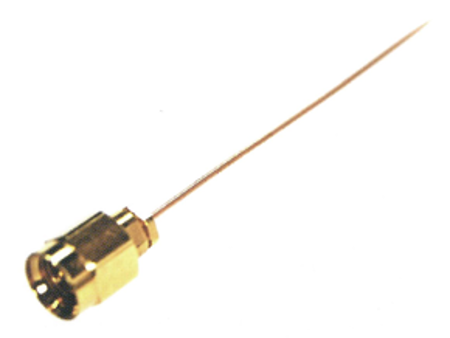

0.034相当 SR-004 セミリジッドケーブル
0.034インチ相当のセミリジッドケーブルです。最も細いケーブルです。
コネクタは、SMA（プラグ、ジャック、フランジ付きジャック）、2.92mm（プラグ、ジャック、フランジ付きジャック）からお選びいただけます。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。
セミリジッドケーブルの用途・活用事例
・通信機器（無線基地局、レーダー、衛星通信）
・計測器（高周波測定装置、スペクトラムアナライザ）
・航空宇宙・軍事（高信頼性の信号伝送）
・5G・ミリ波通信
セミリジッドケーブルとセミフレキシブルケーブルの違い
通常の同軸ケーブルとは異なるものとして、セミフレキシブル（セミフレキ）ケーブルというケーブルもあります。
| 比較項目 | セミリジッドケーブル | セミフレキケーブル |
| 構造 | 無継目金属チューブ | 編組シールド+外被 |
| 柔軟性 | 曲げ固定（手元曲げは困難） | 一度は、手元で曲げられる |
| 遮蔽性 | 高い | セミリジッドより低い |
| 減衰 | 低い | セミリジッドより高い |
セミリジッドケーブルのよくある質問（FAQ）
Q
セミリジッドケーブルの曲げ加工は可能ですか？
A
可能ですが、一度曲げると戻せません。ご指定の形状で納品します。
Q
セミフレキケーブルとどちらを選べばいい？
A
遮蔽性・減衰特性が重要ならセミリジッド、柔軟性が必要ならセミフレキを推奨します。
ただし、セミフレキケーブルも、手元曲げは1度までです。
Q
どの周波数まで対応できますか？
A
最大50GHzまで対応するケーブルを用意しています。
