MCXコネクタとは
MCX (Micro Coaxial Connector)コネクタ は、小型プッシュオンタイプでSMBコネクタよりさらに約30％ほど小型化されているため、小型で省スペースの実装が可能です。通信システムやGPS、医療機器、車載アンテナなどに使用されます。
製品一覧
ストレートプラグ

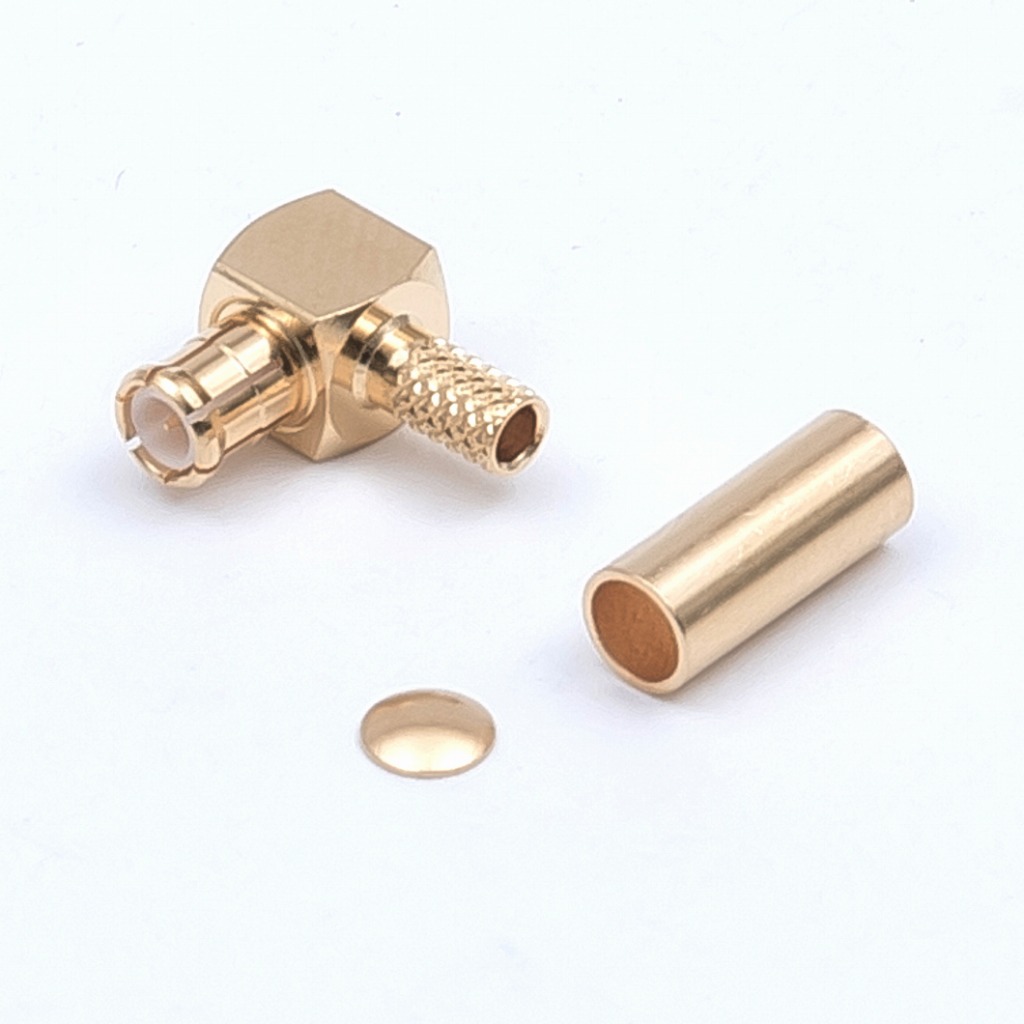

L曲がりプラグ
ストレートジャック

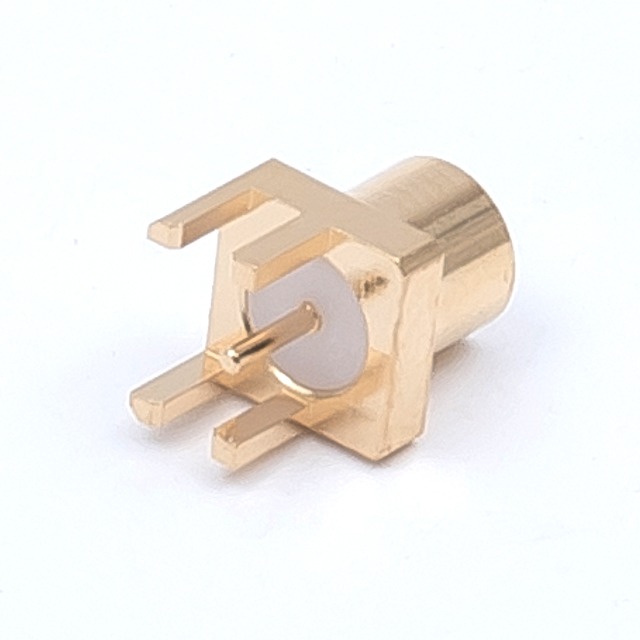

プリント基板用レセプタクル

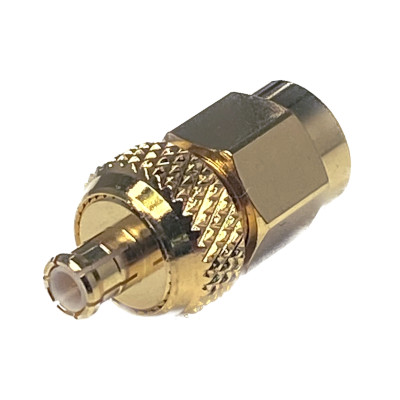

MCX-SMA 変換
MCXコネクタ適用ケーブル
JIS規格
MIL規格
豆知識：ケーブルについて
- JIS規格
- 日本産業規格のケーブル。頭の数字が上がると太くなり、「D：50Ω」「C：75Ω」とインピーダンスを表す。
- MIL規格
- 米軍調達物資規格のケーブル。「RG」から始まり、ミルスペックとも呼ばれる。
MCXコネクタの特長
小型
SMBコネクタよりさらに小型なコネクタのため、機器内配線はもとより、機器を構成するサブアッセンブリ間および機器間の接続など、小スペースにて高密度実装を実現出来ます。
結合方式
ネジカップリング方式と比べ、コネクタ同士の結合が容易なプッシュオン方式（スナップオンカップリング方式）を採用しております。コネクタをプッシュするだけで結合出来るため、ネジ締めが困難なスペースのない箇所にも適しております。
インピーダンス
MCXコネクタは50Ωのほかに75Ωがあり、使用周波帯が低い映像、放送や家電、FA機器でご使用の場合は、MCX 75Ωコネクタの使用をお勧めします。
MCXコネクタの主な用途
通信システム、GPS、医療機器、車載アンテナなど
MCXコネクタの規格/寸法
※数値は代表値です。詳しくはお問い合わせください。
| 相当規格（Compatible Standards） | IEC61169-36 |
| 特性インピーダンス（Impedance） | 50Ω、75Ω |
| 結合方式（Conneciton） | プッシュオン方式（Snap-On Coupling） |
| 定格電圧（Voltage Rating） | AC 170V |
| 耐電圧（Maximum Voltage） |
|
| 絶縁抵抗（Insulation Resistance） | 1,000MΩ min. at DC 500V |
| 接触抵抗（Contact Resistance） | 5.0mΩ max.(Center) / 2.5mΩ max.(outer) |
| 材質 | 真鍮（黄銅）、ベリリウム銅 |
| 表面処理 | 金メッキ |
| 結線方式 | 半田、圧着 |
MCXコネクタに関するよくある質問
Q
MMCXコネクタとの違いは何ですか？
A
MMCXコネクタは、MCXコネクタよりもさらに小型のコネクタです。省スペース、軽量化をより求められる機器への実装が可能になります。
Q
50Ωと75Ωの違いは何ですか？
A
75Ωコネクタは、50Ωコネクタに比べて高周波での使用は少なく、使用周波帯が低いことから、映像、放送や家電、FA機器での使用が多いことが違いの一つです。
Q
主にどういった場面で使われますか？
A
通信システムやGPS、医療機器、車載アンテナなどのさまざまな用途でご使用いただいております。
