2.92mm Kコネクタとは
2.92mmコネクタは、Kコネクタとも呼ばれ、40GHzまでの高周波に対応した高性能小型コネクタのひとつです。SMAコネクタ・3.5mmコネクタとの互換性があり、インピーダンスは50Ω系、ネジカップリング方式で確実な結合が可能です。
製品一覧
アダプター
L曲がりアダプター
パネルアダプター
終端器
SMA変換
SMP変換
2.4mm変換
L曲がり 2.4mm変換
3.5mm変換

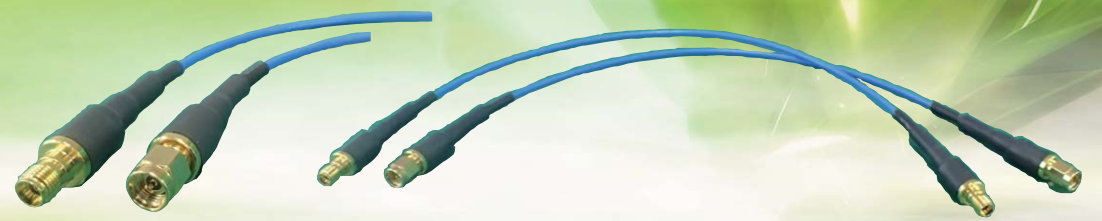

両端2.92ｍｍプラグ・ジャック付きケーブル
両端2.92mmプラグorジャック付きで、40GHzまで対応可能な高性能ケーブルです。全長300m～1000mm程度を目安にご指定頂きます。1本から受注生産可能です、納期は本数に応じて2～5週間となります。
セミフレキケーブル 受注生産
周波数帯18～40GHzまでに対応した、セミフレキケーブルです。形状記憶型で、ある程度の屈曲は可能ですが、遮蔽性高く、ロス（減衰）の少ない同軸ケーブルになります。3種類の太さと被覆有無によって、ケーブル選定頂きます。SMA,Nをはじめ、2.92mm(K),SMPといった高周波向け小型コネクタへの取付が可能です。適合可能なコネクタはケーブル毎に異なりますので、詳細は、一覧表のリンク先ページよりご確認ください。
セミリジッドケーブル 受注生産
周波数帯18～50GHzまでに対応した、セミリジッドケーブルです。無継目金属チューブを用い、セミフレキケーブルよりさらに高い遮蔽性と、少ない減衰を実現した同軸ケーブルです。5種類の太さからケーブル選定頂き、曲げ加工の指定も可能です。SMA,Nをはじめ、2.92mm(K),2.4mm,1.8mm(V)といった高周波向け小型コネクタへの取付が可能です。適合可能なコネクタはケーブル毎に異なりますので、詳細は、一覧表のリンク先ページよりご確認ください。
高周波測定用ケーブル
2.92mm Kコネクタを取り付けた、高周波測定用ケーブルを多数ラインナップしております。SMAコネクタを始め、他コネクタとの組み合わせも可能です。製品ページより仕様書確認ください。

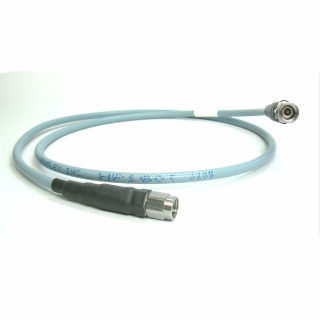

TC-048 40GHz対応
40GHz対応の測定用ハイエンド品で、低ロス・高位相安定の精密級ケーブルです。3重シールドタイプで、耐曲げ・温度に安定した特性、ネットアナ等測定用に最適となっております。
コネクタは、2.92mm（プラグ、ジャック）、SMA（プラグ、ジャック）、3.5mm（プラグ、ジャック）からお選びいただけます。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。
TC-120 50GHz対応/低ロス
50GHz対応の測定用ハイエンド品で、低ロス・高位相安定の精密級ケーブルです。3重シールドタイプで、耐曲げ・温度に安定した特性、ネットアナ等測定用に最適となっております。
コネクタは、2.4mm（プラグ、ジャック）、2.92mm（プラグ、ジャック）、SMA（プラグ、ジャック）からお選びいただけます。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。
TC-054 50GHz対応/高屈曲
非常に柔軟で、ミリ波帯まで安定した特性を維持した、0.085インチ（RG405）相当のケーブルです。対応コネクタが豊富で比較的ローコストなので幅広くご使用頂ます。
コネクタは、1.85mm（プラグ）、2.92mm（プラグ、ジャック）、SMA（プラグ、Lプラグ、ジャック）、N（プラグ）、他応相談でお選びいただけます。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。
2.92mm Kコネクタの特長
高周波
DC～40GHzの高周波数帯域まで使用出来る製品を取り揃えております。絶縁体をテフロンから空気に変更し、外径が2.92mmとなることで、SMAコネクタよりさらに高周波の対応を実現しています。
互換性
2.92mm Kコネクタは、SMAコネクタ・3.5mmコネクタと相互に互換性があり、嵌合可能となっております。
小型
小型コネクタのため、機器内配線はもとより、機器を構成するサブアッセンブリ間および機器間の接続など、小スペースにて高密度実装を実現出来ます。
2.92mm Kコネクタの主な用途
衛星搭載、軍用機器、航空搭載機器、ネットワークアナライザなど
2.92mm Kコネクタの規格/寸法
※数値は代表値です。詳しくはお問い合わせください。
| 相当規格（Compatible Standards） | IEC 61169-35、MIL-STD-348A |
| 特性インピーダンス（Impedance） | 50Ω |
| 結合方式（Conneciton） | ネジ（Threaded Coupling）1/4-36UNS-2A、2B |
| 定格電圧（Voltage Rating） | AC 250V |
| 耐電圧（Maximum Voltage） |
|
| 絶縁抵抗（Insulation Resistance） | 5,000MΩ min. at DC 500V |
| 接触抵抗（Contact Resistance） | 3.0mΩ max.(Center) / 2mΩ max.(Outer) |
| 使用周波数範囲（Frequency Range） | DC ～ 40GHz |
2.92mm Kコネクタのよくある質問
Q
SMAコネクタとの違いは何ですか？
A
2.92mm Kコネクタは、内導体径がSMAコネクタ・3.5mmコネクタと同じ1.27mmとなっております。絶縁体をテフロンから空気に変更することにより、外形が2.92mmとなっています。これにより導波管モード遮断周波数をさらに高くすることができ、使用周波数DC～40GHzを実現しています。
Q
SMAコネクタと互換性があるのに、SMAコネクタとの変換コネクタがあるのはなぜですか？
A
SMAコネクタ・3.5mmコネクタ・2.92mm Kコネクタは、それぞれ互換性があり、嵌合することが出来ます。しかし、嵌合後にわずかなグラつきが生じることから、研究施設・大学など、シビアな測定が求められる現場では、変換コネクタを重宝頂いてます。
Q
さらに高周波、さらに小型なコネクタはありますか？
A
SMAコネクタは18GHz、3.5mmコネクタは26.5GHz、2.92mm Kコネクタは40GHzと、それぞれ高周波に対応したコネクタとなっております。2.92mm Kコネクタと篏合は出来ませんが、SMPコネクタ（～40GHz）、2.4mmコネクタ（～50GHz）、1.8mmコネクタ（～67GHz）もございます。
