同軸ケーブルにコネクタを取り付け、加工品として販売しております
加工済みの在庫品は即出荷可能で、通常納期2週間で1本から受注生産もしております！
在庫しているケーブルは、1週間～1日での特急対応、ケーブルカット売りのご相談もお待ちしてます。
目次
- セミフレキシブルケーブルとは？（特長・選び方）
- セミフレキシブルケーブルの製品一覧（適合コネクタ）
- 0.141相当 SF-014／SF-039
- 0.085相当 SF-021／SF-030
- 0.047相当 SF-050／SF-051
- セミフレキシブルケーブルの用途・活用事例
- セミリジッドケーブルとセミフレキシブルケーブルの違い
- セミフレキシブルケーブルのよくある質問（FAQ）
カタログはこちら
セミフレキシブルケーブルとは？（特長・選び方）
周波数帯18～40GHzまでに対応した、セミフレキシブルケーブルです。形状記憶型で、ある程度の屈曲は可能ですが、遮蔽性高く、ロス（減衰）の少ない同軸ケーブルになります。セミフレキ、と略すケースも多いです。
3種類の太さと被覆有無によって、ケーブル選定頂きます。SMA,Nをはじめ、2.92mm(K),SMPといった高周波向け小型コネクタへの取付が可能です。
使用する周波数帯、使用するコネクタなどにより、選定頂く必要があります。
設置場所によっては、より細いケーブルが必要となります。
セミフレキシブルケーブルの製品一覧（適合コネクタ）
適合可能なコネクタはケーブル毎に異なりますので、下述する詳細ページよりご確認ください。

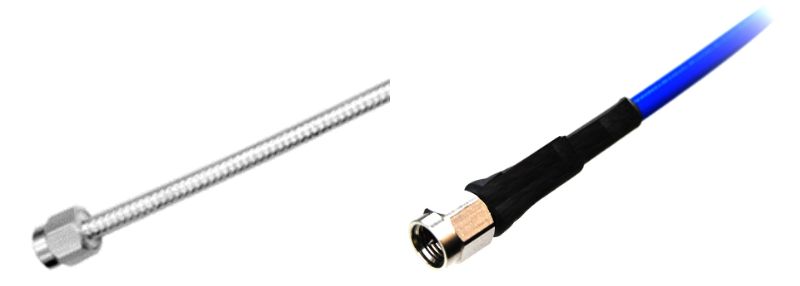

0.141相当 SF-014／SF-039 セミフレキケーブル
0.141インチ相当のセミフレキケーブルです。
外被（シース）の有無で、SF-014※：（外被なし）か、SF-039：（外被あり）を選定頂きます。
※SF-020が廃盤し、SF-014となりました。
コネクタは、SMA（プラグ、Lプラグ、ジャック、フランジ付きジャック）、N（プラグ、ジャック）、2.92（プラグ）※SF-014のみ、TNCからお選びいただけます。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。
0.085相当 SF-021／SF-030 セミフレキケーブル
0.085インチ相当のセミフレキケーブルです。
外被（シース）の有無で、SF-021：（外被なし）か、SF-030：（外被あり）を選定頂きます。
コネクタは、SMA（プラグ、Lプラグ、ジャック、フランジ付きジャック、バルクヘッドジャック）、2.92mm（プラグ、ジャック）※SF-021のみ、N（プラグ、ジャック）、SMPからお選びいただけます。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。
0.047相当 SF-050／SF-051 セミフレキケーブル
0.047インチ相当のセミフレキケーブルです。
外被（シース）の有無で、SF-050：（外被なし）か、SF-051：（外被あり）を選定頂きます。
コネクタは、SMA（プラグ、ジャック、フランジ付きジャック）、SMPからお選びいただけます。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。
セミフレキシブルケーブルの用途・活用事例
・通信機器（筐体内配線、高周波信号の接続）
・半導体製造装置（真空環境や狭小スペースでの使用）
・医療機器（超音波診断装置、MRIなど高周波対応機器）
・計測器（ネットワークアナライザ、測定用ケーブル）
・航空宇宙・産業機器（耐振動・耐熱が求められる環境）
セミリジッドケーブルとセミフレキシブルケーブルの違い
通常の同軸ケーブルとは異なるものとして、セミフレキシブル（セミフレキ）ケーブルというケーブルもあります。
| 比較項目 | セミリジッドケーブル | セミフレキケーブル |
| 構造 | 無継目金属チューブ | 編組シールド+外被 |
| 柔軟性 | 曲げ固定（手元曲げは困難） | 一度は、手元で曲げられる |
| 遮蔽性 | 高い | セミリジッドより低い |
| 減衰 | 低い | セミリジッドより高い |
セミフレキシブルケーブルのよくある質問（FAQ）
Q
セミフレキシブルケーブルとフレキシブルケーブルの違いは何ですか？
A
セミフレキシブルケーブルは、ある程度の曲げが可能で、形状を保持できるのが特徴です。完全に柔軟なフレキシブルケーブルと比べて、取り回しの自由度は劣りますが、安定した信号特性が得られます。
Q
曲げ伸ばしは可能ですか？
A
セミリジッドケーブルとは異なり、お客様の手元で曲げることは可能です。
ただし、複数回の曲げ伸ばしは許容しかねます。
Q
シールド性能や高周波特性について教えてください。
A
セミフレキシブルケーブルは高いシールド性と周波数帯域にわたる低損失特性が特長です。GHz帯の信号でも安定した性能を発揮しますので、高周波アプリケーションに最適です。
