SMBコネクタとは？特長・用途・選び方を解説
SMB（Sub Miniature Type B）コネクタは、インピーダンス50Ω系で、結合方式がプッシュオン方式（スナップオンカップリング方式）です。主に基板上など機内に使われているコネクタで、機器の小型・軽量化に即して作られた、高周波対応のコネクタです。
また、SMBコネクタは、コンタクトが通常とは逆になっています。
通常、プラグにはオスコンタクト、ジャックにはメスコンタクトが使用され、結合時にコンタクト同士が接触するようになっています。SMBコネクタのコンタクトは逆で、プラグにはメスコンタクト、ジャックにはオスコンタクトが使用されています。
SMBコネクタとSMA・BNC・MCXの違い
SMBコネクタは、SMA（Sub Miniature Type A）コネクタより若干小型の規格です。
SMBはプッシュオン方式なのに対し、SMAは結合部がネジカップリング方式となっています。ネジカップリング方式の方が振動に強く外れにくいのですが、プッシュオン方式は結合の手間が少なく、より狭いスペースで使いやすい方式です。
BNCコネクタはSMAよりもさらに大きな規格で、結合部はバイオネットロック方式となっております。
同じくプッシュオン方式での結合をする小型コネクタに、MCXとMMCXがあります。
こちらはSMBよりさらに小型となっております。
SMAコネクタ

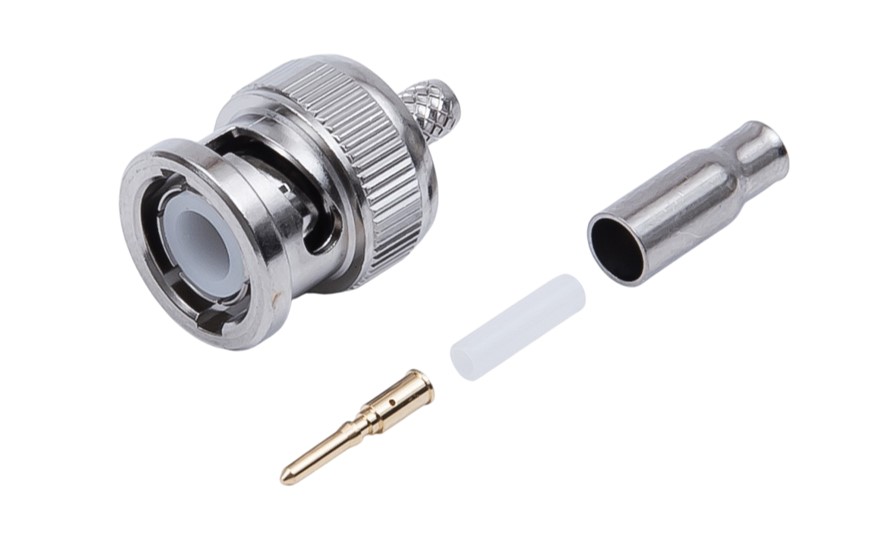

BNCコネクタ

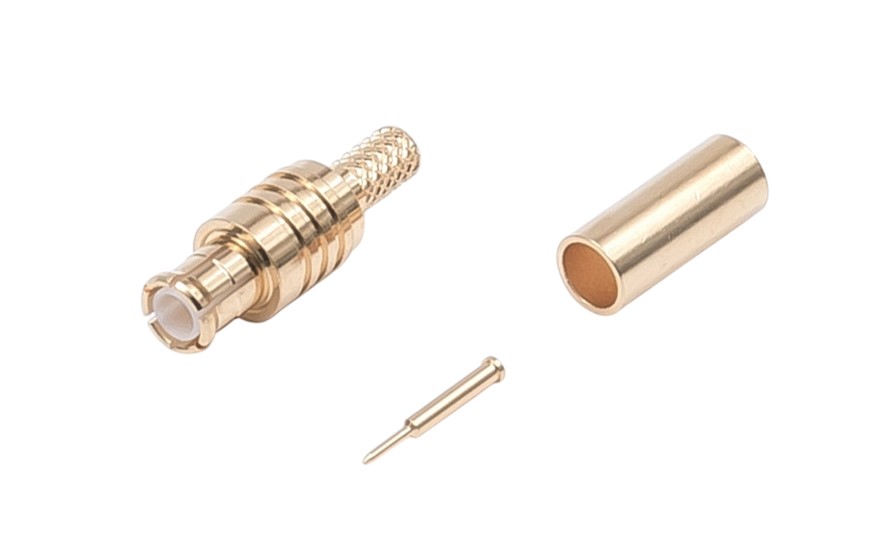

MCXコネクタ
SMBコネクタの種類（ストレート・L型・バルクヘッドなど）
SMBストレートプラグ
SMBL曲がりプラグ
SMBストレートジャック
SMBバルクヘッドジャック
SMBレセプタクル
SMBプリント基板用レセプタクル
SMB終端器
変換コネクタ
SMBコネクタの適用ケーブル（1.5D・RG-174・RG-316など）
JIS規格
MIL規格
細線
↓SMBコネクタ付きの在庫品ケーブルはございません。
豆知識：ケーブルについて
- JIS規格
- 日本産業規格のケーブル。頭の数字が上がると太くなり、「D：50Ω」「C：75Ω」とインピーダンスを表す。
- MIL規格
- 米軍調達物資規格のケーブル。「RG」から始まり、ミルスペックとも呼ばれる。
- 細線
- UFLに代表される超小型コネクタと取付する極細の同軸ケーブル。
- セミフレキシブル
- 形状記憶型。ある程度の屈曲は可能だが、遮蔽性高く、ロス（減衰）の少ない同軸ケーブル。
※SMBコネクタのラインナップには対象ございません。
- セミリジッド
- 無継目金属チューブを用い、セミフレキシブルよりさらに高い遮蔽性と、少ない減衰を実現した同軸ケーブル。
※SMBコネクタのラインナップには対象ございません。
SMBコネクタの特長（プッシュオン方式・高周波特性）
小型
SMAコネクタよりさらに小型なコネクタのため、機器内配線はもとより、機器を構成するサブアッセンブリ間および機器間の接続など、小スペースにて高密度実装を実現出来ます。
コネクタ同士の結合が容易
ネジカップリング方式と比べ、コネクタ同士の結合が容易なプッシュオン方式（スナップオンカップリング方式）を採用しております。コネクタをプッシュするだけで結合出来るため、ネジ締めが困難な箇所にも適しております。
高周波
DC～4GHzの高周波数帯域まで使用出来る製品を取り揃えております。
SMBコネクタの主な用途
小型通信機器など
SMBコネクタの規格（仕様一覧）
※数値は代表値です。詳しくはお問い合わせください。
| 相当規格（Compatible Standards） | MIL-C-39012、JIS C 5415 |
| 特性インピーダンス（Impedance） | 50Ω |
| 結合方式（Conneciton） | プッシュオン方式（Snap-on Coupling） |
| 定格電圧（Voltage Rating） | AC 500V |
| 耐電圧（Maximum Voltage） | AC 500V one minute |
| 絶縁抵抗（Insulation Resistance） | 500MΩ min. at DC 500V |
| 接触抵抗（Contact Resistance） | 10mΩ max. at DC 0.1A |
| 使用周波数範囲（Frequency Range） | 0 ～ 4,000MHz |
SMBコネクタのよくある質問（FAQ）
Q
SMAコネクタとの違いは何ですか？
A
SMBコネクタは、SMA（Sub Miniature Type A）コネクタより若干小型の規格です。SMBはプッシュオン方式なのに対し、SMAは結合部がネジカップリング方式となっています。ネジカップリング方式の方が振動に強く外れにくいのですが、プッシュオン方式は結合の手間が少なく、より狭いスペースで使いやすい方式です。
同じくプッシュオン方式での結合をする小型コネクタに、MCXとMMCXがあります。
Q
コンタクトの形状が、他コネクタと違うようですが？
A
通常、プラグにはオスコンタクト、ジャックにはメスコンタクトが使用され、結合時にコンタクト同士が接触するようになっています。SMBコネクタは、コンタクトが通常とは逆になっています。プラグにはメスコンタクト、ジャックにはオスコンタクトが使用されています。SMAコネクタのリバースタイプも同様です。
Q
1.5D-2Vケーブル用のプラグで、結合部の形状が違う製品があるようです。違いは何ですか？
A
通常のSMBプラグ結合部は、プッシュオンタイプのため、すり割りが入っております。プラグとジャックを結合する際に、すり割りが広がるのを嫌う方に向け、プラグ結合部にカバーを付けたタイプがございます。
