MMCXコネクタとは？
MMCX (Micro-miniature Coaxial Connector）コネクタは、MCXコネクタより小型でスペース、軽量化を求められる機器への実装を可能にした超小型プッシュオンタイプのコネクタです。通信、医療、交通と広い分野にて活用されています。
MMCXコネクタとMCX・SMBの違い
MMCXコネクタは、同軸コネクタの中でも特に小型で、限られたスペースに実装できるのが最大の特長です。
接続方式はMCXと同じくプッシュオンタイプで、ワンタッチで簡単に着脱が可能です。
MCXはMMCXよりやや大きく、取り扱いやすさと高周波特性のバランスが優れています。選定の際は、サイズ・嵌合の強度・使用周波数・用途（たとえばGPS、通信機器、測定機器など）に応じて適切なコネクタを選ぶことが重要です。
SMBはさらに大きめの筐体に適しています。
| 比較対象 | SMB | MCX | MMCX |
| サイズ | 中型 | 小型（SMBの約70%） | 超小型 |
| 接続方式 | プッシュオン | プッシュオン | プッシュオン |
| 主な用途 | 汎用機器 | 通信・測定機器 | 超小型モジュール |
| 周波数 | ～4GHz程度 | ～6GHz程度 | ～6GHz程度 |
MMCXコネクタの製品一覧
ストレートプラグ

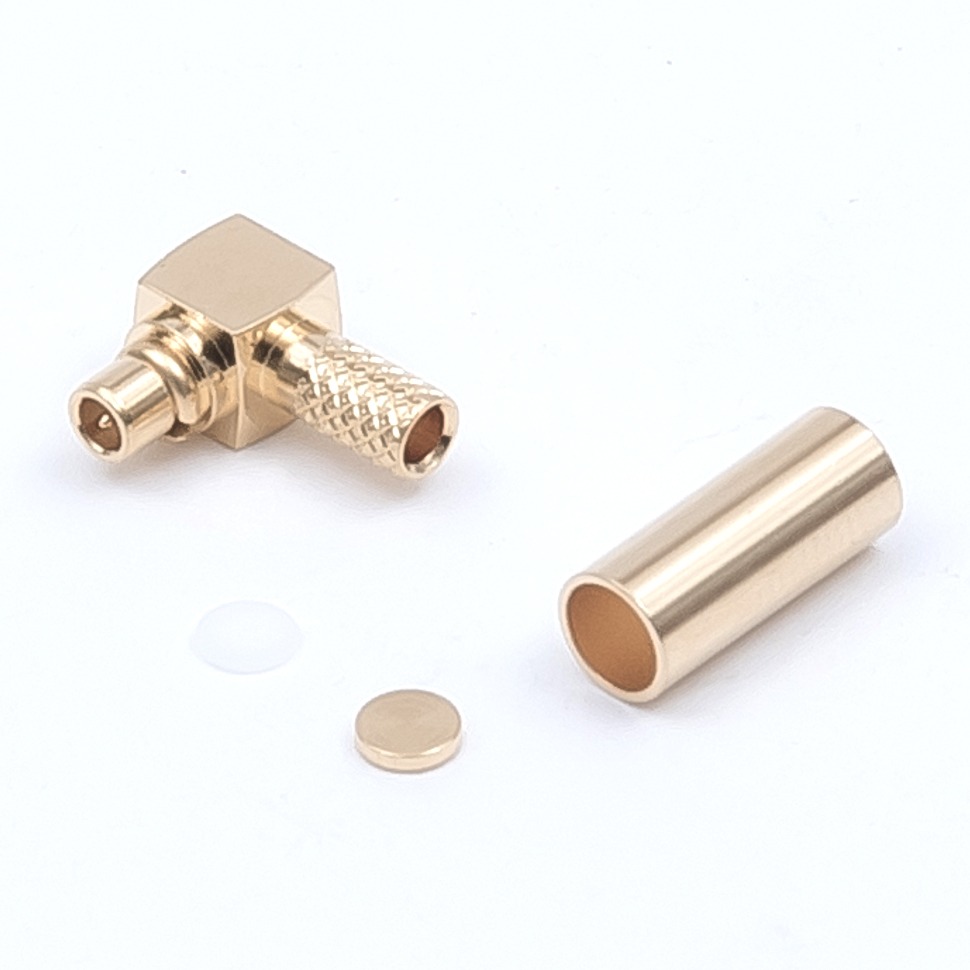

L曲がりプラグ

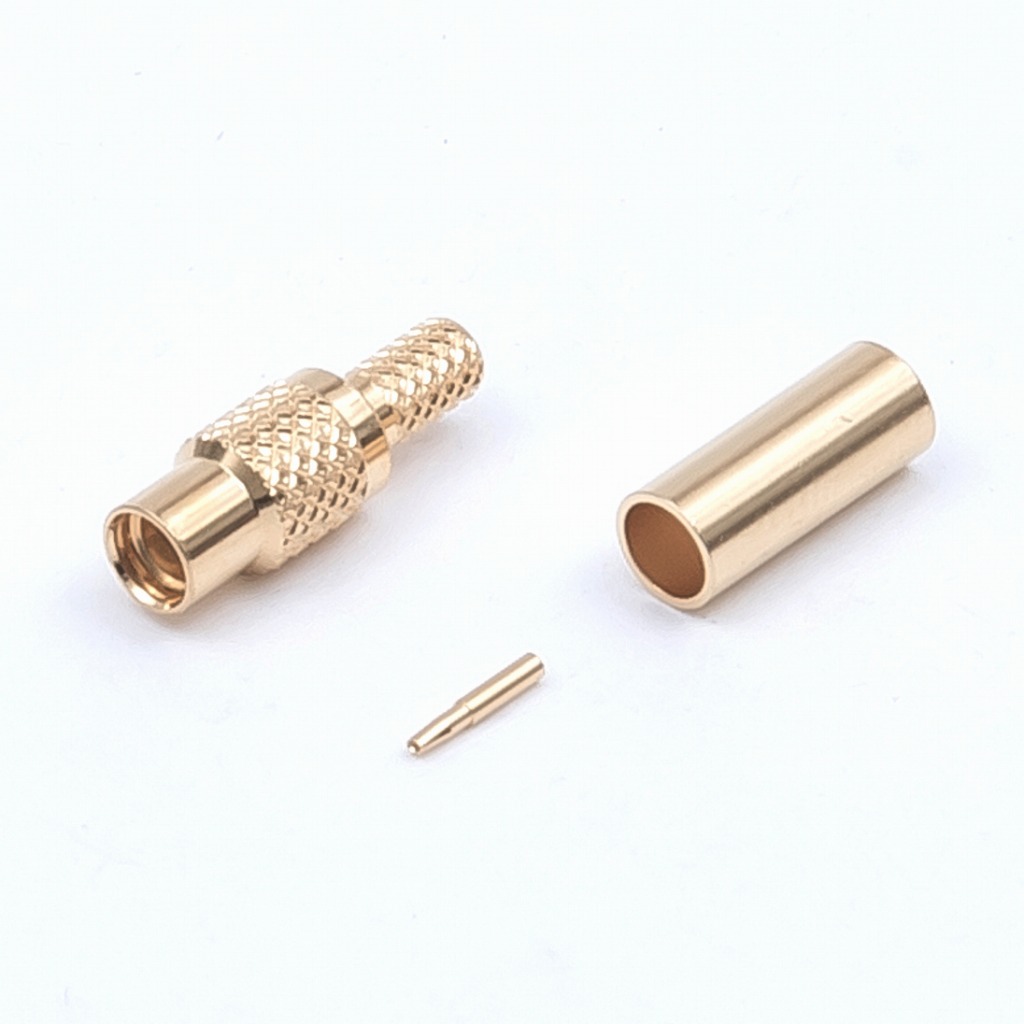

ストレートジャック

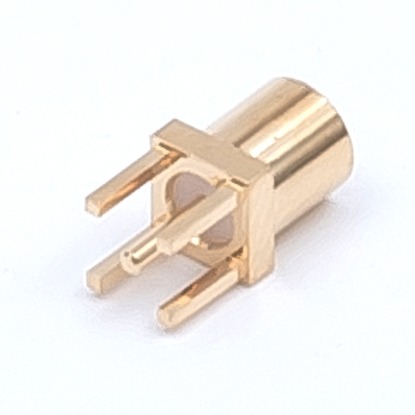

プリント基板用レセプタクル

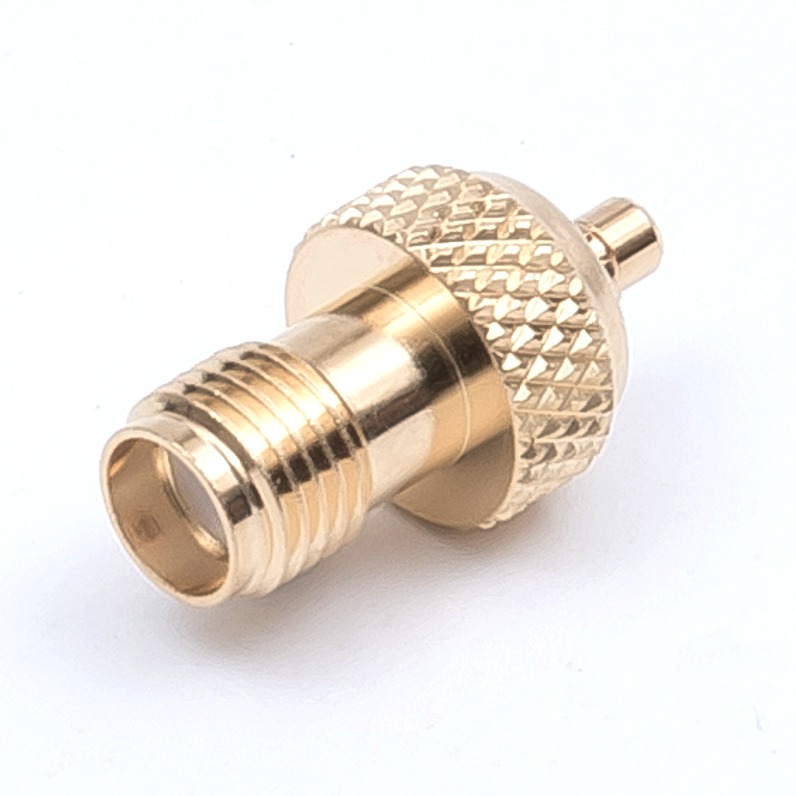

MMCX-SMA 変換
参考開発 プローブ
MMCXコネクタの適用ケーブル
JIS規格
MIL規格
細線
豆知識：ケーブルについて
- JIS規格
- 日本産業規格のケーブル。頭の数字が上がると太くなり、「D：50Ω」「C：75Ω」とインピーダンスを表す。
- MIL規格
- 米軍調達物資規格のケーブル。「RG」から始まり、ミルスペックとも呼ばれる。
- 細線
- UFLに代表される超小型コネクタと取付する極細の同軸ケーブル。
MMCXコネクタの特長
超小型
MCXコネクタよりさらに小型で、限られた省スペースの実装が可能です。
結合方式
MCXコネクタと同様で、ネジカップリング方式と比べ、コネクタ同士の結合が容易なプッシュオン方式（スナップオンカップリング方式）を採用しております。コネクタをプッシュするだけで結合出来るため、ネジ締めが困難なスペースのない箇所にも適しております。
MMCXコネクタの主な用途
通信、医療、交通等で幅広く使用されています。
MMCXコネクタの規格/寸法
※数値は代表値です。詳しくはお問い合わせください。
| 相当規格（Compatible Standards） | BS EN 122340:2002 |
| 特性インピーダンス（Impedance） | 50Ω |
| 結合方式（Conneciton） | プッシュオン方式（Snap-On Coupling） |
| 定格電圧（Voltage Rating） | AC 170V |
| 耐電圧（Maximum Voltage） |
|
| 絶縁抵抗（Insulation Resistance） | 1,000MΩ min. at DC 500V |
| 接触抵抗（Contact Resistance） | 5.0mΩ max.(Center) / 2.5mΩ max.(Outer) |
| 材質 | 真鍮（黄銅）、ベリリウム銅 |
| 表面処理 | 金メッキ |
| 結線方式 | 半田、圧着 |
MMCXコネクタのよくある質問（FAQ）
Q
MCXコネクタとの違いは何ですか？
A
MCXコネクタは、MMCXコネクタよりも一回り大きいコネクタです。SMBコネクタより小型で小スペースを求められる機器への実装が可能になります。
Q
主にどういった場面で使われますか？
A
通信、医療、交通等、幅広い分野で活用されています。
