光ファイバーケーブル、1本から出荷可能です。
製品の紹介・購入、在庫確認、各種資料請求など、製品についてなんでもお問い合わせください。
目次
- 製品リスト(Excel形式)
- 光ファイバーケーブルとは
- コネクタの種類から選ぶ
- ケーブルの種類から選ぶ
- 光コネクタ種類
SC/LCコネクタについて - 光ファイバーケーブル種類
心数について - 光ファイバー種類
モード(シングル/マルチ)について
製品リスト(Excel形式)
Excel形式にて、製品リストをダウンロード可能としております。
製品点数が多いので、Excelフィルタ機能にて絞り込んで活用ください。ラインナップ外の長さも、1本から受注生産可能です。
初回のみ会員登録頂く必要がありますので、ご対応ください。
最新情報は、HPにアップしておりますので、製品ページ等よりご確認ください。
光ファイバーケーブルとは

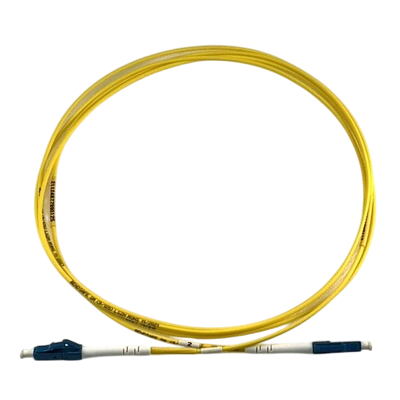

光ファイバーケーブルに対し、片端または両端に光ファイバーコネクタを取り付けた、パッチコードとなります。
製品パターンが多くありますので、以下から選んでいって頂きます。
「光コネクタの種類」
「光ケーブルの種類 心数/モード」
それぞれについての説明は、ページ後半に記載しております。
光コネクタの種類から選ぶ
光コネクタ、SCコネクタ/LCコネクタから選んで頂きます。
※画像リンクより、製品をご選択ください。
光ファイバーケーブルの種類から選ぶ
光ファイバーケーブルの種類は、「心数」と「モード」から選んで頂きます。
※リンクより、製品をご選択ください。

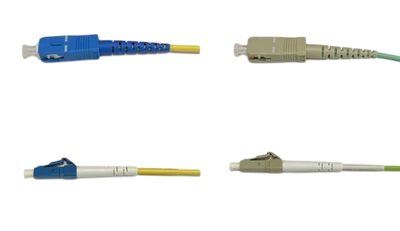

光コネクタ種類 SC/LCコネクタについて
光コネクタは、光ファイバケーブルコネクタ、ファイバーコネクタとも呼ばれます。
ご使用の機器に合わせて、SCコネクタかLCコネクタを、選択頂きます。

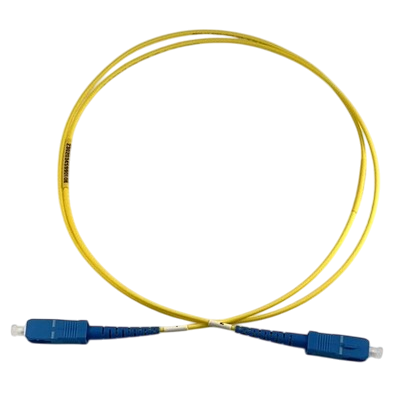

■SCコネクタ
SCコネクタは、光コネクタで最も一般的で、LANの世界標準となっています。
■LCコネクタ
LCコネクタは、SCコネクタより小型で、高密度実装ができます。

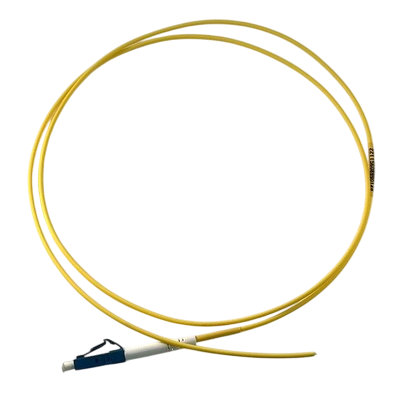

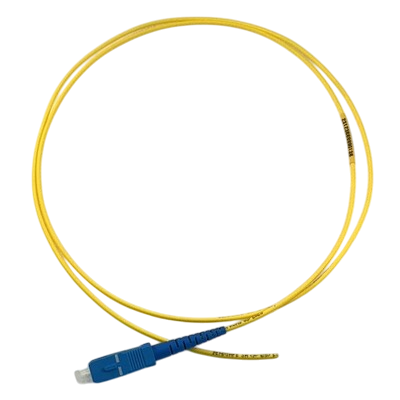

片端のみに光ファイバーコネクタを付けたパッチコードは、光ファイバーピグテール(ピッグテール)とも呼ばれ、
コネクタによる接続ではなく、融着接続用として使用されることが多いです。

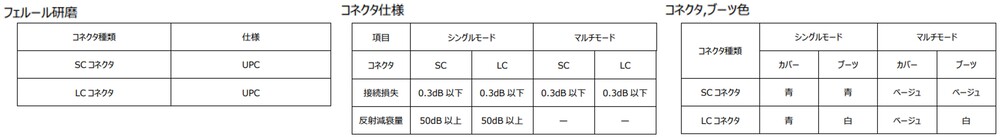

豆知識:SC, LCコネクターのフェルール研磨について
- SC, LCコネクターのフェルール研磨の方法は、フェルールを球面に研磨したものを採用しております。
反射、接続損失が少なく安定した接続が可能。更に特殊研磨をすることで更に低反射が可能となります。
本製品は、UPC(Ultra Physical Contact)という、減衰の少ない製法を採用しております。
※PC、SPC研磨と互換性があります。
光ファイバーケーブル種類 心数について

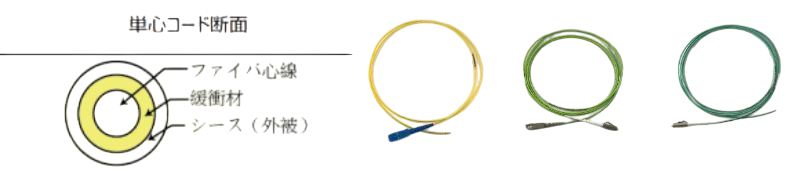

単心(1心)コード
単心(1心)タイプは、最もポピュラーな光ファイバーパッチコードです。
シンプレクス(Simplex)通信とも呼ばれる単心タイプはファイバーが1本で、1方向のデータ転送をします。
トラフィックやパケットの送信、データセンターや管理室への送信などといった単方向通信に向いており、
安価で高速な通信を提供します。
単心(1心)コードの仕様書はこちら

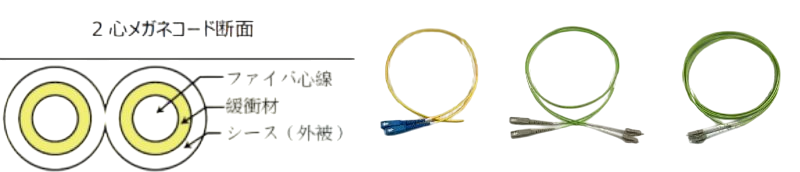

2心メガネコード
2心タイプは、2本の光ファイバーケーブルがまとめられ、コネクタが2つ取り付けられているタイプです。
2本をまとめたことで、まるでメガネのような形をしているため、メガネコードとも呼ばれています。
デュプレックス(Duplex)通信とも呼ばれる2心タイプはファイバーが2本で、双方向のデータ転送をします。
サーバー・スイッチングハブ・データセンター間の通信やり取りなど、双方向通信に最適です。
2心メガネコードの仕様書はこちら

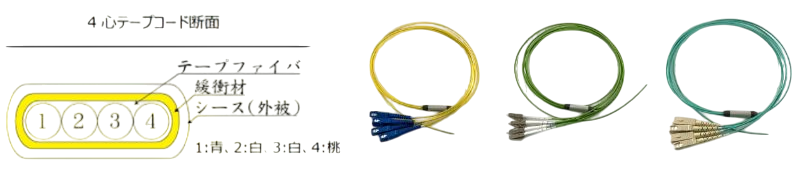

4心テープコード
4心タイプは、片端に4つのコネクタが取り付けられている、ピグテールタイプです。
4本の光ファイバーケーブルをまとめ、コネクタを4つ取り付けているため4心タイプと呼ばれています。
テープコードごとに光ファイバー融着接続が可能なため、4心一括接続ができて、
接続にかかる作業時間を大幅に短縮できます。
4心テープコードの仕様書はこちら

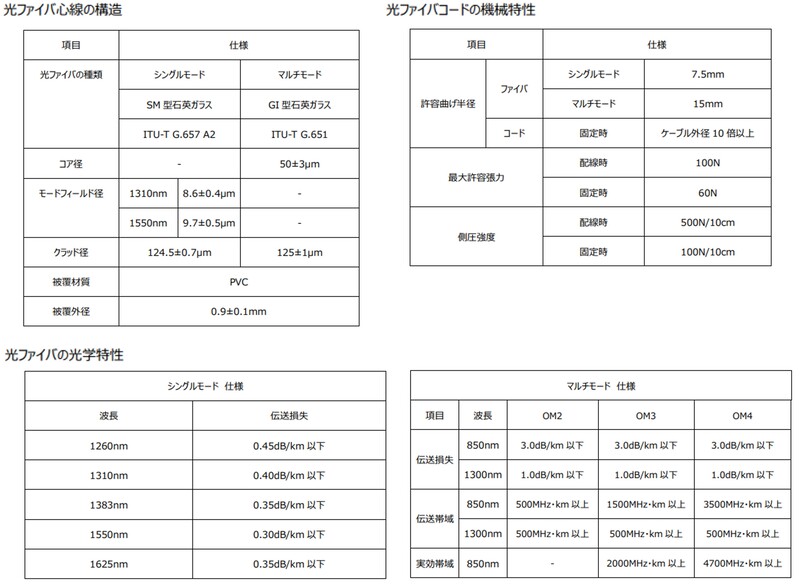

光ファイバー種類 モード(シングル/マルチ)について

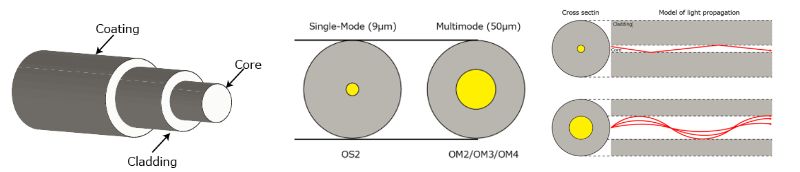

光ファイバーは、3層構造(コア/クラッド/コーティング)で構成され、コアの中を光が通ってゆきます。
シングルモードとマルチモードの2種類があり、シングルモードはコア(9μm)が小さく、マルチモードはコア(50μm)が大きいです。
9/125/250μm、50/125/250μmなどとも、表記されます。※画像の赤い線は光の動きを表しています
■シングルモード
シングルモードは、1 度に 1 つの光信号を運ぶため、通信速度が速く、40km以上の長距離用途に適しています。
大容量かつ安定したデータ通信が可能なため、
CATV、キャンパスのバックボーン、テレコミュニケーション、大規模企業など広範囲にわたる長距離、広帯域ネットワークリンクに向いています。
ガラスコアはマルチモードよりはるかに細いです。
■マルチモード
マルチモードは、短時間でより多くのデータを送信することができますが、分散率と減衰率が高いので、短距離向けです。
通信速度が遅く、最大距離が短いので、一般的なデータや音声など、低容量で短距離での用途に最適です。
シングルモードより接続が簡単です。

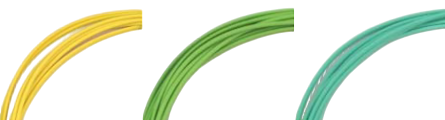

マルチモードは、3段階のラインナップを用意しております。
OM2 マルチモード1G
OM3 マルチモード10G
OM4 マルチモード10G+
