同軸コネクタ、1個から最短即日出荷可能です。
製品の紹介・購入、在庫確認、各種資料請求など、製品についてなんでもお問い合わせください。
コネクタ付き同軸ケーブル
在庫品リスト（Excel）はこちら
SMAケーブルとは？
SMAケーブルとは、「SMAコネクタ（SubMiniature version A）」が両端または片端に取り付けられた同軸ケーブルのことを指します。
SMAコネクタは、高周波特性に優れた小型の同軸コネクタで、一般的にDC〜18GHz（製品によっては26.5GHz以上）までの周波数帯で使用可能です。SMAケーブルは、信号の損失を抑えながら高周波信号を伝送できるため、測定器や無線通信機器など、精度が求められる場面で多く利用されています。
トーコネでは、RG-316やRG-58などの定番ケーブルにSMAコネクタを組み合わせた加工品を豊富に取り扱っており、在庫即納対応・1本からの注文も可能です。

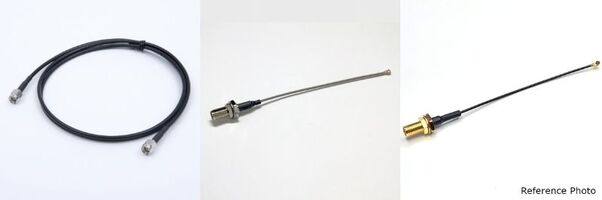

SMAケーブルの在庫品一覧
両端SMAプラグ付き 1.5D相当同軸ケーブル
※左右にスクロールして表をご覧ください。
| 製品名 | 同軸ケーブル | 全長 | リンク |
| SAP0.5W1.5DSQEHV | 1.5DS-QEHV(TA)ケーブル | 0.5m | こちら |
| SAP1W1.5DSQEHV | 1.5DS-QEHV(TA)ケーブル | 1m | こちら |
| SAP1.5W1.5DSQEHV | 1.5DS-QEHV(TA)ケーブル | 1.5m | こちら |
| SAP2W1.5DSQEHV | 1.5DS-QEHV(TA)ケーブル | 2m | こちら |
| SAP3W1.5DSQEHV | 1.5DS-QEHV(TA)ケーブル | 3m | こちら |
| SAP5W1.5DSQEHV | 1.5DS-QEHV(TA)ケーブル | 5m | こちら |
片端SMAバルクヘッドジャック・片端U.FL（Hirose）プラグ付き 細線同軸ケーブル
※左右にスクロールして表をご覧ください。
| 製品名 | 同軸ケーブル | 全長 | リンク |
| SMABJ0.1UFL-1.32 | MC-0.121(D=1.32)ケーブル | 0.1m | こちら |
| SMABJ0.15UFL-1.32 | MC-0.121(D=1.32)ケーブル | 0.15m | こちら |
片端SMAバルクヘッドジャック・片端MHF（I-PEX）プラグ付き 細線同軸ケーブルφ1.13
※左右にスクロールして表をご覧ください。
| 製品名 | 同軸ケーブル | 全長 | リンク |
| SMABJAU0.1MHFI-1.13 | 1×32AWG（7/0.08）D=1.13 ケーブル | 0.1m | こちら |
| SMABJAU0.15MHFI-1.13 | 1×32AWG（7/0.08）D=1.13 ケーブル | 0.15m | こちら |
片端SMAバルクヘッドジャック・片端MHF（I-PEX）プラグ付き 細線同軸ケーブルφ1.32
※左右にスクロールして表をご覧ください。
| 製品名 | 同軸ケーブル | 全長 | リンク |
| SMABJAU0.1MHFI-1.32 | 1×32AWG（7/0.08）D=1.32 ケーブル | 0.1m | こちら |
| SMABJAU0.15MHFI-1.32 | 1×32AWG（7/0.08）D=1.32 ケーブル | 0.15m | こちら |
SMAコネクタの適用ケーブル（対応ケーブル一覧）
JIS規格
MIL規格
細線
豆知識：ケーブルについて
- JIS規格
- 日本産業規格のケーブル。頭の数字が上がると太くなり、「D：50Ω」「C：75Ω」とインピーダンスを表す。
- MIL規格
- 米軍調達物資規格のケーブル。「RG」から始まり、ミルスペックとも呼ばれる。
- 細線
- UFLに代表される超小型コネクタと取付する極細の同軸ケーブル。
- セミフレキシブル
- 形状記憶型。ある程度の屈曲は可能だが、遮蔽性高く、ロス（減衰）の少ない同軸ケーブル。
- セミリジッド
- 無継目金属チューブを用い、セミフレキシブルよりさらに高い遮蔽性と、少ない減衰を実現した同軸ケーブル。
セミフレキケーブル
周波数帯18～40GHzまでに対応した、セミフレキケーブルです。形状記憶型で、ある程度の屈曲は可能ですが、遮蔽性高く、ロス（減衰）の少ない同軸ケーブルになります。3種類の太さと被覆有無によって、ケーブル選定頂きます。SMA,Nをはじめ、2.92mm(K),SMPといった高周波向け小型コネクタへの取付が可能です。適合可能なコネクタはケーブル毎に異なりますので、詳細は、一覧表のリンク先ページよりご確認ください。
セミリジッドケーブル
周波数帯18～50GHzまでに対応した、セミリジッドケーブルです。無継目金属チューブを用い、セミフレキケーブルよりさらに高い遮蔽性と、少ない減衰を実現した同軸ケーブルです。5種類の太さからケーブル選定頂き、曲げ加工の指定も可能です。SMA,Nをはじめ、2.92mm(K),2.4mm,1.8mm(V)といった高周波向け小型コネクタへの取付が可能です。適合可能なコネクタはケーブル毎に異なりますので、詳細は、一覧表のリンク先ページよりご確認ください。
高周波測定用ケーブル
周波数帯18～60GHzまでに対応した、高周波測定用のフレキシブルケーブルです。SMA,Nをはじめ、3.5mm,2.92mm(K),2.4mm,1.85mm(V)といった高周波向け小型コネクタへの取付が可能です。通常18GHzまで対応出来る両端SMAケーブルにおいて、卓越したケーブル加工技術により、26.5GHzまで対応可能なオプションもございます。
適合可能なコネクタはケーブル毎に異なりますので、詳細は、一覧表のリンク先ページよりご確認ください。
SMAケーブルのよくある質問（FAQ）
Q
SMAケーブルは1本からでも注文できますか？
A
はい、1本からの注文が可能です。在庫品であれば即日出荷も対応しています。
Q
ケーブルの長さは指定できますか？
A
ご希望の長さで加工可能です（数センチ〜数メートルまで対応）。カスタム長もお気軽にご相談ください。
Q
ケーブルの種類は選べますか？
A
はい。RG-316、RG-58、1.5D-2Vなど、ご用途に応じたケーブルをご提案・加工いたします。
Q
SMAと互換性のあるコネクタはありますか？
A
3.5mmコネクタ/2.92mm Kコネクタなど、一部互換性のあるものもございますが、仕様によって異なるため個別にご確認ください。
各種お問い合わせ
「会員登録」頂くと、カタログ・CADデータをはじめ、各種資料がダウンロードできます。
製品の仕様・単価・在庫状況などは、「見積依頼」よりお問い合わせください。
量産前の試作検討には、「サンプル請求」をご好評いただいております。
その他、不明点などございましたら、「よくある質問」を随時更新しておりますので、ご参照ください。
