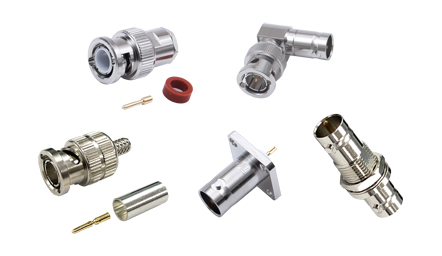

BNC75Ωコネクタとは
放送・情報関連機器等に用いられる、高周波BNC75Ωコネクタです。近年の高精細で大容量な画像伝達規格(12G-SDI等)に対応したコネクタを多数ご用意しています。結合が簡単なバイオネットロック方式（バヨネット、バイヨネットなどとも呼ばれます）を採用しています。
BNCコネクタは、50Ωと75Ωに分かれており、50Ωは主に無線機等の電力の伝送用、75Ωは主にテレビ受像機等の映像・音声信号伝送用となります。
製品一覧
ストレートプラグ
ストレートジャック
アダプター
バルクヘッドアダプター
レセプタクル
L曲がりアダプター
プリント基板用レセプタクル
防水コネクタ
終端器
固定減衰器
アッセンブリー
変換コネクタ
BNC75Ωコネクタ付き同軸ケーブル 在庫品
両端BNC 75Ωプラグ付き 3C-2V同軸ケーブル
両端BNC 75Ωプラグ付き 5C-FB同軸ケーブル
BNC50Ωコネクタ付き同軸ケーブル 在庫品
両端BNCプラグ付き RG-58A/U同軸ケーブル
両端BNCプラグ付き 3D-2V同軸ケーブル
BNC75Ωコネクタ適用ケーブル
JIS規格
豆知識：同軸ケーブルの規格
- JIS規格
- 日本産業規格のケーブル。頭の数字が上がると太くなり、「D：50Ω」「C：75Ω」とインピーダンスを表す。
豆知識：75Ωケーブルの太さの違い
ケーブルメーカーごとの違いがありますので、あくまで参考程度の数値となります。
| ケーブル例 | 太さ目安 |
| 1.5C-2V、1.5C-QEV、1.5C-2W、など | 2.9～3.4mm 前後 |
| 3C-2V、3C-FV、3C-FB、3C-2W、など | 5.4～6.5mm 前後 |
| 5C-2V、5C-FV、5C-FB、5C-2W、など | 7.4～8.3mm 前後 |
| 7C-2V、7C-FB | 10.2～10.4mm 前後 |
＞同軸ケーブルの種類に関する説明こちら
BNC75Ωコネクタの特長
結合方式
バイオネットロック方式は、ネジ切りなどに頼らずに固定出来る、着脱が簡単な結合方式です。ジャック側のガイドに位置を合わせてプラグを挿入し、先端のリング部分をわずかに回転させるとロックされ、内部のバネの力でしっかりと固定されます。逆方向にわずかに回せばすぐに取り外せますが、ネジってバネに固定しているので、ケーブルを引っ張っただけで抜けることはありません。
豆知識：BNCの由来
- Bayonet Neill Concelmanは、Bayonet（銃剣）とNeill Concelman（コネクタの製造メーカー名）から来ており、そこからBNCとなった説があります。
ただ、実は単にBayoNet Connectorの略、Baby-series N Connector の略、British National Connectorの略など名前の由来についてはいくつかの説があるようです。
インピーダンス
BNCコネクタは、50Ωと75Ωに分かれており、50Ωは主に無線機等の電力の伝送用、75Ωは主にテレビ受像機等の映像・音声信号伝送用となります。50Ωタイプのコネクタで75Ωのケーブルを使用する場合は、周波数200MHz以下であれば、75Ωの伝送ラインで使用可能です。200MHzを超えるときは、BNC 75Ωコネクタの使用をお勧めします。
高性能
BNC75Ωには、近年の高精細で大容量な画像伝達規格、12G-SDIに対応したコネクタがございます。4K相当の信号を1本のケーブルで長い距離を伝送でき、高い周波帯域でも安定した特性が得られます。
豆知識：SDI
- SDI（Serial Digital Interface）は、主に業務用映像機器で使われている高速シリアル・インターフェース規格のこと。
SD-SDI、HD-SDI、3G-SDI、6G-SDI、12G-SDIとある。
同軸ケーブルとBNC75Ωコネクタで機器同士を接続し、非圧縮のデジタル映像とデジタル音声を伝送することができる。
12G-SDI向けコネクタは、より高品質な製品が求めらられている。
BNC75Ωコネクタの主な用途
放送・情報関連機器など
BNC75Ωコネクタの規格/寸法
※数値は代表値です。詳しくはお問い合わせください。
| 相当規格（Compatible Standards） | JEITA RC-5233 |
| 特性インピーダンス（Impedance） | 75Ω |
| 結合方式（Conneciton） | バイオネットロック方式（Bayonet Coupling） |
| 定格電圧（Voltage Rating） | AC 500V |
| 耐電圧（Maximum Voltage） |
|
| 絶縁抵抗（Insulation Resistance） | 5,000MΩ min. at DC 500V |
| 接触抵抗（Contact Resistance） | 中心コンタクト間(Centre contact resistance)10mΩ max. at DC1A 外部コンタクト間(Outer conductor continuity)2.5mΩ max. at DC1A |
BNC75Ωコネクタに関するよくある質問
Q
50Ωタイプとの結合は出来ますか？
A
結合出来ます。例えば、BNC 75Ωのジャック ＋ 50ΩのBNCプラグ ＋ 75Ωのケーブルという組み合わせも問題はありません。ただし、周波数200MHz以下でしか使えませんので、インピーダンスを揃えて頂くことを推奨しております。
Q
ケーブル加工品として、より安価にする方法はありますか？
A
コネクタとケーブルの結線方式が、圧着タイプの製品がございます。結線時に圧着工具が必要になりますが、締付タイプより軽量で安価になります。弊社へケーブル加工からご依頼頂ければ、圧着工具を購入する必要もありません。
Q
L曲がりプラグ・ジャックを使いたいのですが、適合ケーブルがありません。
A
BNC 75Ωコネクタに限らず、お使いのケーブルに適合するL曲がりコネクタが無い場合は、ストレートタイプ ＋ L曲がりアダプタの組み合わせで対応頂くことが多いです。
Q
半田付け、圧着工具が必要ないプラグはありますか？
A
ワンタッチ締付タイプのプラグがございます。現場加工などでは、半田付けは手間です。また、圧着工具は高価ですので、コネクタが小Lotの時に圧着工具も購入頂けるケースは少ないです。現場加工での煩わしさを解消するため、ワンタッチ締付タイプのプラグを重宝頂いてます。
Q
高電圧に対応した製品はありますか？
A
BNCコネクタの定格電圧は500Vですが、バイオネットロック方式のコネクタで、MHV（定格電圧1.6kV）、SHV（定格電圧3.5kV）の製品がございます。BNCコネクタとの結合は出来ませんが、高電圧製品の開発時にご利用ください。
