BNCコネクタとは
BNCコネクタは、結合が簡単なバイオネットロック方式を採用した、インピーダンス50Ω/75Ωのコネクタです。
50Ω：主に無線機等の電力の伝送用 ＞BNC 50Ωコネクタの一覧はこちら
75Ω：主にテレビ・カメラ等の映像・音声信号伝送用 ＞BNC 75Ωコネクタの一覧はこちら
同軸ケーブルへの、代表的なコネクタ取付方法
BNCケーブルにおいて、コネクタの取付方式は「半田・締付」「圧着・圧着」のどちらかが一般的です。
それぞれのメリットを記載します。

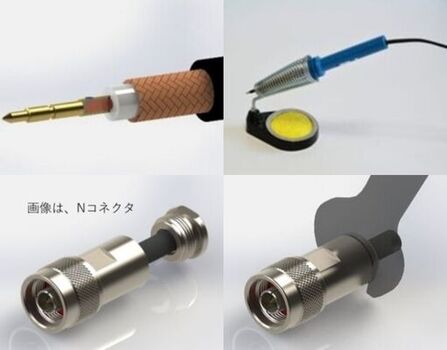

半田・締付タイプ
※左右にスクロールして表をご覧ください。
| コネクタ | ケーブル | 取付方法 |
| 中心コンタクト | 内部導体（芯線） | 半田付け |
| 本体 | 外部被覆（ジャケット） | ナット締付 |
・圧着工具が不要
圧着工具分のコストを抑えることが出来ます。
・ケーブルが抜けづらい
ケーブルが10m以上の場合、特にオススメです。

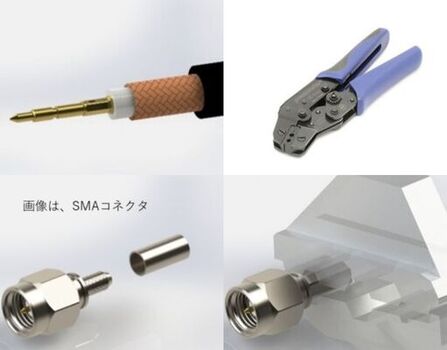

圧着・圧着タイプ
※左右にスクロールして表をご覧ください。
| コネクタ | ケーブル | 取付方法 |
| 中心コンタクト | 内部導体（芯線） | 圧着 |
| 本体 | 外部被覆（ジャケット） | 圧着 |
・コネクタが軽量で安価
圧着工具購入してあれば、コストを抑えることが出来ます。
・取り付けが容易
現場施工において、半田付けは難しくて手間がかかるので、圧着がオススメです。
半田・締付タイプ BNCケーブルの作り方
圧着・圧着タイプ BNCケーブルの作り方
BNCケーブルの種別
「半田・締付」「圧着・圧着」にて、トーコネのBNCコネクタに取付可能な同軸ケーブル種別を、表にまとめました。
ケーブルインピーダンス 50Ω
※左右にスクロールして表をご覧ください。
| ケーブル種別 | コネクタ取付方法 | 対象コネクタ | |
| 中心コンタクト | 本体 | ||
| 1.5D ※1.5D-2V、完成品在庫あり |
半田 | 締付 | こちら |
| 圧着 | 圧着 | こちら | |
| 2.5D | 半田 | 締付 | こちら |
| 3D ※3D-2V、完成品在庫あり |
半田 | 締付 | こちら |
| 圧着 | 圧着 | こちら | |
| 3.5D | 半田 | 締付 | こちら |
| 5D | 半田 | 締付 | こちら |
| 圧着 | 圧着 | こちら | |
| 8D | 半田 | 締付 | こちら |
| RG ※RG-58A/U、完成品在庫あり |
半田 | 締付 | こちら |
| 圧着 | 圧着 | こちら | |
その他の取付方法に関しては、対象コネクタを後述しております。
未検証にはなりますが、机上確認で他ケーブルに取り付けられる場合もございます。
まずは一度、お問い合わせください。
ケーブルインピーダンス 75Ω
※左右にスクロールして表をご覧ください。
| ケーブル種別 | コネクタ取付方法 | 対象コネクタ | |
| 中心コンタクト | 本体 | ||
| 1.5C | 半田 | 締付 | こちら ※50Ω用のため、不整合 |
| 圧着 | 圧着 | こちら | |
| 2.5C | 半田 | 締付 | こちら ※50Ω用のため、不整合 |
| 2.8C | 圧着 | 圧着 | こちら |
| 3C ※3C-2V、完成品在庫あり |
半田 | 締付 | こちら ※50Ωのため、不整合 |
| 半田 or 圧着 | 締付 | こちら | |
| 圧着 | 圧着 | こちら | |
| 3.3C | 圧着 | 圧着 | こちら |
| 5C ※5C-FB、完成品在庫あり |
半田 | 締付 | こちら ※50Ωのため、不整合 |
| 半田 | 締付 | こちら | |
| 圧着 | 圧着 | こちら | |
| 5.5C | 圧着 | 圧着 | こちら |
| 7C | 半田 | 締付 | こちら ※50Ω用のため、不整合 |
| 半田 | 締付 | こちら | |
その他の取付方法に関しては、対象コネクタを後述しております。
未検証にはなりますが、机上確認で他ケーブルに取り付けられる場合もございます。
まずは一度、お問い合わせください。
特殊な取付方法を採用した、BNCコネクタ
BNCケーブルにおいて、コネクタの取付方式は「半田・締付」「圧着・圧着」のどちらかが一般的です。
トーコネでは、上記以外の取付方式を採用したBNCコネクタをカタログラインナップしており、
施工効率・対象ケーブル・工具コストなど、状況に応じてご提案可能です。

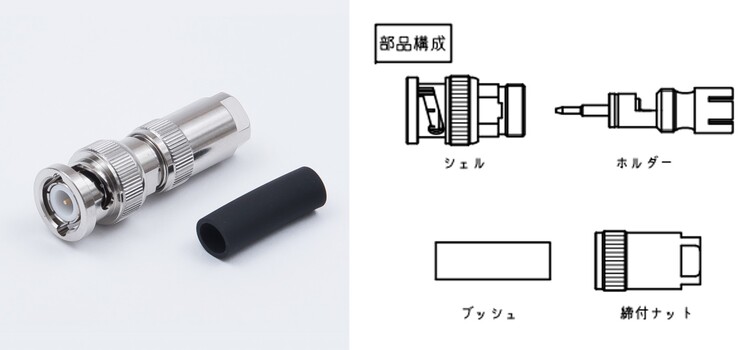

中心コンタクト・本体の取付で、半田を採用
中心コンタクト・本体の取付で、どちらも半田付けを採用。
手間と引き換えに、BNCでもっとも多い種類のケーブルへ取付可能となる。
対象ケーブルやケーブル取付図は、全製品HPからダウンロード可能です。
製品詳細を開き「ケーブル取付図を見る」をご参照ください。
対象コネクタ
50Ω：BNCP-117NA

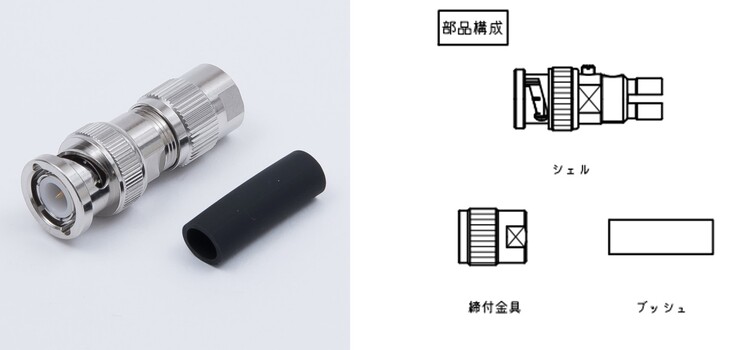

中心コンタクト：ネジ止め、本体：締付を採用
中心コンタクト：ネジ止め、本体：締付を採用。
無半田・無圧着で、ドライバーとナット/スパナのみで取付可能。
取付可能なケーブル種も多く、部品点数も少ない。
対象ケーブルやケーブル取付図は、全製品HPからダウンロード可能です。
製品詳細を開き「ケーブル取付図を見る」をご参照ください。
対象コネクタ
50Ω：BNCP-117-SCPT

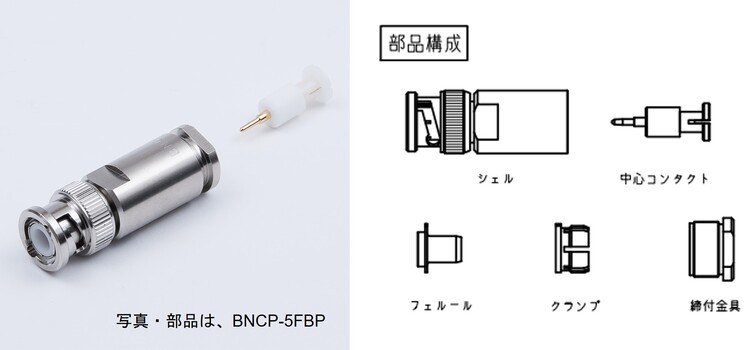

中心コンタクト・本体の両方で、締付を採用

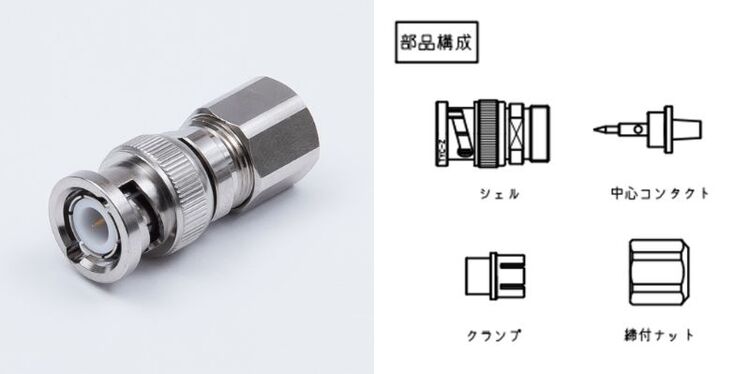

本体の取付で、トリプルチャック方式を採用
本体の取付で、接続部の堅牢性が高い、トリプルチャック方式を採用してます。
クランプとナットで、ケーブルをしっかり掴みます。
対象ケーブルやケーブル取付図は、全製品HPからダウンロード可能です。
製品詳細を開き「ケーブル取付図を見る」をご参照ください。
対象コネクタ ※製品名の後半に、「Z」が付きます。
50Ω：BNCP-〇Z

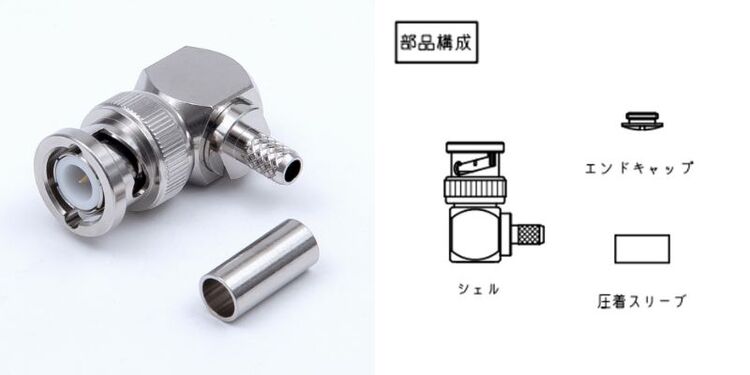

中心コンタクト：半田、本体：圧着を採用
中心コンタクト：半田、本体：圧着を採用。
対象ケーブルやケーブル取付図は、全製品HPからダウンロード可能です。
製品詳細を開き「ケーブル取付図を見る」をご参照ください。
対象コネクタ
50Ω：一覧
