BNCP-117-SCPT
BNCコネクタ
BNCP-117-SCPT
3521
50Ω
ストレートプラグ
3C-2V,EM-５C-2E,５C-2V,EM-3C-2E,５C-FB
在庫品
RoHS2
| 在庫 | お問い合わせください |
|---|
| 単価 | お問い合わせください |
|---|
表紙付仕様書/RoHS/非該当証明書/CADデータ
各種ダウンロード
各種ダウンロード
概要

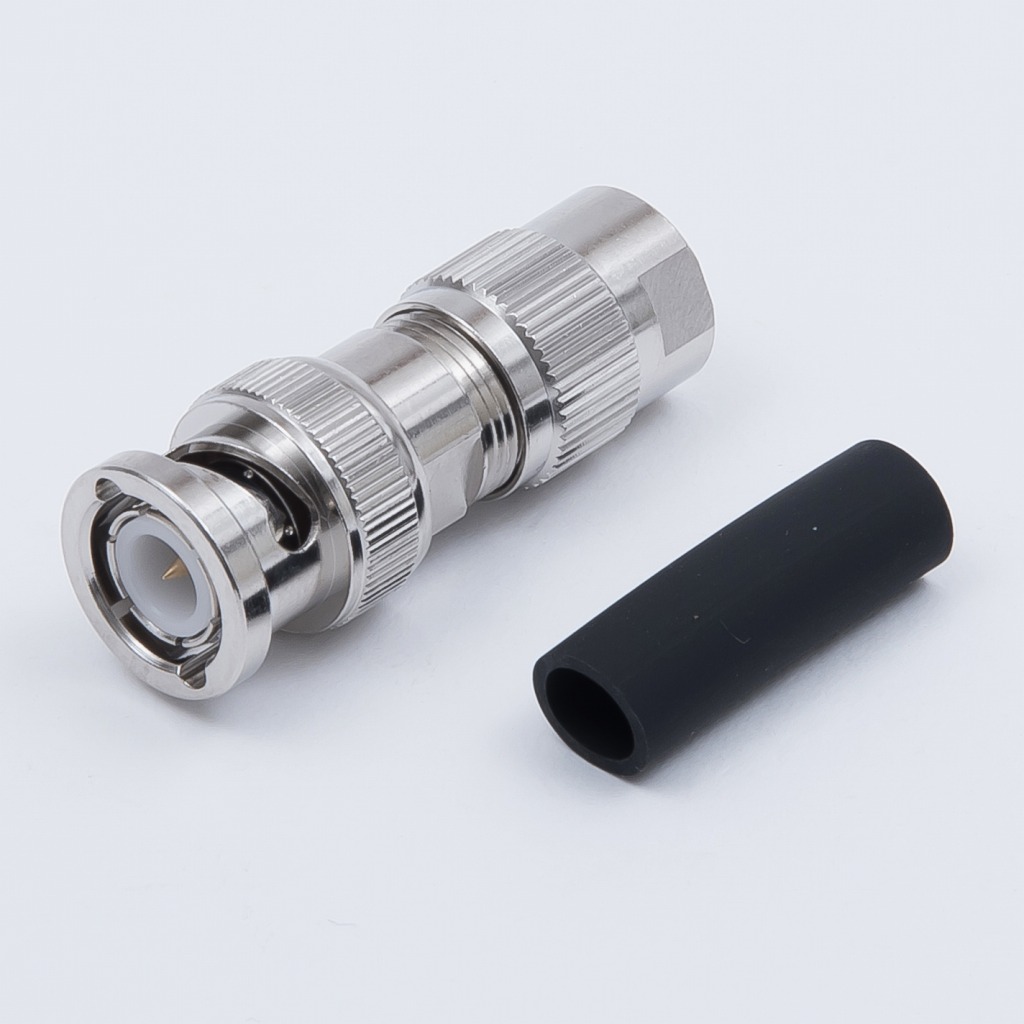

3C-2V、EM-5C-2E、5C-2V、EM-3C-2E、5C-FBケーブルに適合するBNC型ストレートプラグです。中心コンタクトはねじ留め、本体は締付タイプとなっており、圧着工具や半田付けは不要となります。詳しい取付方法は取付仕様書をご確認ください。全角：ＢＮＣＰ－１１７－ＳＣＰＴ質量：約19.8g
仕様
| 嵌合部形状 | プラグ |
|---|
| 特性インピーダンス | 50Ω |
|---|
| 定格電圧 | AC 500V |
|---|
| 使用周波数範囲 | 4GHz |
|---|
| 絶縁抵抗 | DC 500Vにて1000MΩ以上 |
|---|
| 耐電圧 | AC 1500V 1分間 |
|---|
| 接触抵抗 | 3mΩ以下 |
|---|
| 使用温度範囲 | -40～+85℃ |
|---|
材質／表面処理／結線方式
| 中心コンタクト | リン青銅／金めっき／ネジ留め |
|---|
| 外部コンタクト | 黄銅／ニッケルめっき／締め付け |
|---|
