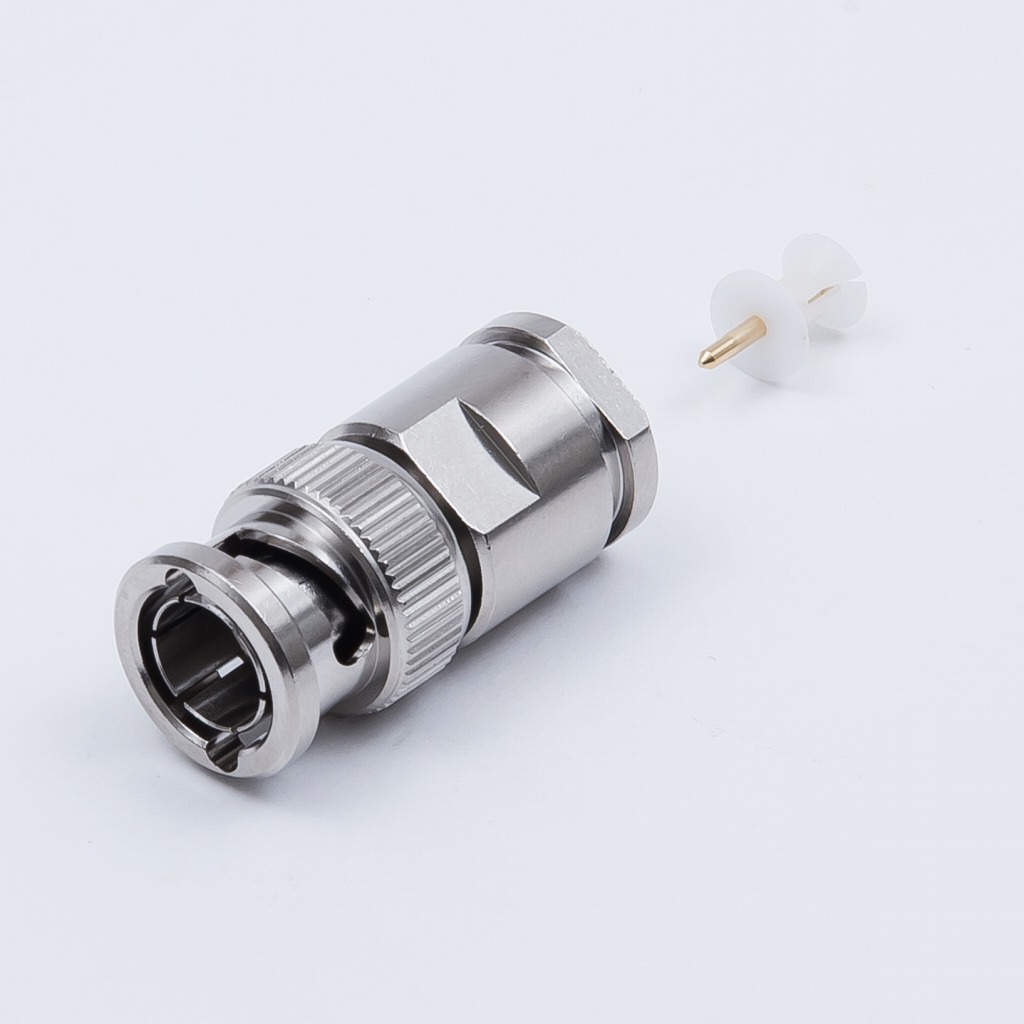

BNCP-5SPN

BNC75Ωコネクタ

BNCP-5SPN

3198
BNCP-5SPN
BNCP-5SPN
75Ω
ストレートプラグ
5C-FB,S-5C-FB,5C-2V
在庫品
RoHS2
在庫お問い合わせください
単価お問い合わせください

概要

5C-FB、S-5C-FB、5C-2Vケーブルに適合するBNC75Ω型ストレートプラグです。ワンタッチ締付タイプとなっており、圧着工具や半田付けは不要となります。詳しい取付方法は取付仕様書をご確認ください。

仕様

嵌合部形状プラグ
特性インピーダンス75Ω
定格電圧AC 500V
使用周波数範囲3GHz
絶縁抵抗DC 500Vにて5000MΩ以上
耐電圧AC 1500V 1分間
接触抵抗3mΩ以下
電圧定在波比1.2以下(0.3~3000MHz(5C-FB,S-5C-FB)),(0.3~1000MHz(5C-2V))
使用温度範囲-40~+85℃

材質/表面処理/結線方式

中心コンタクト黄銅/金めっき/締め付け
外部コンタクト黄銅/ニッケルめっき/締め付け
