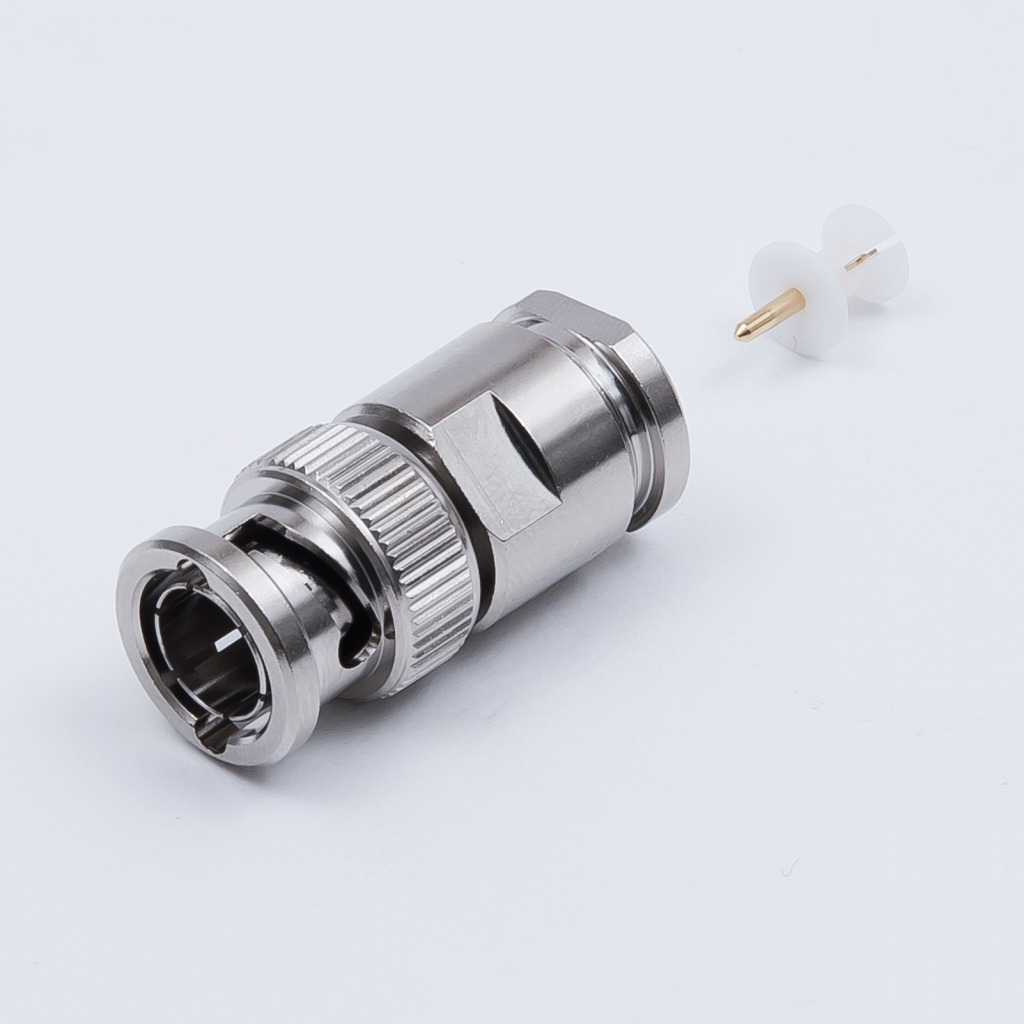

BNCP-3SPN
BNC75Ωコネクタ
BNCP-3SPN
3197
75Ω
ストレートプラグ
3C-2V
在庫品
RoHS2
| 在庫 | お問い合わせください |
|---|
| 単価 | お問い合わせください |
|---|
表紙付仕様書/RoHS証明書/CADデータ など
各種ダウンロード
各種ダウンロード
概要
3C-2Vケーブルに適合するBNC75Ω型ストレートプラグです。ワンタッチ締付タイプとなっており、圧着工具や半田付けは不要となります。詳しい取付方法は取付仕様書をご確認ください。全角：ＢＮＣＰ－３ＳＰＮ
仕様
| 嵌合部形状 | プラグ |
|---|
| 特性インピーダンス | 75Ω |
|---|
| 定格電圧 | AC 500V |
|---|
| 使用周波数範囲 | 3GHz |
|---|
| 絶縁抵抗 | DC 500Vにて5000MΩ以上 |
|---|
| 耐電圧 | AC 1500V 1分間 |
|---|
| 接触抵抗 | 3mΩ以下 |
|---|
| 電圧定在波比 | 1.2以下（0.3～3000MHz） |
|---|
| 使用温度範囲 | -40～+85℃ |
|---|
材質／表面処理／結線方式
| 中心コンタクト | 黄銅／金めっき／締め付け |
|---|
| 外部コンタクト | 黄銅／ニッケルめっき／締め付け |
|---|
