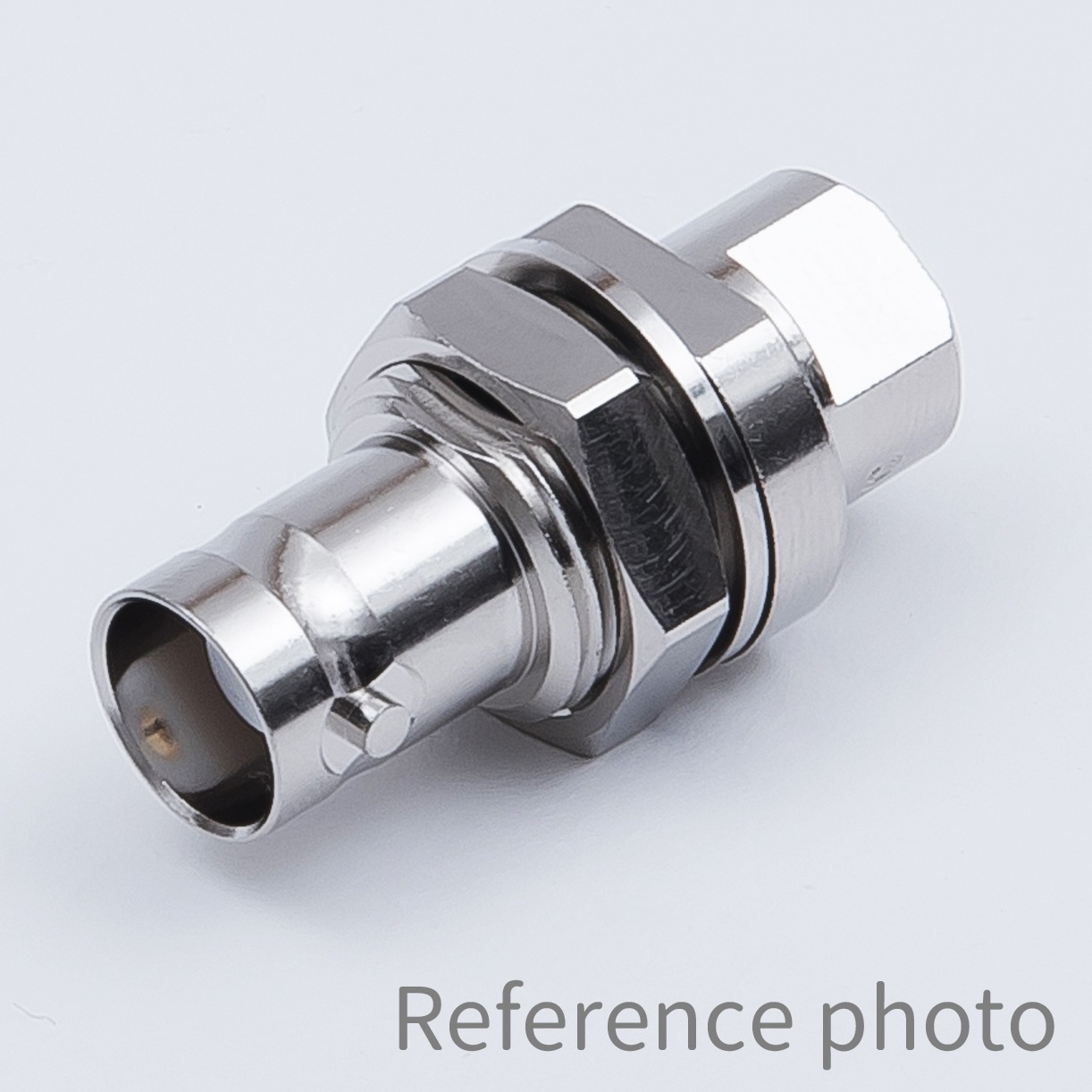

BNC-BJ-1.5W
BNCコネクタ
BNC-BJ-1.5W
903190
50Ω
バルクヘッドジャック
1.5D-2W,1.5D-QEW
RoHS2
受注生産品
| 在庫 | お問い合わせください |
|---|
| 単価 | お問い合わせください |
|---|
表紙付仕様書/RoHS証明書/CADデータ など
各種ダウンロード
各種ダウンロード
概要
1.5D-2W、1.5D-QEWケーブルに適合するBNC型バルクヘッドジャックです。取付可能なパネルの厚さは3.0ｍｍまでになります。中心コンタクトは圧着タイプ、本体は締付タイプになります。取付加工にはTA-16、またはTA-34が必要です。全角：ＢＮＣ－ＢＪ－１．５ＷＴＡ－１６，ＴＡ－３４
仕様
| 嵌合部形状 | ジャック |
|---|
| 特性インピーダンス | 50Ω |
|---|
| 定格電圧 | AC 500V |
|---|
| 絶縁抵抗 | DC 500Vにて1000MΩ以上 |
|---|
| 耐電圧 | AC 1500V 1分間 |
|---|
| 接触抵抗 | 3mΩ以下 |
|---|
| 使用温度範囲 | -40～+85℃ |
|---|
| 圧着工具 | TA-16,TA-34 |
|---|
材質／表面処理／結線方式
| 中心コンタクト | リン青銅／金めっき／圧着 |
|---|
| 外部コンタクト | 黄銅／ニッケルめっき／締め付け |
|---|
