同軸コネクタ(coaxial connector)とは
同軸コネクタ(coaxial connector)とは同軸ケーブルと装置(電気器具)を接続するための部品です。高周波(RF)製品に使用されます。
コネクタの形状は国際規格で決まっており、同じ種類のコネクタであれば異なるメーカーでも接続できます。
基本的に接続部は、オスとメスの形状になっており、それぞれの名称をプラグ(オス)、ジャック(メス)と呼びます。
同軸ケーブルと組み合わせて使用されるコネクタには、使用する周波数帯やインピーダンス特性により複数のタイプがあります。

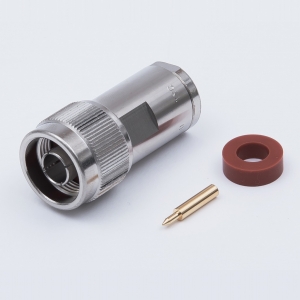

プラグ(オス)
![同軸コネクタ|プラグ](/dcms_media/image/%E5%90%8C%E8%BB%B8%E3%82%B3%E3%83%8D%E3%82%AF%E3%82%BF%EF%BD%9CNP-5-U.jpg)

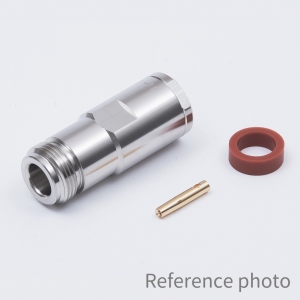

ジャック(メス)
![同軸コネクタ|ジャック](/dcms_media/image/%E5%90%8C%E8%BB%B8%E3%82%B3%E3%83%8D%E3%82%AF%E3%82%BF%EF%BD%9CNJ-5-U.jpg)
同軸ケーブル(coaxial cable)とは
同軸ケーブルは、電気通信に使われる被覆電線の一種です。高周波(RF)製品に、以下のような目的で使用されます。
1. TV受像機や無線機と、アンテナとを繋ぐ【給電線用】として使用
2. 計測機器や音声・映像といたった【信号の伝送用】として使用
3. 高周波信号の伝送を中心とした【機器内部の配線用】として使用
送信側から受信側へ効率よく高周波信号を伝送するには、ロスを最小にして反射を生じさせないようにする必要があります。
そのため同軸ケーブルは、不平衡接続である、外部への電磁波の漏れが少ない、ある程度の柔軟性がある、といった特徴があります。
また、反射を生じさせないためには、機器同士のインピーダンス特性が同じであることはもちろん、
同軸ケーブル・コネクタのインピーダンスも一致して、整合が取れている状態が望ましいです。
特性インピーダンスが特に指定されないようなものは「シールド線」として「同軸ケーブル」とは区別することもあります。
ケーブルとコネクタの取付
同軸コネクタは、プラグ・ジャックそれぞれを同軸ケーブルに取り付け、
同軸コネクタ同士をプラグ・ジャックで嵌合させることにより、信号伝送が可能となります
ケーブルへの取付方法に関しては、対象製品全てで「ケーブル取付図」をUPしておりますので、そちらをご参照ください。

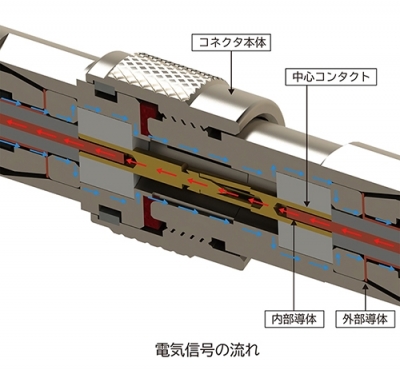

![同軸ケーブルの基本構造](/dcms_media/image/dojiku_connector_img03.jpg)
![同軸ケーブルの基本構造](/dcms_media/image/dojiku_connector_img02.jpg)
同軸コネクタ(coaxial connector)の種類

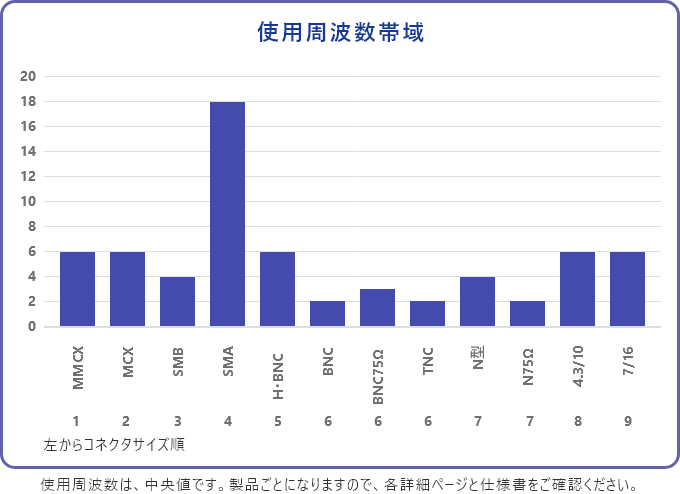

同軸コネクタ(coaxial connector)の周波数帯域
![同軸コネクタの周波数帯域](/dcms_media/image/%E3%82%B0%E3%83%AB%E3%83%BC%E3%83%97%206.png)

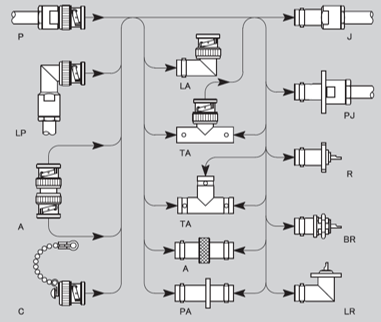

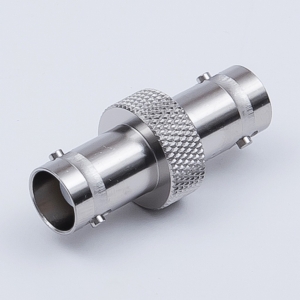

同軸コネクタ(coaxial connector)の機能分類
オス開口部とメス開口部で、中心コンタクト同士を接続させることを、「嵌合」するといいます。
機能分類ごとの嵌合組み合わせは、以下の通りです。
同軸コネクタ(coaxial connector)、中心コンタクトとの接続方法
基本的に、オス開口部にはオス中心コンタクトが使われ、メス開口部にはメス中心コンタクトが使われます。
プラグとジャックは、それぞれ中心コンタクトが同軸ケーブルの芯線と半田付け(一部製品は圧着)しています。
中心コンタクトとケーブル芯線を半田付け
![オス中心コンタクトを半田付け](/dcms_media/image/%E3%82%AA%E3%82%B9%E4%B8%AD%E5%BF%83%E3%82%B3%E3%83%B3%E3%82%BF%E3%82%AF%E3%83%88%E3%82%92%E5%8D%8A%E7%94%B0%E4%BB%98%E3%81%91.jpg)
オス中心コンタクトを半田付け
![メス中心コンタクトを半田付け](/dcms_media/image/%E3%83%A1%E3%82%B9%E4%B8%AD%E5%BF%83%E3%82%B3%E3%83%B3%E3%82%BF%E3%82%AF%E3%83%88%E3%82%92%E5%8D%8A%E7%94%B0%E4%BB%98%E3%81%91.jpg)
メス中心コンタクトを半田付け
中心コンタクトとケーブル芯線を圧着
![オス中心コンタクトを圧着](/dcms_media/image/%E3%82%AA%E3%82%B9%E4%B8%AD%E5%BF%83%E3%82%B3%E3%83%B3%E3%82%BF%E3%82%AF%E3%83%88%E3%82%92%E5%9C%A7%E7%9D%80.jpg)
オス中心コンタクトを圧着
![メス中心コンタクトを圧着](/dcms_media/image/%E3%83%A1%E3%82%B9%E4%B8%AD%E5%BF%83%E3%82%B3%E3%83%B3%E3%82%BF%E3%82%AF%E3%83%88%E3%82%92%E5%9C%A7%E7%9D%80.jpg)
メス中心コンタクトを圧着
◎専用工具が必要だが、施工効率は良い
豆知識:リバースタイプとは
海外製の無線通信機器では、リバースタイプが存在します。
プラグでメスコンタクト、ジャックでオスコンタクトが採用され、通常と逆となります。
同軸コネクタ(coaxial connector)、ケーブルとの接続方法
ケーブルの取付時の接線方法には、大きく以下の3種類があります。

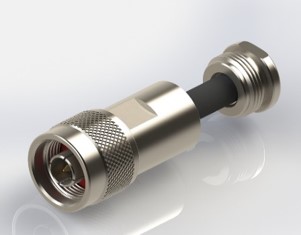

締付
コネクタボディがシェルと締付金具に分かれている。ケーブルがボディに入った状態で締付金具を挟み、スパナで締め付ける。
◎専用の工具は不要。ケーブルが長い場合、締付タイプは安心。
△圧着タイプより高価
![オス中心コンタクトを圧着](/dcms_media/image/%E5%9C%A7%E7%9D%80.jpg)
![矢印.png](/dcms_media/image/%E7%9F%A2%E5%8D%B0.png)
![メス中心コンタクトを圧着](/dcms_media/image/%E5%9C%A7%E7%9D%802.jpg)

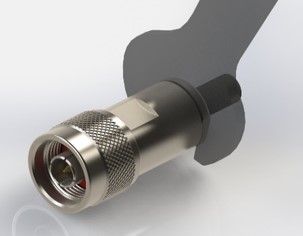

スパナで締め付ける

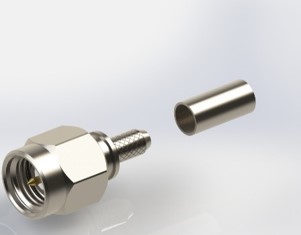

圧着
コネクタボディがシェルとスリーブに分かれている。ケーブルがボディに入った状態でスリーブを挟み、圧着工具で締め付ける。
◎締付タイプより安価で、接線も簡単。
△専用の圧着工具が必要。ケーブルが長い場合、圧着が甘いと抜けやすい。
![オス中心コンタクトを圧着](/dcms_media/image/%E5%8D%8A%E7%94%B0%E4%BB%98%E3%81%91.jpg)
![矢印.png](/dcms_media/image/%E7%9F%A2%E5%8D%B0.png)
![メス中心コンタクトを圧着](/dcms_media/image/%E5%8D%8A%E7%94%B0%E4%BB%98%E3%81%912.jpg)

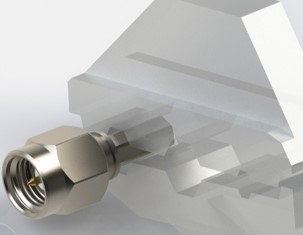

専用工具で圧着
半田
通常の同軸ケーブルではほぼないが、セミリジッド・セミフレキなどに取り付けるコネクタは、半田付けとなる。
同軸コネクタ(coaxial connector)の形状
各機能分類ごとに、様々な形状の製品をラインナップしており、利用シーンに応じて使い分けて頂いております。
以下、代表的な形状です。

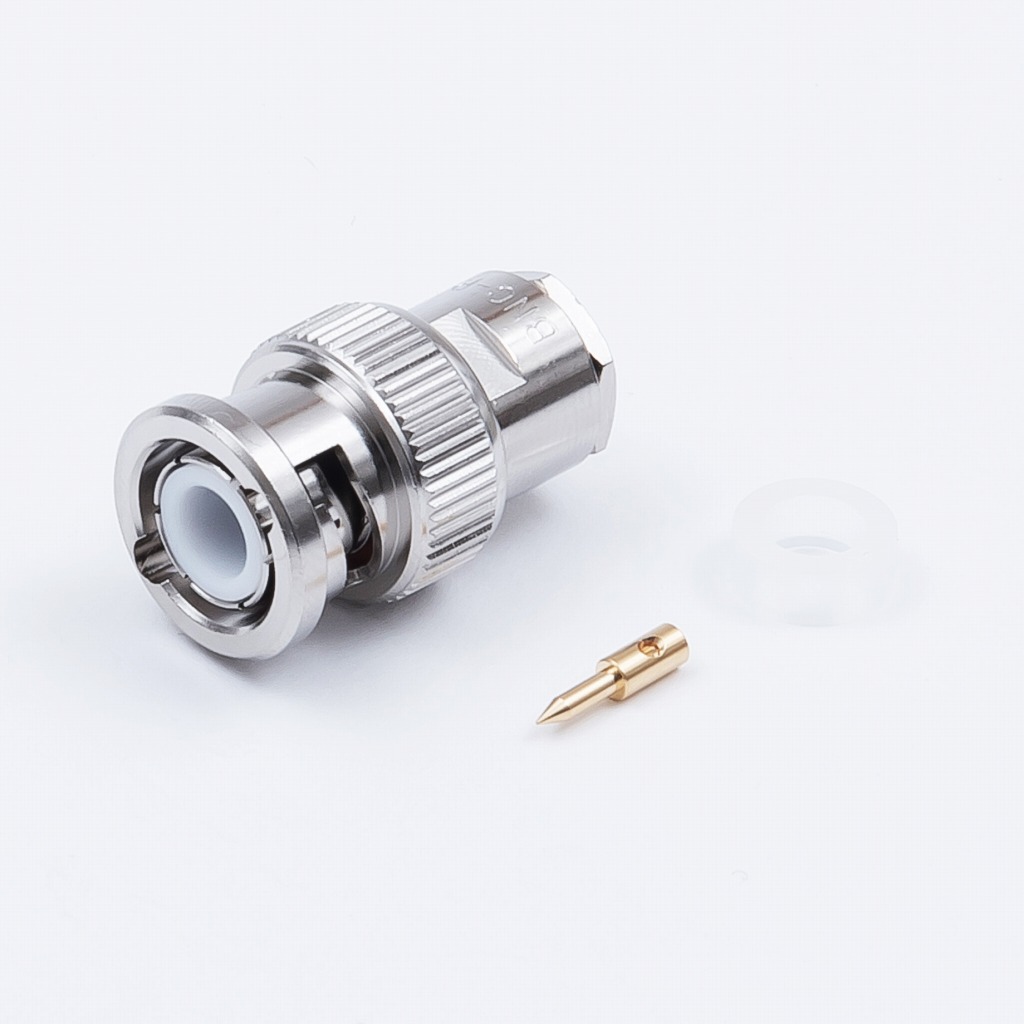

ストレート
プラグ・ジャックともに、もっとも一般的で、もっとも利用シーンが多いタイプです。
![同軸コネクタ|ストレート](/dcms_media/image/%E5%90%8C%E8%BB%B8%E3%82%B3%E3%83%8D%E3%82%AF%E3%82%BF%EF%BD%9C%E3%82%B9%E3%83%88%E3%83%AC%E3%83%BC%E3%83%88.jpg)

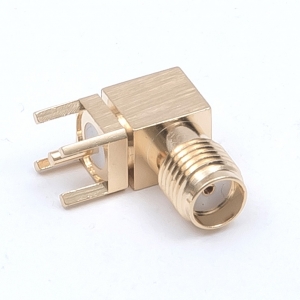

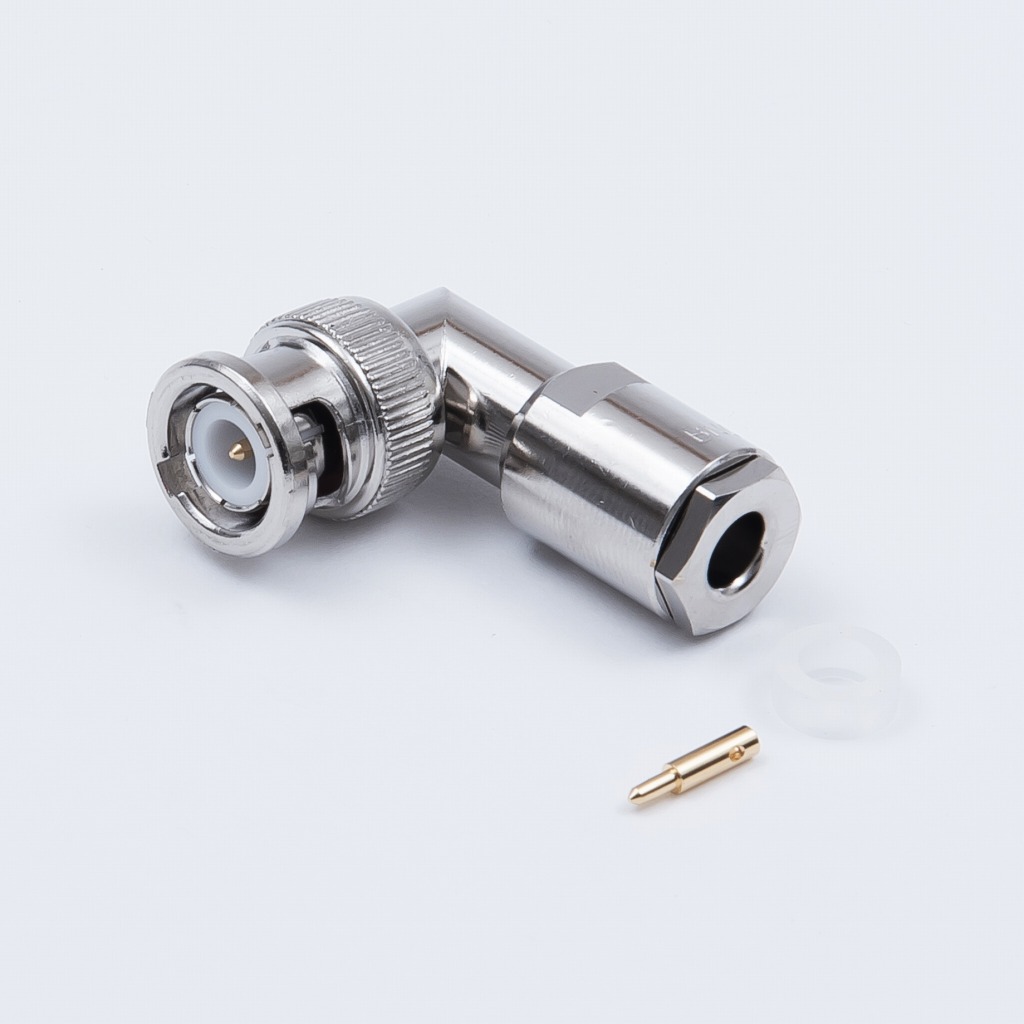

L曲がり
L字・ライトアングルなどとも呼ばれ、ボディが直角になっているタイプです。プラグ・アダプタなどのL曲がりがあり、機器やケーブルの設置・配置場所に応じて、便利に活用頂けます。
![同軸コネクタ|L曲がりプラグ](/dcms_media/image/%E5%90%8C%E8%BB%B8%E3%82%B3%E3%83%8D%E3%82%AF%E3%82%BF%EF%BD%9CL%E6%9B%B2%E3%81%8C%E3%82%8A%E3%83%97%E3%83%A9%E3%82%B0.jpg)

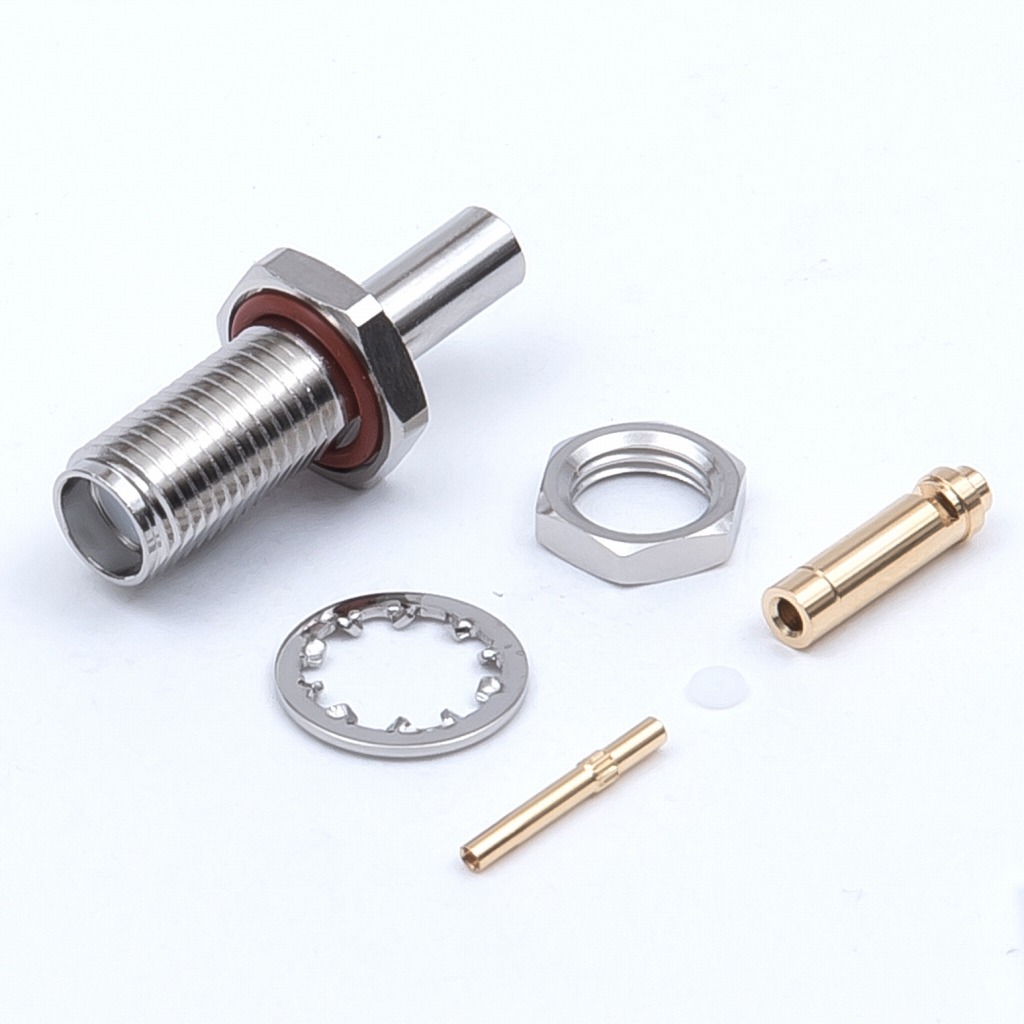

バルクヘッドジャック
筐体のパネルを、ナットで挟み込むタイプのジャックです。
![同軸コネクタ|バルクヘッドジャック](/dcms_media/image/%E5%90%8C%E8%BB%B8%E3%82%B3%E3%83%8D%E3%82%AF%E3%82%BF%EF%BD%9C%E3%83%91%E3%83%8D%E3%83%AB%E3%83%98%E3%83%83%E3%83%89%E3%82%B8%E3%83%A3%E3%83%83%E3%82%AF.jpg)

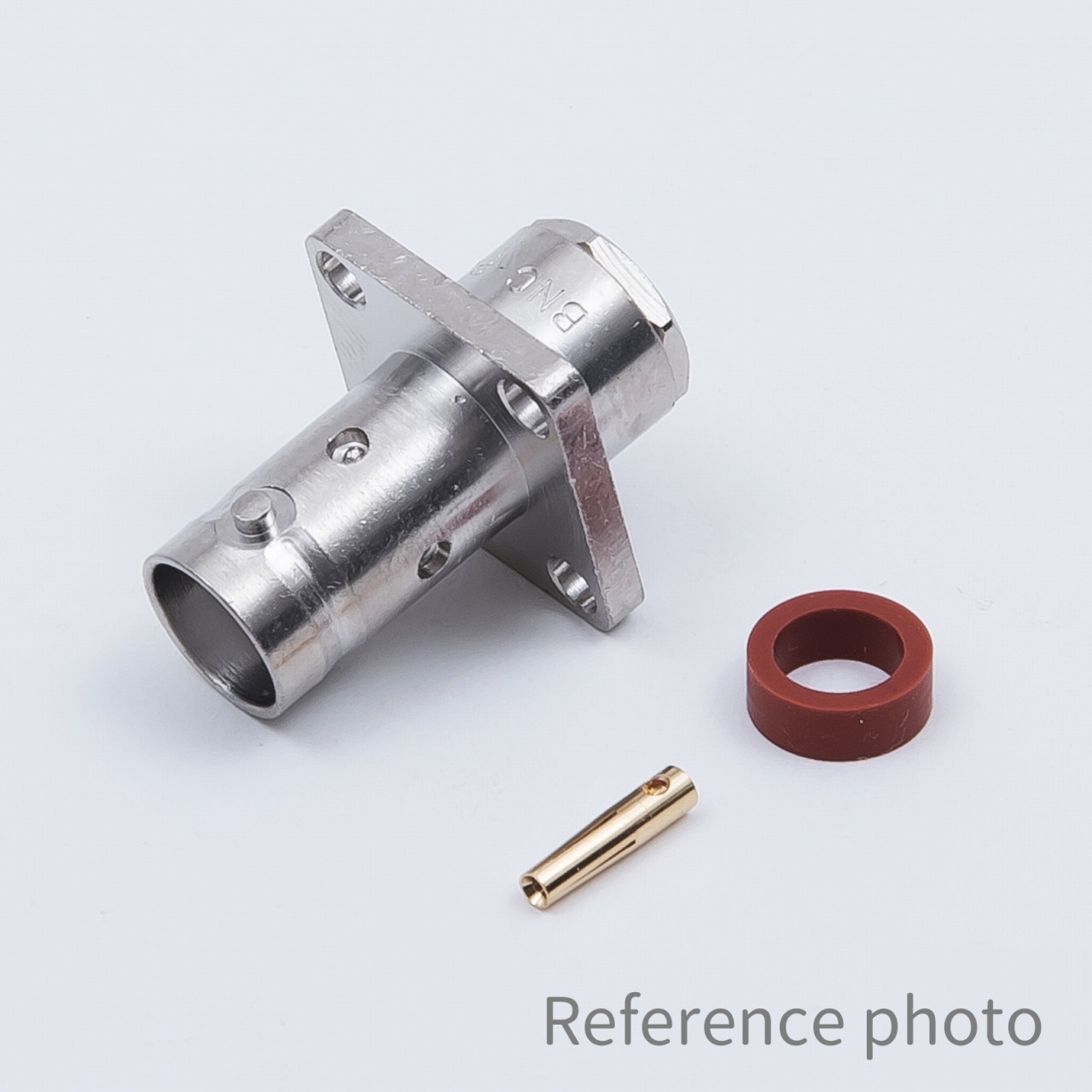

パネルジャック
筐体のパネルを、ネジによる4点止めするタイプのジャックです。2点止めのタイプもあります。
![同軸コネクタ|パネルジャック](/dcms_media/image/%E5%90%8C%E8%BB%B8%E3%82%B3%E3%83%8D%E3%82%AF%E3%82%BF%EF%BD%9C%E3%83%91%E3%83%8D%E3%83%AB%E3%82%B8%E3%83%A3%E3%83%83%E3%82%AF.jpg)

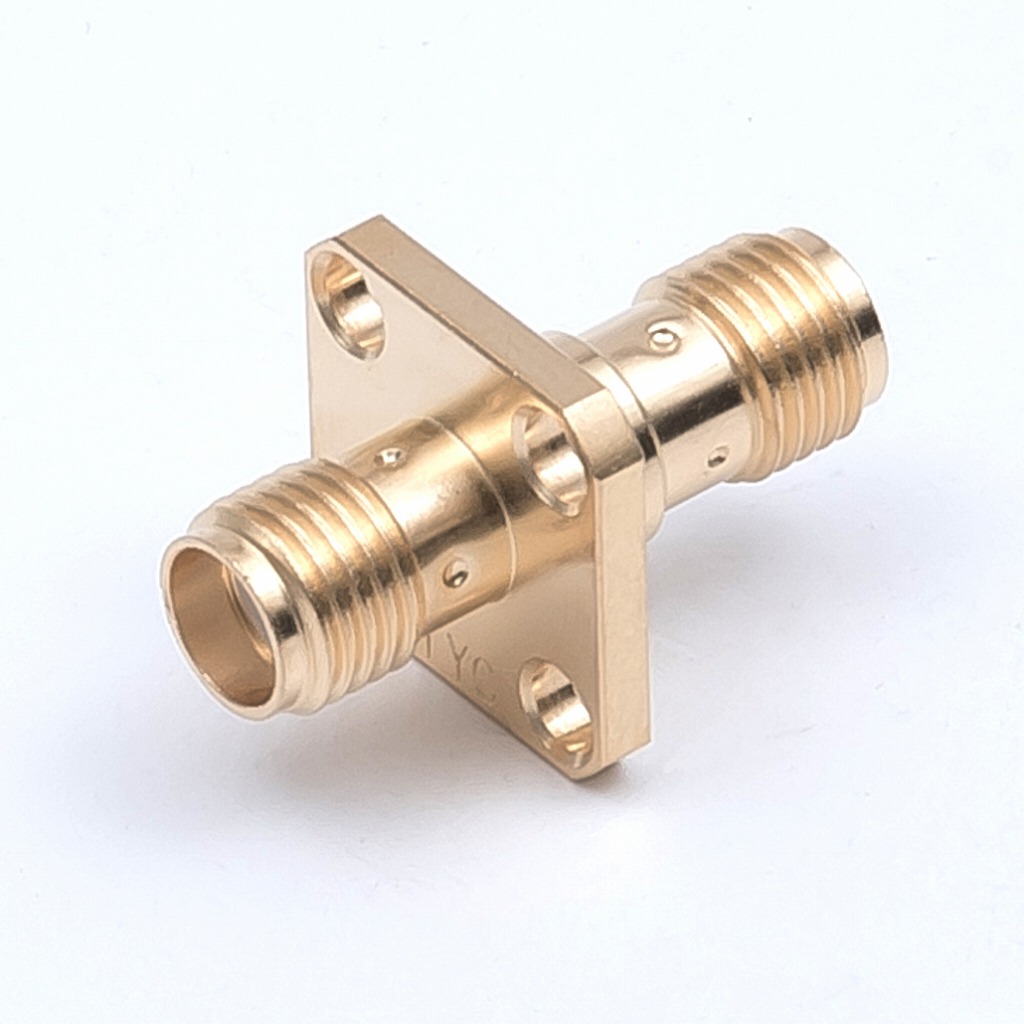

パネルアダプタ
通常の延長目的ではなく、筐体のパネルを挟んで、ケーブル同士を繋ぐときなどに使用されます。
![同軸コネクタ|パネルアダプタ](/dcms_media/image/%E5%90%8C%E8%BB%B8%E3%82%B3%E3%83%8D%E3%82%AF%E3%82%BF%EF%BD%9C%E3%83%91%E3%83%8D%E3%83%AB%E3%82%A2%E3%83%80%E3%83%97%E3%82%BF.jpg)

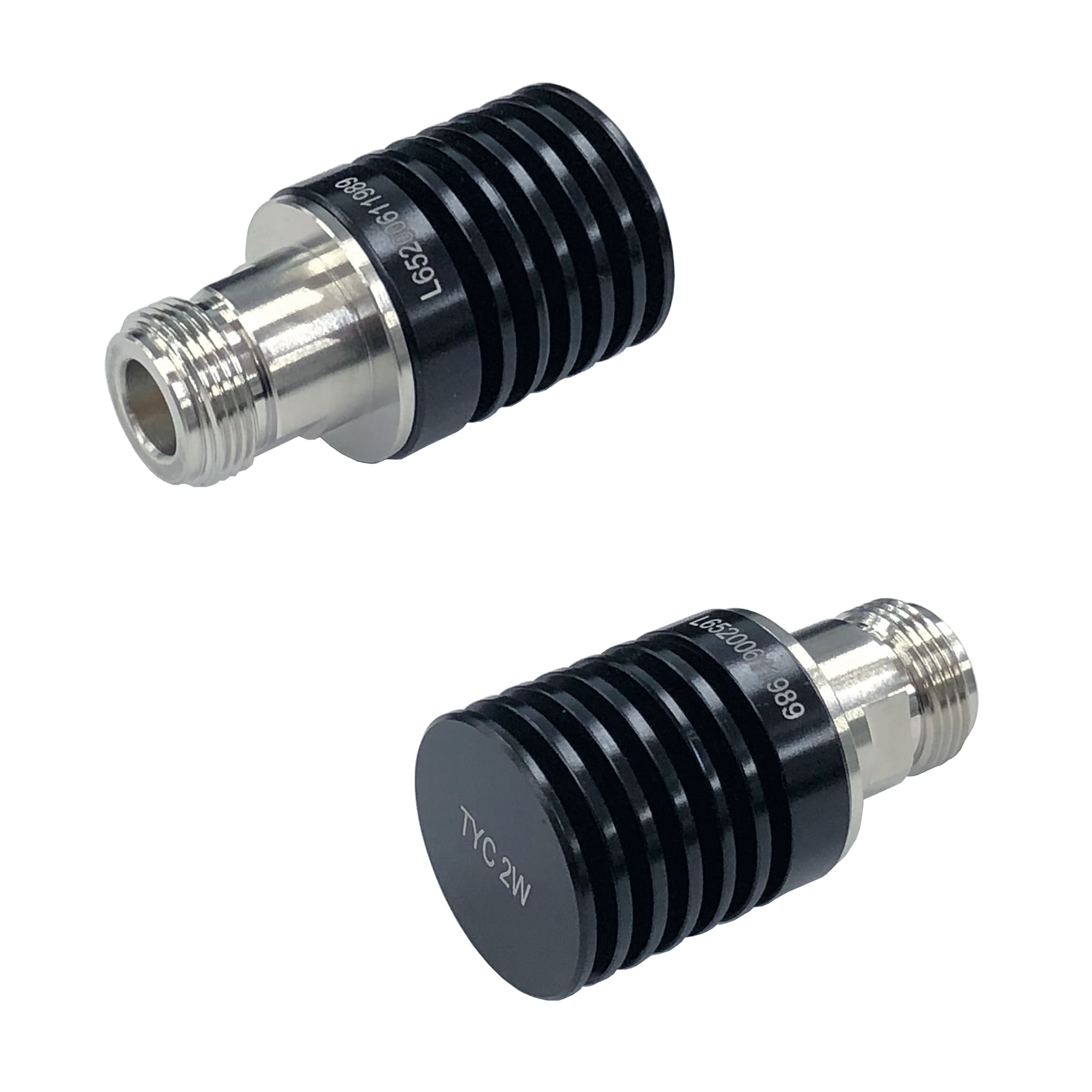

終端器
空きポートなどを閉じるためや、受け側の終端に使われる。内部に終端抵抗を持ち、無反射終端器・ターミネータ(終端抵抗)・ダミーロードなどとも呼ばれます。
![同軸コネクタ|終端器](/dcms_media/image/%E5%90%8C%E8%BB%B8%E3%82%B3%E3%83%8D%E3%82%AF%E3%82%BF%EF%BD%9C%E7%B5%82%E7%AB%AF%E5%99%A8.jpg)
同軸コネクタ(coaxial connector)の製品用途例
前述した通り、同軸コネクタは同軸ケーブルと装置を接続するための部品です。
装置の大きさや設置場所、使用周波数帯に応じて、同軸コネクタの選定をして頂きます。
以下、製品用途例に応じ、よく使われる同軸コネクタの種類を記載致します。

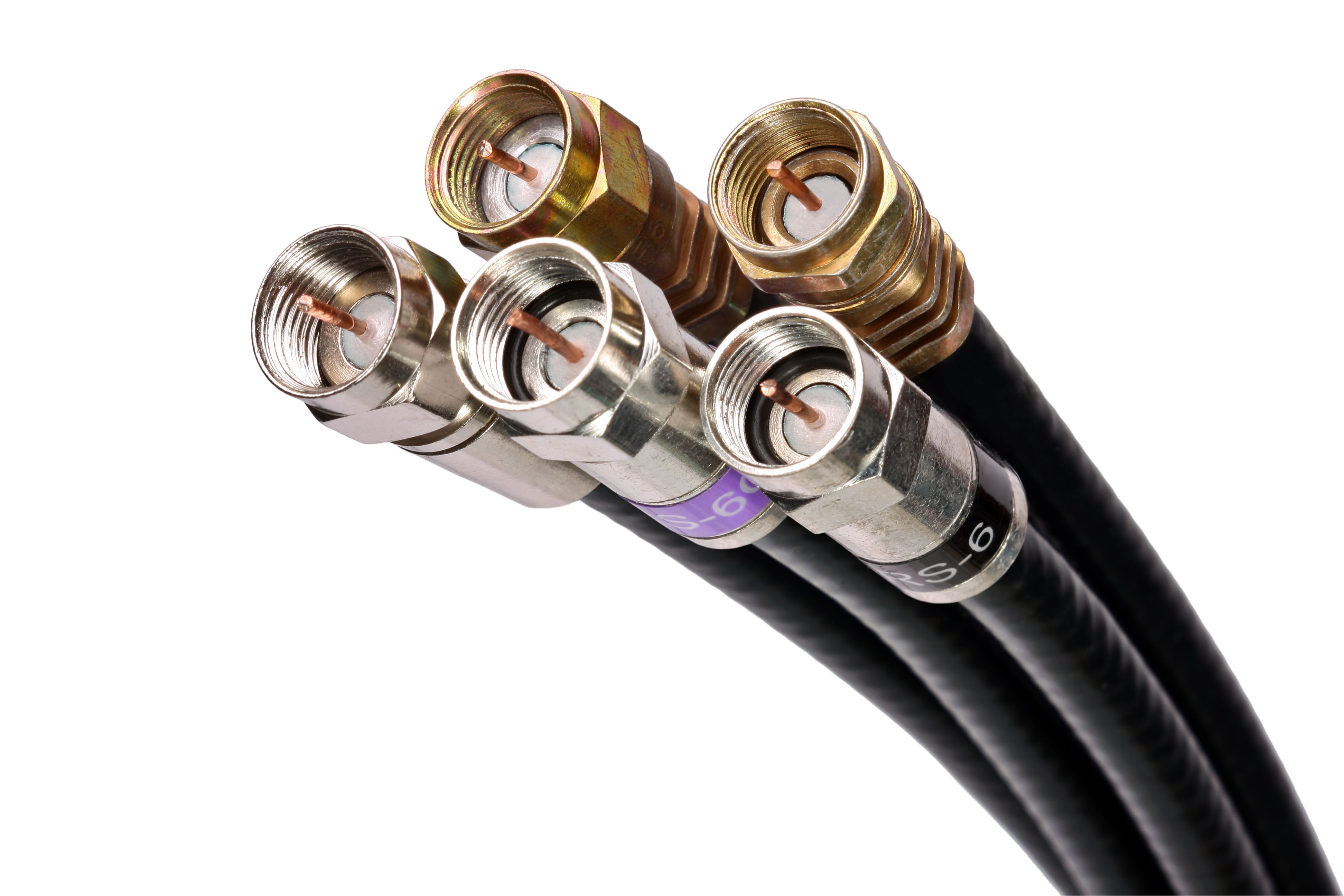

テレビアンテナ・テレビ

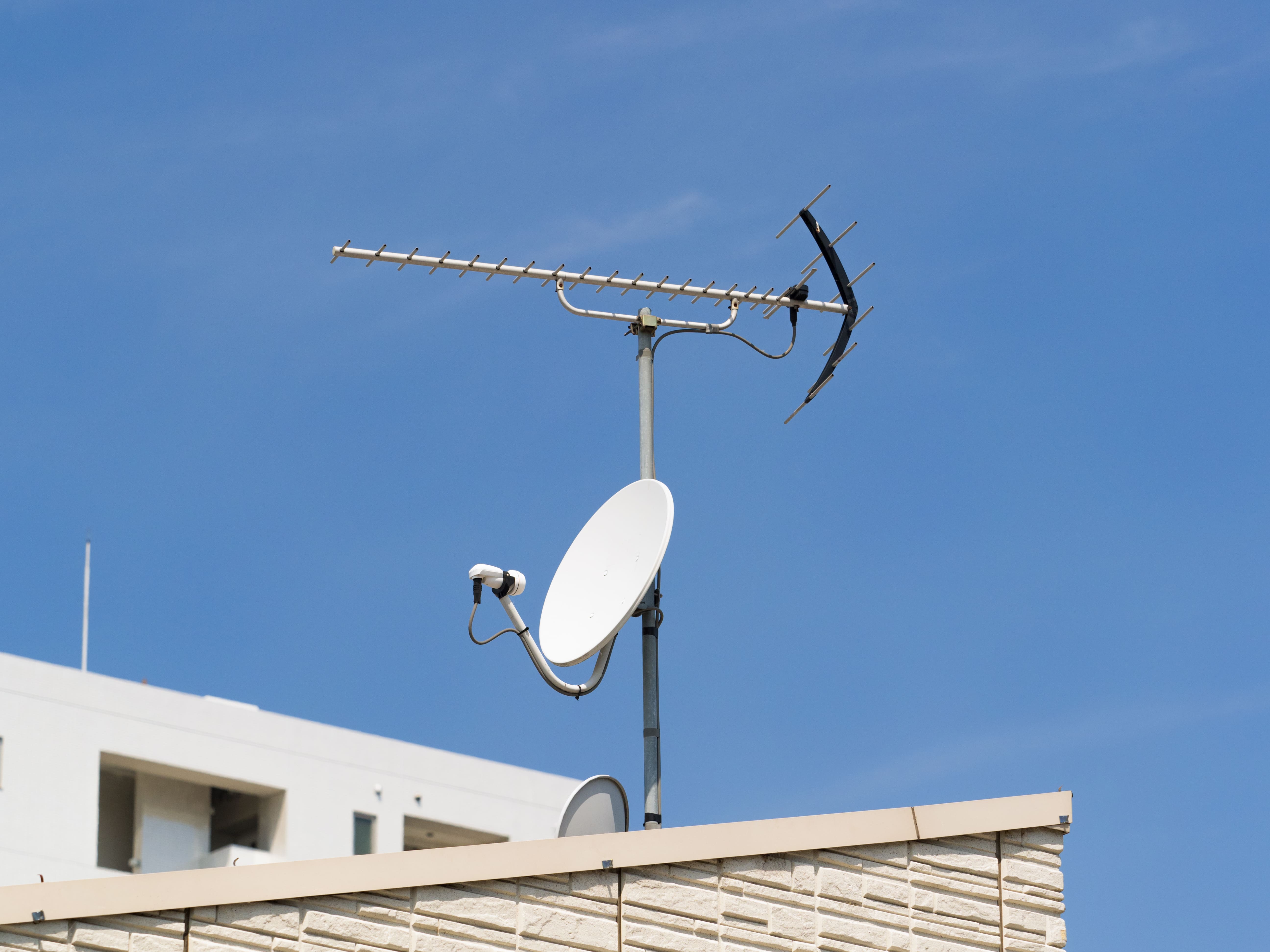

テレビアンテナ
![同軸コネクタ|テレビアンテナ](/dcms_media/image/%E5%9C%B0%E3%83%87%E3%82%B8%E3%82%A2%E3%83%B3%E3%83%86%E3%83%8A.jpeg)

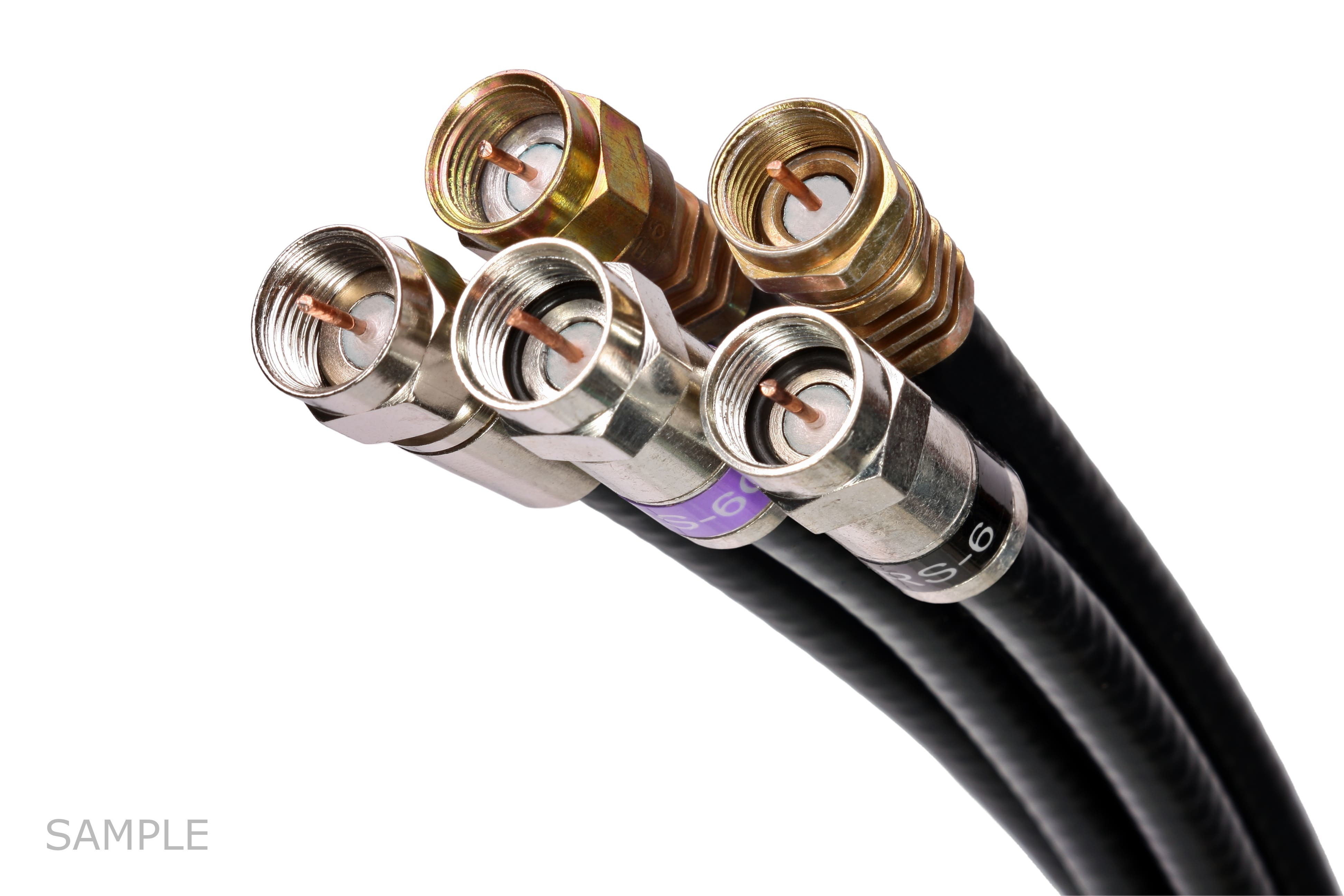

テレビ
![同軸コネクタ|テレビ](/dcms_media/image/%E3%83%86%E3%83%AC%E3%83%93.jpeg)
![同軸コネクタ|テレビケーブル](https://www.to-conne.co.jp/dcms_media/image/%E3%83%86%E3%83%AC%E3%83%93%E3%82%B1%E3%83%BC%E3%83%96%E3%83%AB.jpg)
テレビカメラ・監視カメラ
テレビカメラ
![同軸コネクタ|テレビカメラ](/dcms_media/image/%E6%A5%AD%E5%8B%99%E7%94%A8%E3%83%93%E3%83%87%E3%82%AA%E3%82%AB%E3%83%A1%E3%83%A92.jpeg)

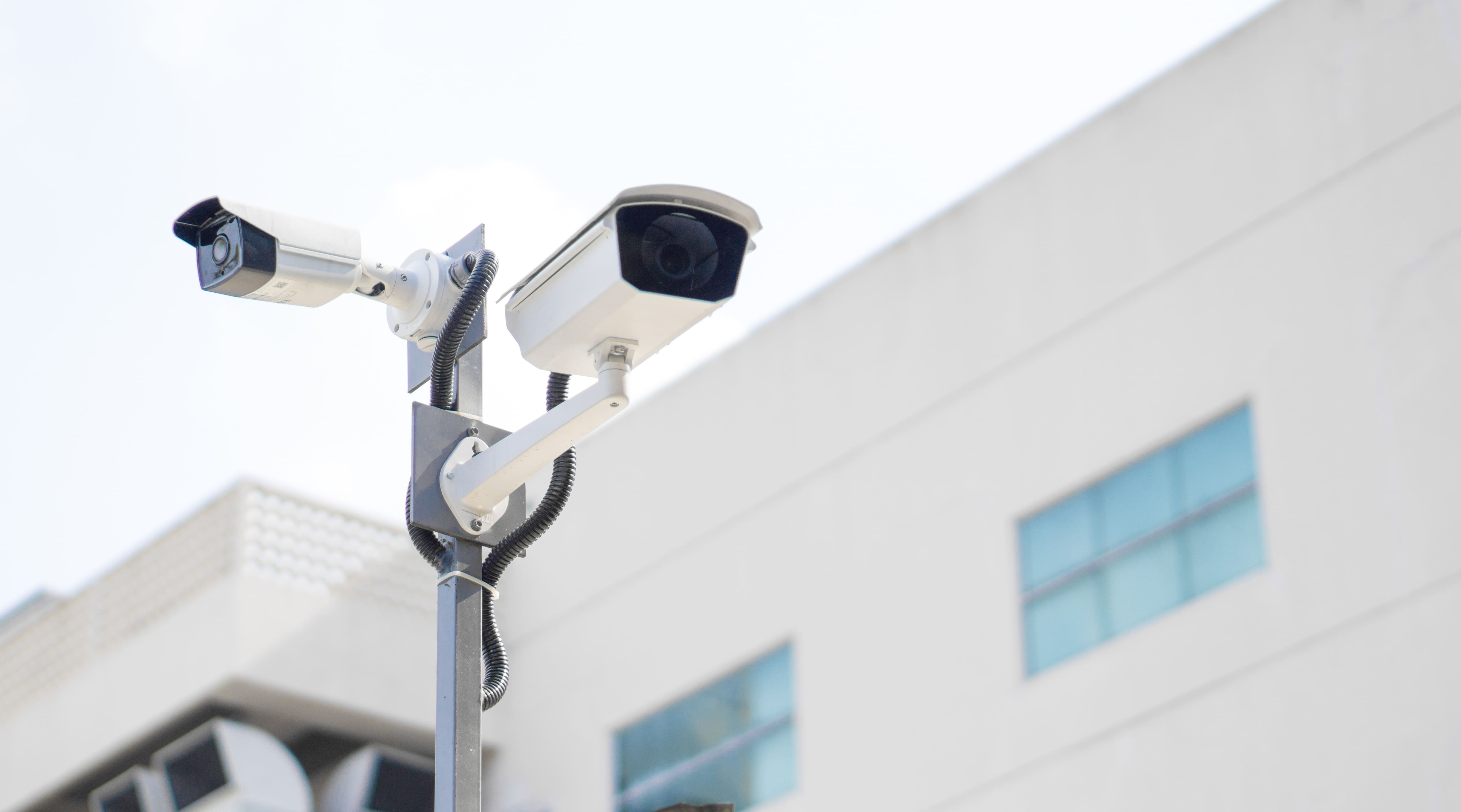

監視カメラ
![同軸コネクタ|監視カメラ](/dcms_media/image/%E7%9B%A3%E8%A6%96%E3%82%AB%E3%83%A1%E3%83%A9.jpeg)

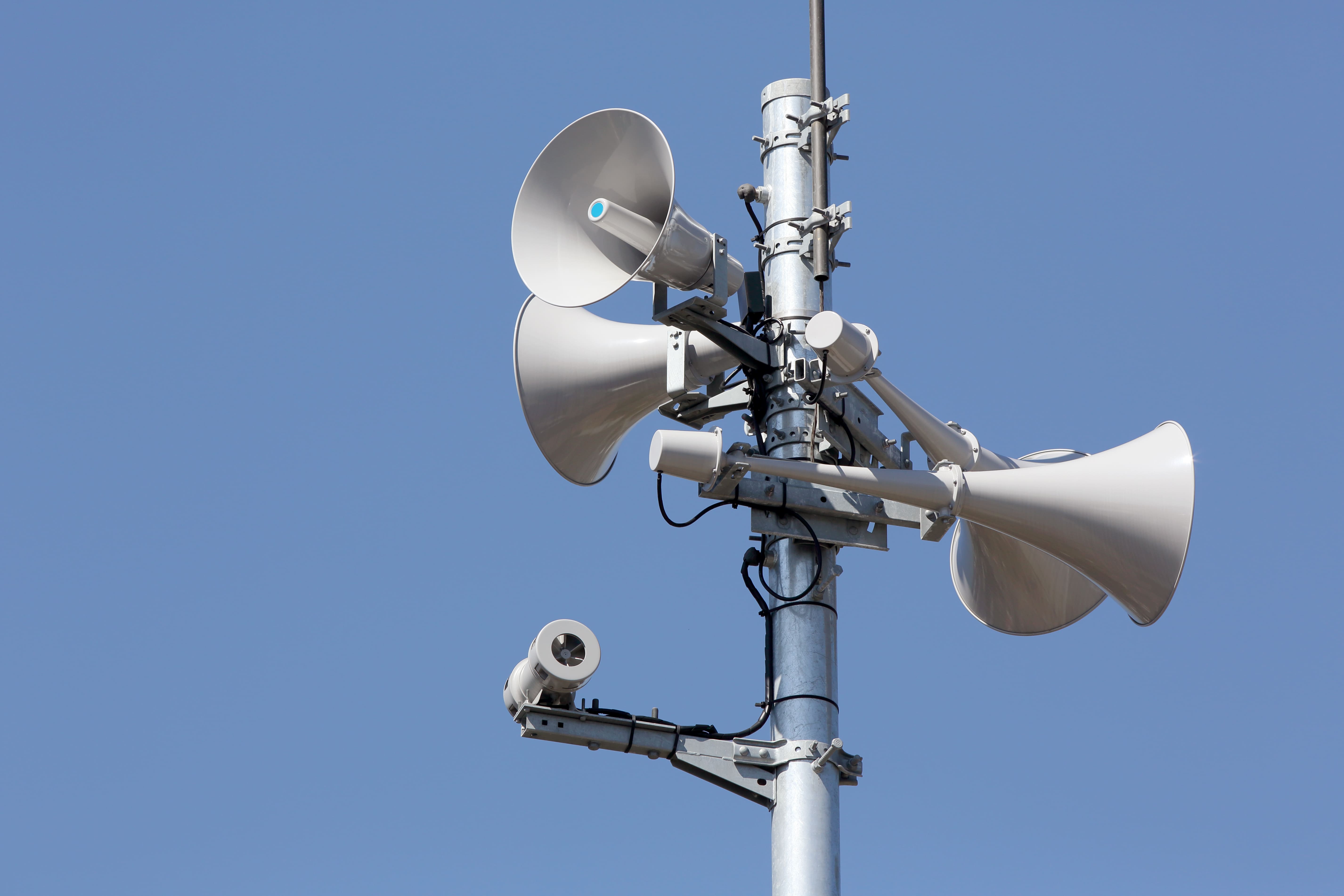

防災無線
防災無線

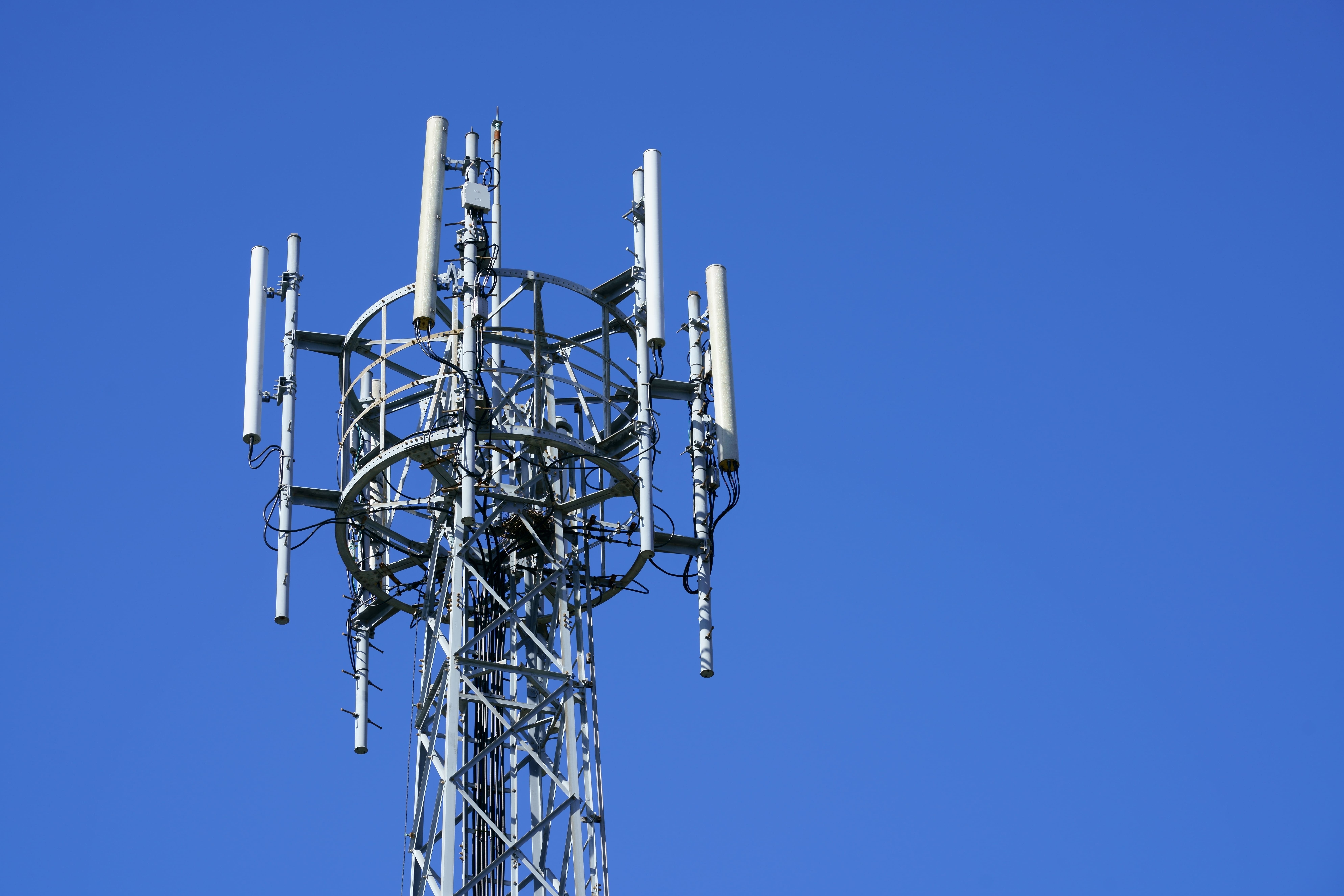

携帯向け移動体通信基地局
移動体通信基地局
![移動体通信基地局](/dcms_media/image/%E7%A7%BB%E5%8B%95%E4%BD%93%E9%80%9A%E4%BF%A1%E5%9F%BA%E5%9C%B0%E5%B1%80.jpeg)
![移動体通信基地局](/dcms_media/image/%E7%A7%BB%E5%8B%95%E4%BD%93%E9%80%9A%E4%BF%A1%E5%9F%BA%E5%9C%B0%E5%B1%802.jpeg)
無線通信機器・測定器

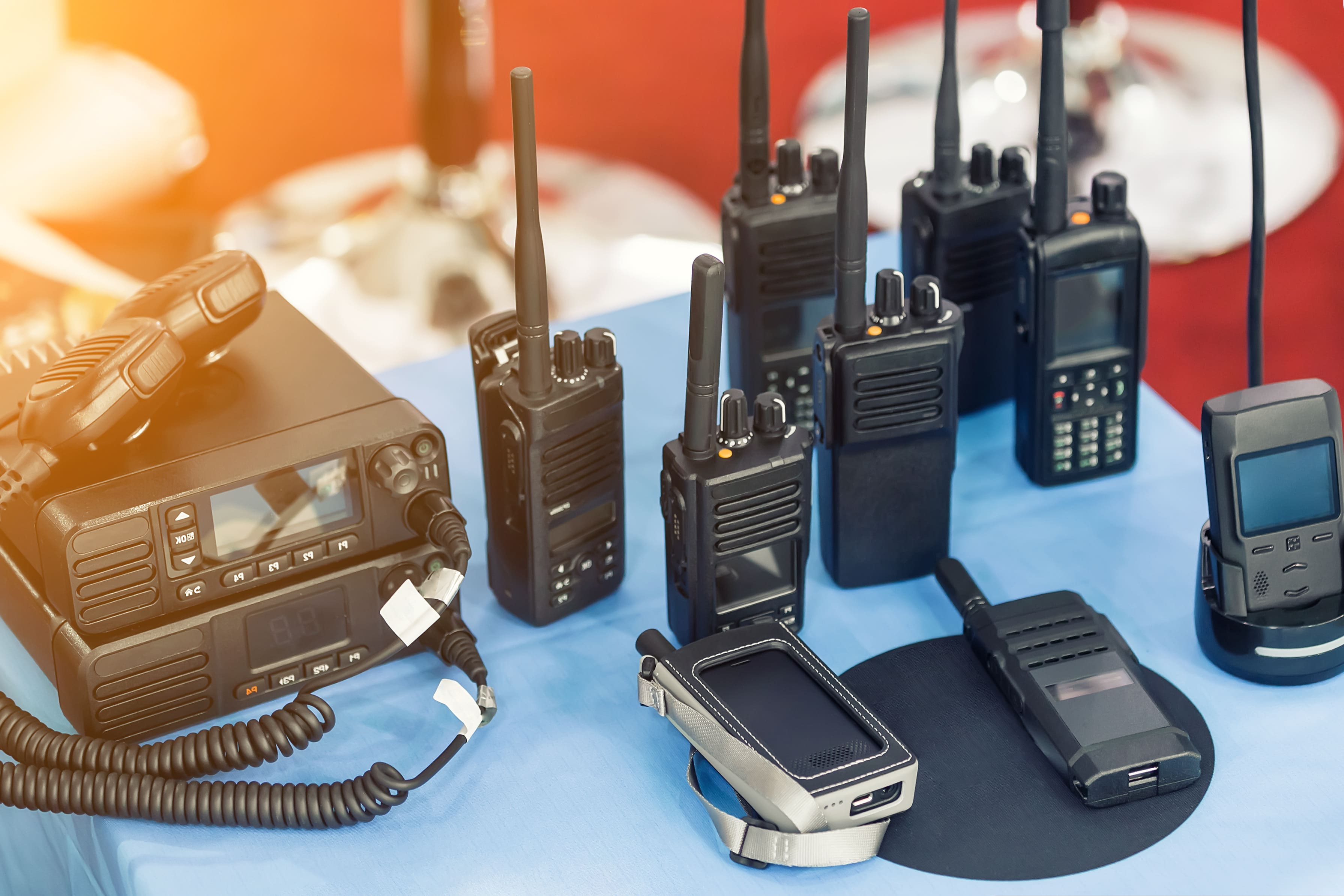

無線通信機器
![同軸コネクタ|無線通信機器](/dcms_media/image/%E7%84%A1%E7%B7%9A%E9%80%9A%E4%BF%A1%E6%A9%9F.jpeg)
測定器
![同軸コネクタ|測定器](/dcms_media/image/%E6%B8%AC%E5%AE%9A%E5%99%A8.jpeg)
LTEルーター・小型通信機器用

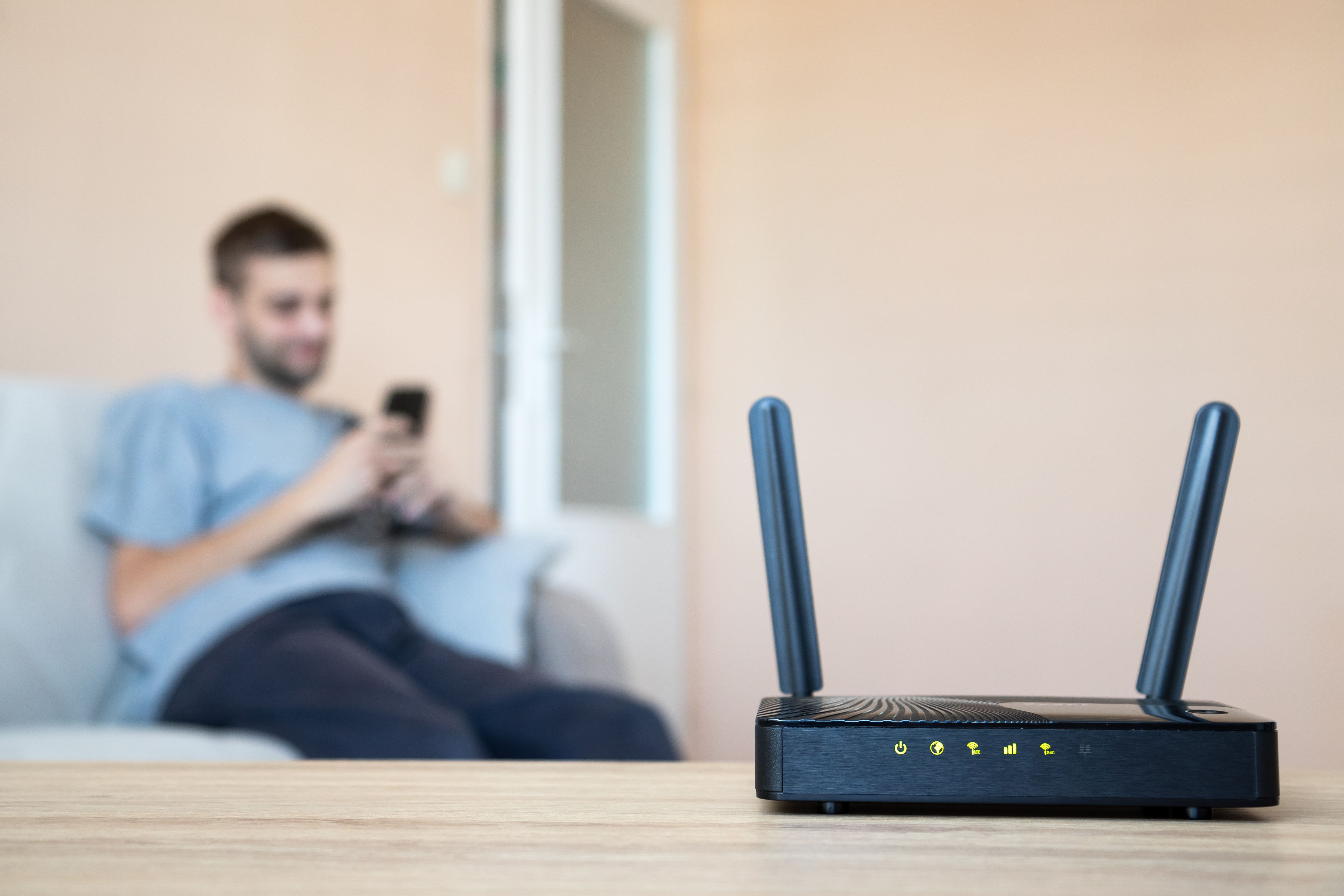

LTEルーター
![同軸コネクタ|LTEルーター](/dcms_media/image/LTE%E3%83%AB%E3%83%BC%E3%82%BF%E3%83%BC.jpeg)

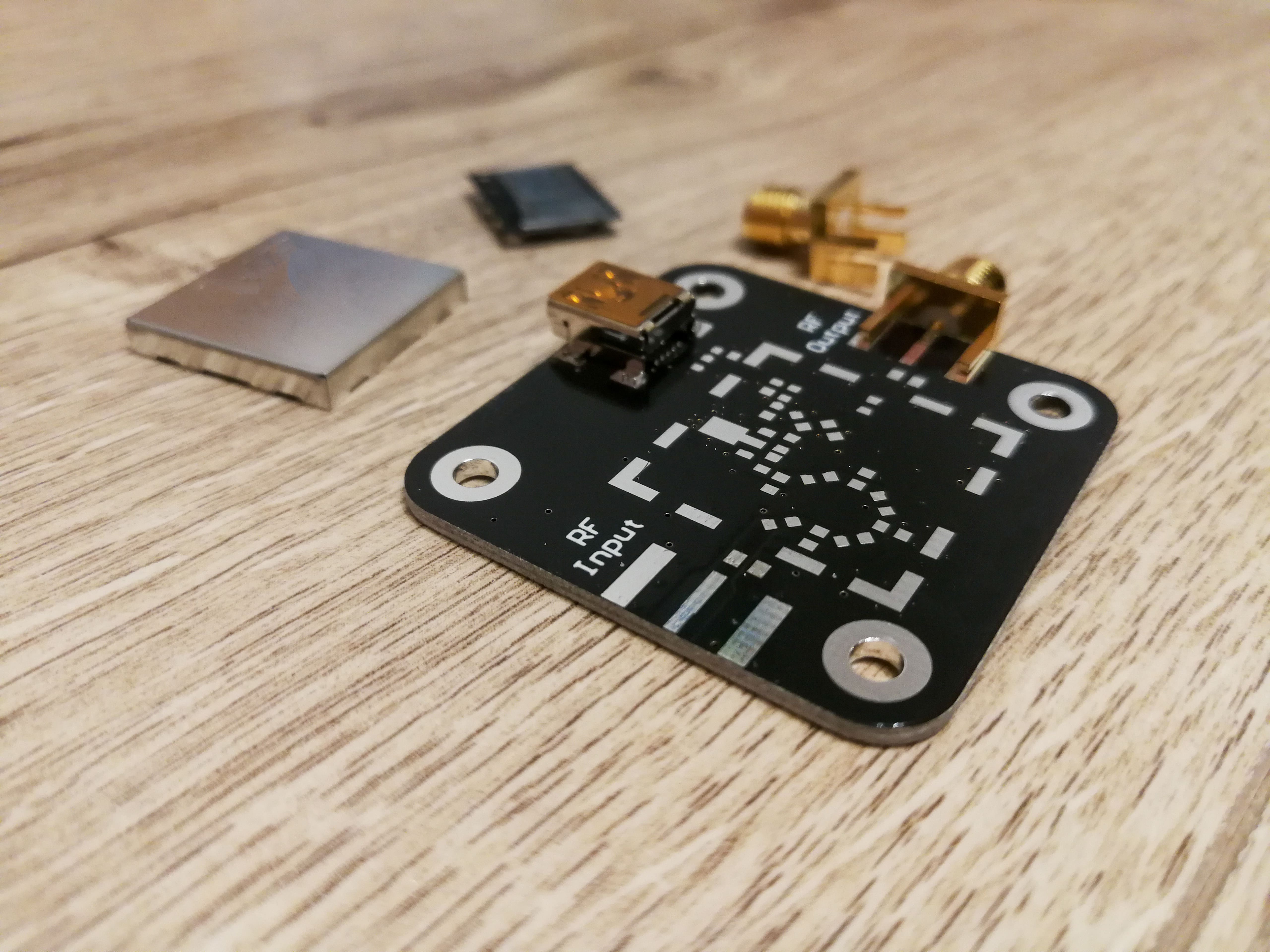

小型通信機器用
![同軸コネクタ|小型通信機器用](/dcms_media/image/%E5%B0%8F%E5%9E%8B%E9%80%9A%E4%BF%A1%E6%A9%9F%E5%99%A8%E7%94%A8.jpeg)
アマチュア無線機器
アマチュア無線機器
![同軸コネクタ|アマチュア無線機器](/dcms_media/image/%E3%82%A2%E3%83%9E%E3%83%81%E3%83%A5%E3%82%A2%E7%84%A1%E7%B7%9A.jpeg)
