同軸ケーブル 延長（中継）・変換

本ページの内容をPDF資料にしております。お手元で活用したい方は、ご活用ください。
初回のみ会員登録頂く必要がありますので、ご対応ください。

同軸ケーブルは、無線通信機器内の内部配線として活用されるだでなく、
無線通信機器・アンテナなどの間を繋ぐ、外部配線として、様々な現場で活用されています。

そのため、アンテナケーブル/テレビケーブル/延長ケーブル/中継ケーブル/変換ケーブルなど、様々な名称で呼ばれます。

現場ごとに機器やアンテナの設置場所は異なり、様々なケースで、同軸ケーブルの延長（中継）・変換が求められます。
ケースによって、延長・変換する方法は異なりますので、以下パターンをご紹介します。

手元のケーブルを破棄して、長いケーブルと交換する、という手段で延長することも可能です。

機器やアンテナの設置場所によりケーブルの長さが足りず、延長が必要なシーンがあります。

機器同士のコネクタの型は同じで、手元にもう1本ケーブルを持っている場合、
同軸コネクタの「延長（中継）用アダプター」で延長します。

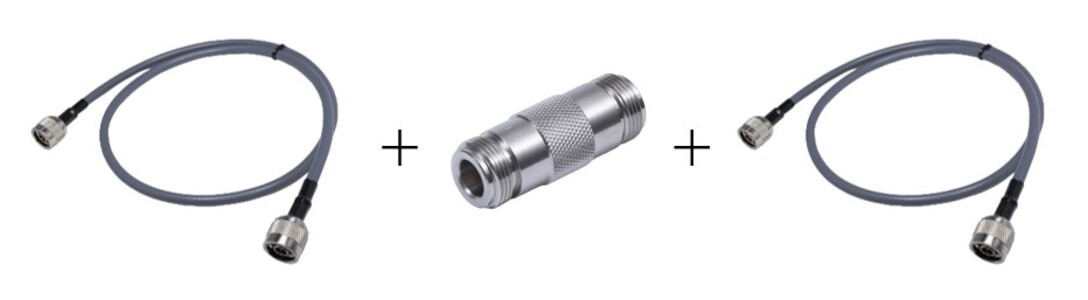

例）機器とアンテナは、どちらもNジャック。Nプラグ両端付きケーブルを2本持っている。

⇒ 同軸 延長（中継）用アダプター、NA-JJ を追加で購入する。

機器やアンテナでコネクタの型が異なり、かつ、設置場所によりケーブルの長さが足りず、延長＋変換が必要なシーンがあります。

機器同士のコネクタの型が違い、手元にもう1本、違う型のケーブルを持っている場合は、
同軸コネクタの「変換コネクタ」で延長＋変換します。

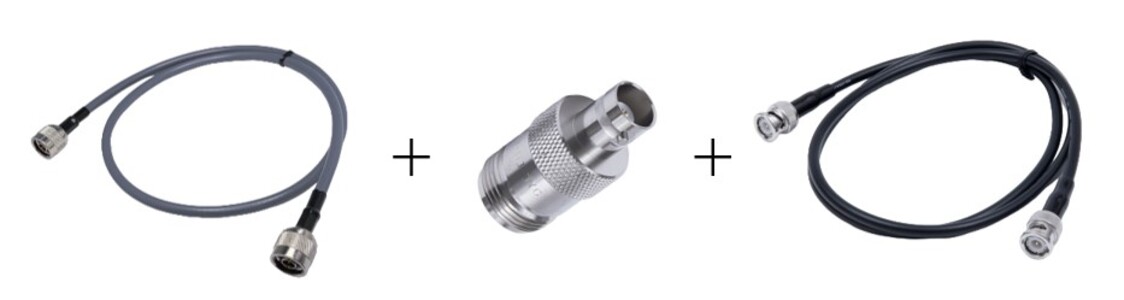

例）機器はNジャック、アンテナはBNCジャック。Nプラグ両端付きケーブル、BNCプラグ両端付きケーブルを1本ずつ持っている。

⇒同軸 変換コネクタ、BNCJ-NJ を追加で購入する。

機器やアンテナの設置場所によりケーブルの長さが足りず、延長が必要なシーンがあります。

機器同士のコネクタの型は同じで、手元には1本しかケーブルを持っていない場合、
「延長（中継）用アダプター」＋「両端プラグコネクタ付きケーブル」を追加購入して延長することも出来ますが、
「片端ジャックコネクタ付き、延長ケーブル」を追加して延長するのが、最も効率が良いです。

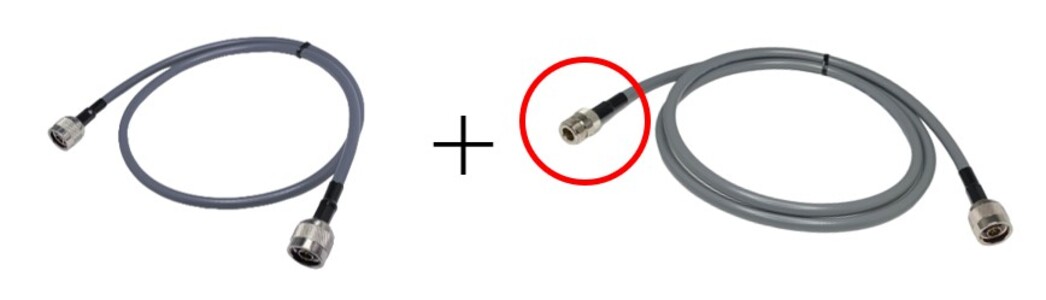

例）機器とアンテナは、どちらもNジャック。Nプラグ両端付きケーブルを1本しか持っていない。

⇒片端Nジャック - 片端Nプラグのケーブルを、追加で購入する。

機器やアンテナでコネクタの型が異なり、かつ、設置場所によりケーブルの長さが足りず、延長＋変換が必要なシーンがあります。

機器同士のコネクタの型が違い、手元には1本しかケーブルを持っていない場合、
「変換コネクタ」＋「両端プラグコネクタ付きケーブル」を追加購入して延長することも出来ますが、
「片端ジャックコネクタ付き、変換ケーブル」を追加して延長+変換するのが最も効率が良いです。

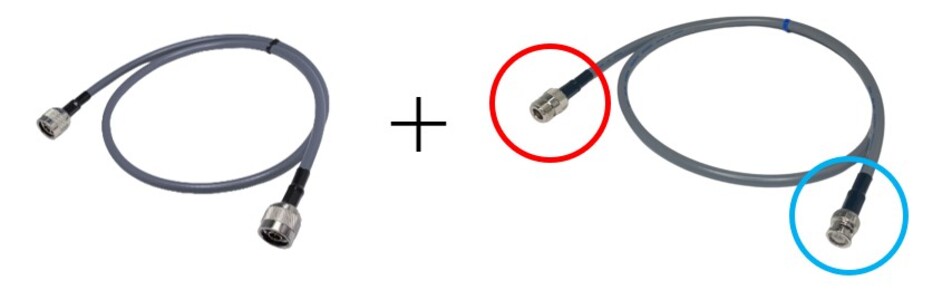

例）機器はNジャック、アンテナはBNCジャック。Nプラグ両端付きケーブルを1本しか持っていない。

⇒片端Nジャック - 片端BNCプラグのケーブルを、追加で購入する。

手持ちのケーブルを廃棄することになるため、少しもったいなくもありますが、
長いケーブルと交換する、という手で延長することも可能です。

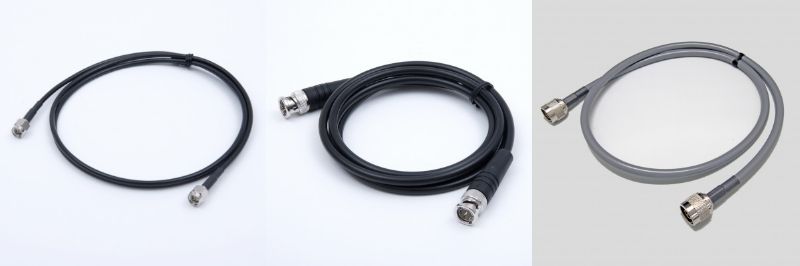

SMA、BNC、N型のプラグコネクタを両端に付けた形で、5mまで在庫品がございます。
様々な組み合わせと長さで、1本から受注生産することも可能ですのでお問い合わせください。
