移動体通信基地局向け製品

コネクタ

同軸コネクタ、1個から最短即日出荷可能です。
製品の紹介・購入、在庫確認、各種資料請求など、製品についてなんでもお問い合わせください。

携帯キャリア様の移動帯基地局工事向け製品をピックアップ。変換コネクタ・防水終端器・防水キャップ・ケーブル加工品など、たくさんご活用頂いております。
1個1本から短納期対応させて頂くトーコネは、通信建設業者様の強い味方です。まずは一度、お気軽にご相談ください!

本ページの内容をPDF資料にしております。お手元で活用したい方は、ご活用ください。
初回のみ会員登録頂く必要がありますので、ご対応ください。

移動帯基地局の工事において、変換コネクタは欠かせません。在庫品は1個から当日出荷可能です。
無線機・アンテナの入れ替え工事にて既存ケーブルとコネクタの型が違う場合、ケーブルとケーブルを延長したい場合、
ケーブルの代わりとしてごくごく短い距離を繋ぎたい場合など、重宝頂いてます。

移動体基地局などで使用されているフランジコネクタ(EIA7/8)に対し、無線機やケーブル交換の際、フランジ変換を重宝頂いてます。

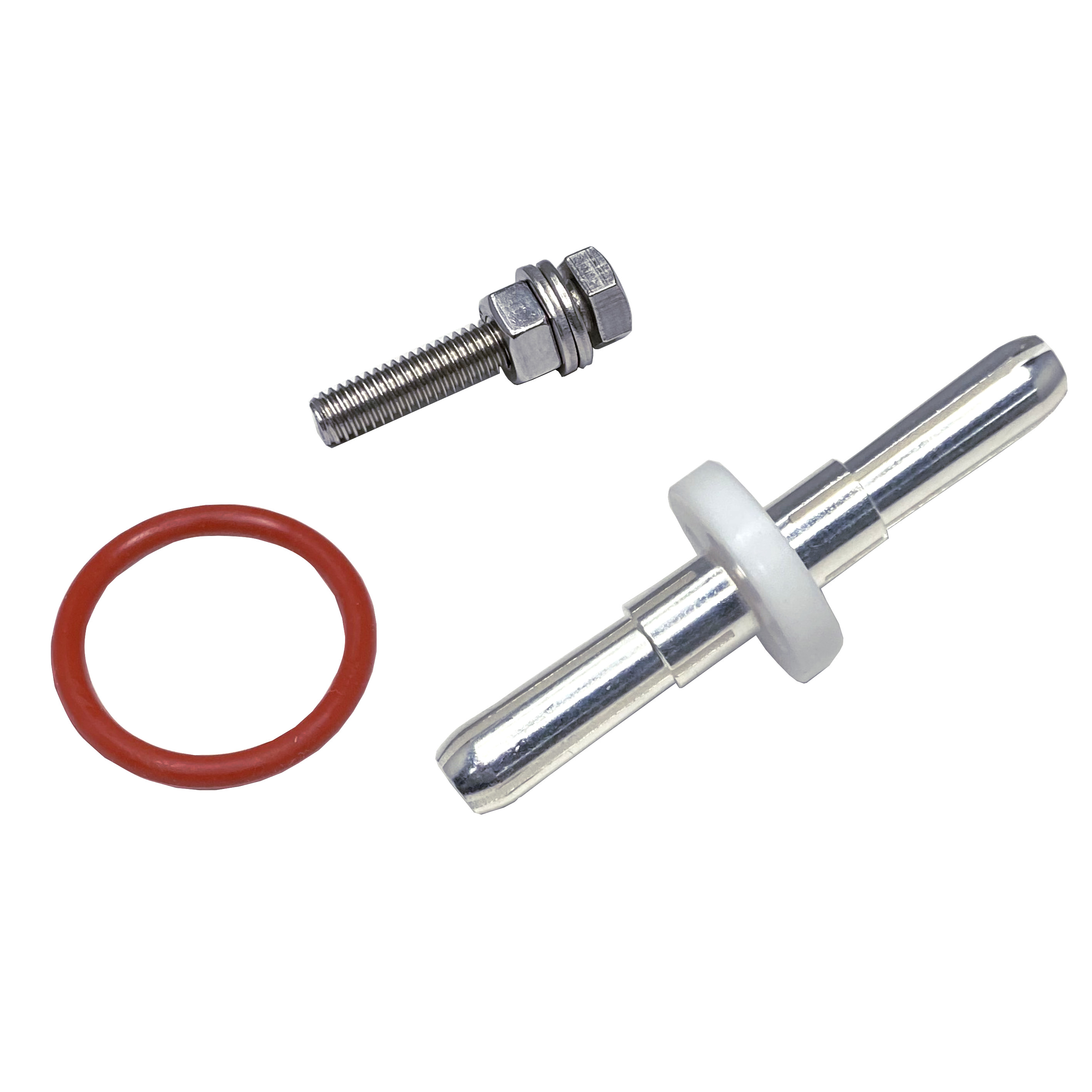

変換コネクタ本体と、接続に必要なCOUPLING ELEMENT(フランジコネクタ側のコンタクトなどの部品セット)は別売りとなっております。4.3/10型ジャック-フランジ、7/16(DIN)型ジャック-フランジ、N型ジャック-フランジの3種類と、部品セットを組み合わせて頂きます。

 変換コネクタ本体 型式  イメージ   COUPLING ELEMENT

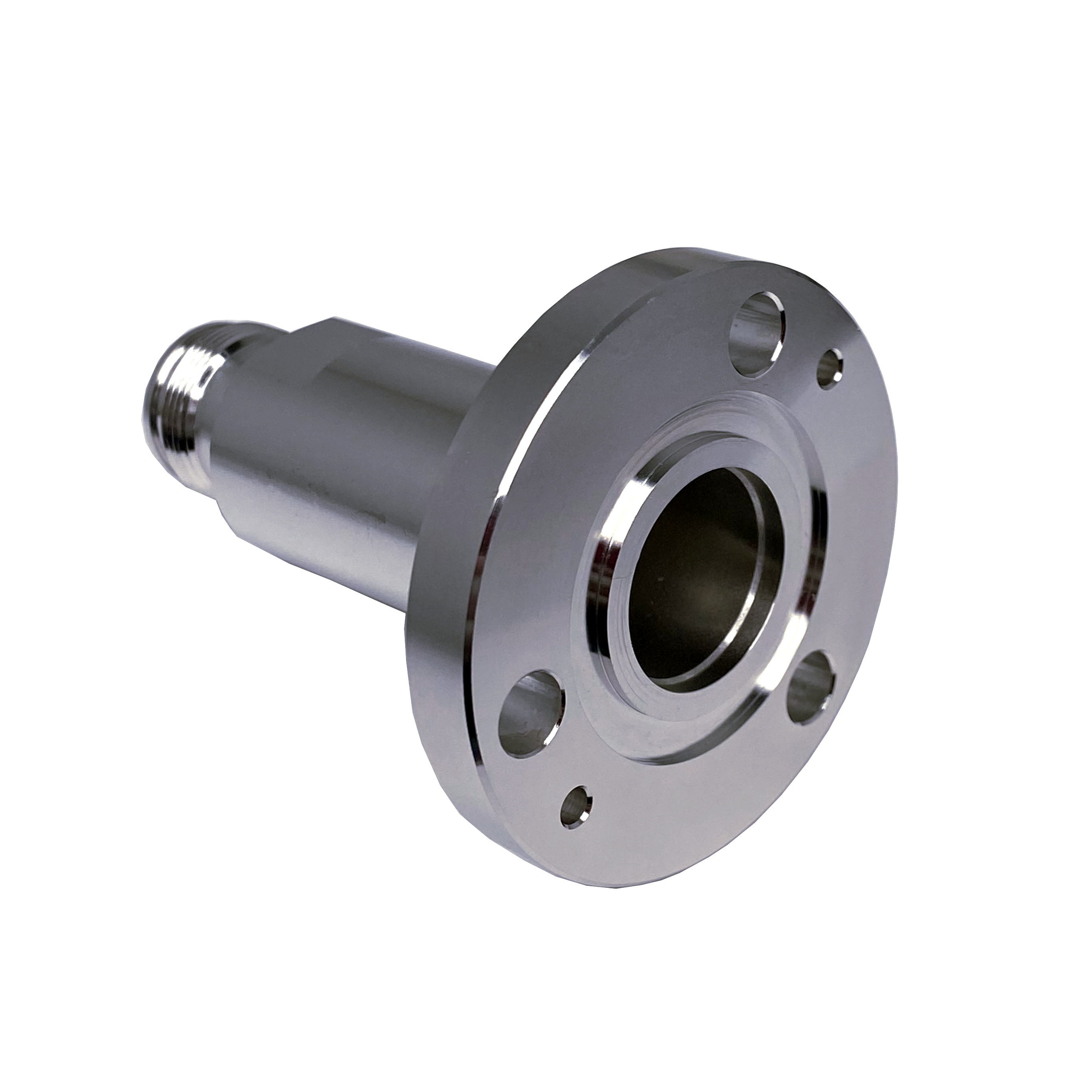

4.3/10型ジャック
-
フランジ
4.3/10J-A-EIA7/8

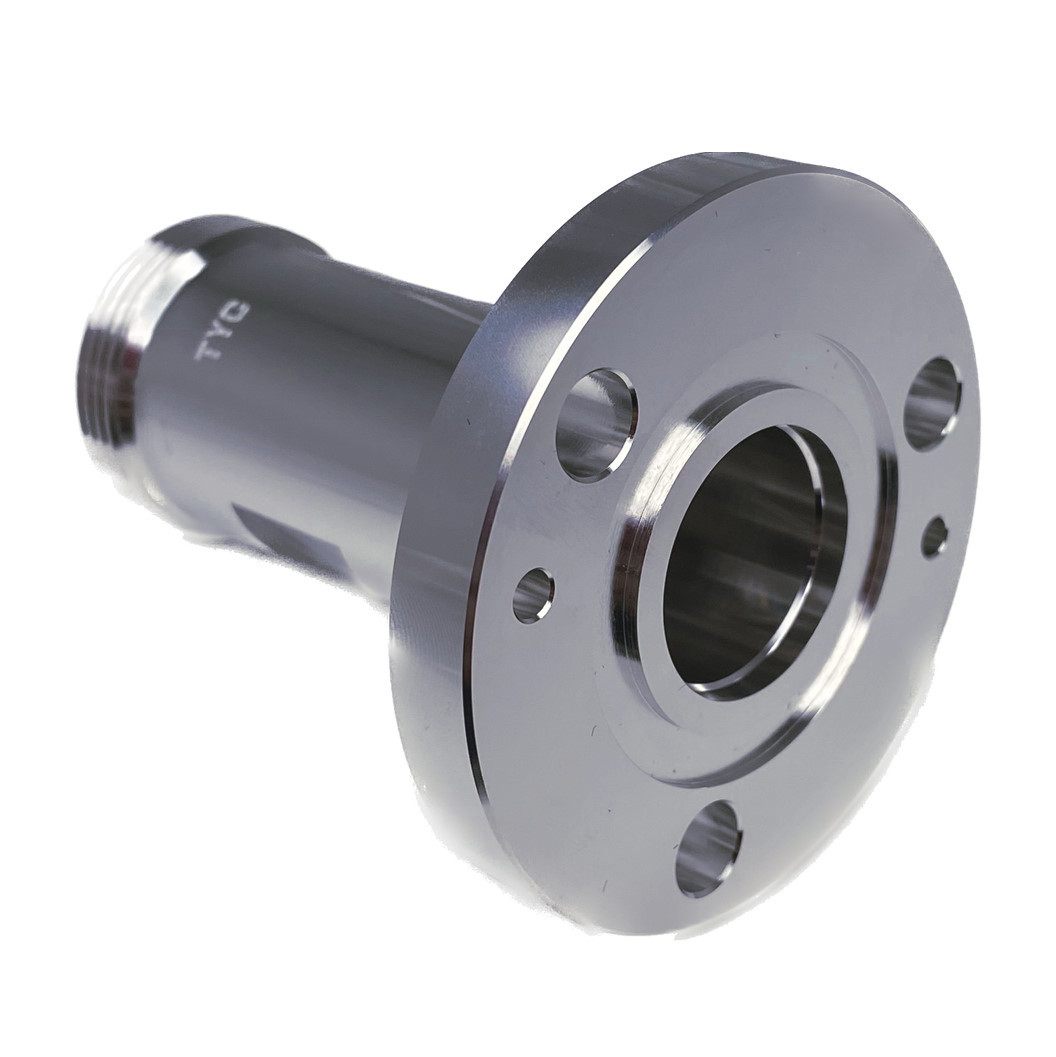

7/16(DIN)型ジャック
-
フランジ
7/16J-A-EIA7/8

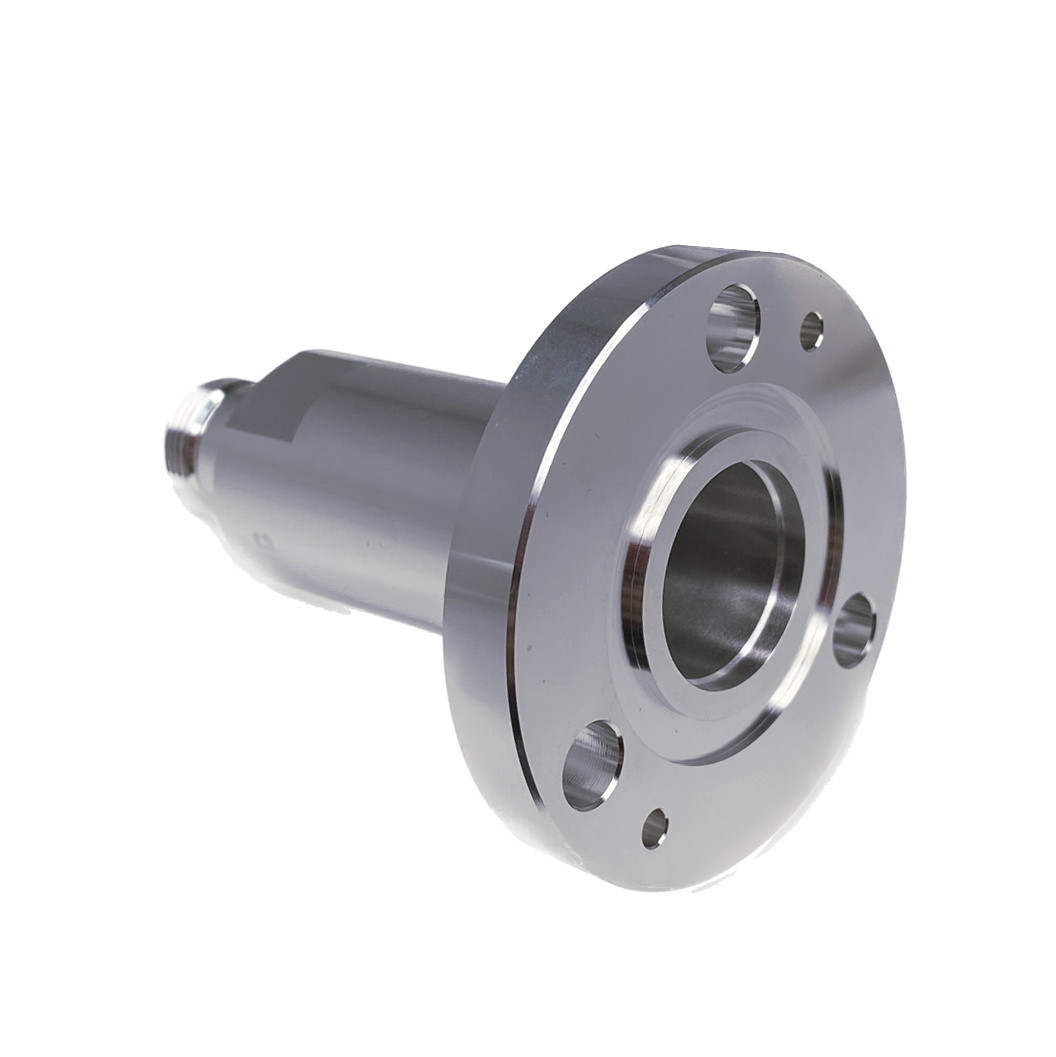

N型ジャック
-
フランジ
NJ-A-EIA7/8

移動体基地局の工事において、共用器・無線機などには使用しない空きポートが生じます。
空きポートをそのままにすることは出来ませんので、反射を防ぐ防水終端器が使用されます。
ネジ嵌合不要のワンタッチタイプ、終端器+常温収縮チューブのセットなど、特定キャリア様工事向け開発品もございますので、是非ともお問い合わせください。

移動体基地局の工事において、アンテナなどには使用しない空きポートが生じます。
電気出力していない空きポートは終端器ではなく、防水キャップでポートを閉じるケースが多いです。
落下防止のクリップが付いている製品もございますので、大変重宝頂いております。
ネジ嵌合不要のワンタッチタイプも、特定キャリア様工事向け開発品としてございますので、是非ともお問い合わせください。

銅コルゲートケーブルは、外部導体でリング状波付銅管使用することにより、通常の同軸ケーブル(外部導体に網線状の編組を使用)より低損失な同軸ケーブルとして、移動帯通信基地局工事にて広く使用されています。



コルゲートケーブル

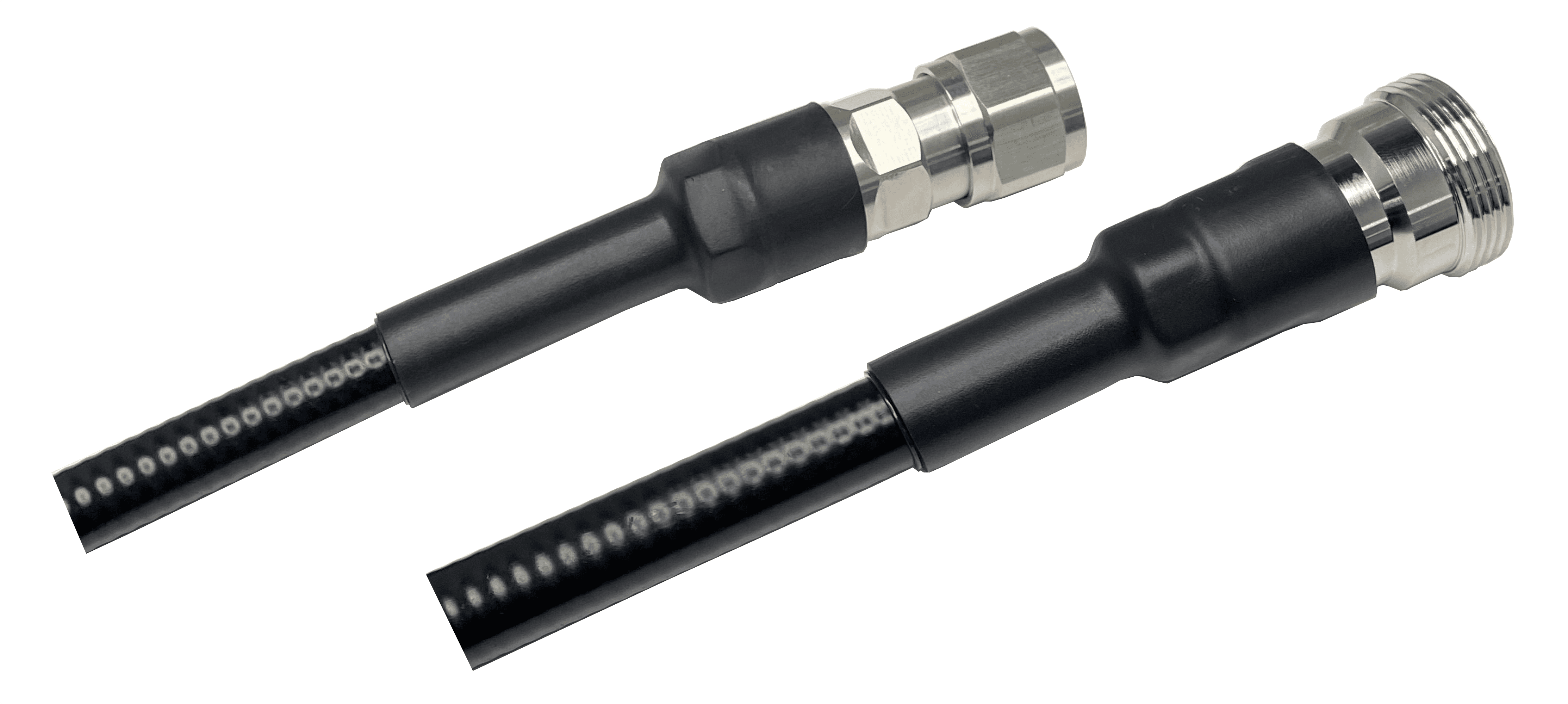

コムスコープ製ケーブル加工品です。通常納期3W、小Lot対応で重宝頂いてます。

 ・FSJ2-50(8D)
 ・FSJ4-50B(10D)
 ・LDF2-50(8D)
 ・LDF4-50A(10D)


コネクタ単体での販売はしておりません。

コムスコープケーブル

フジクラ・ダイヤケーブル製ケーブルに弊社コネクタを取り付けた加工品です。

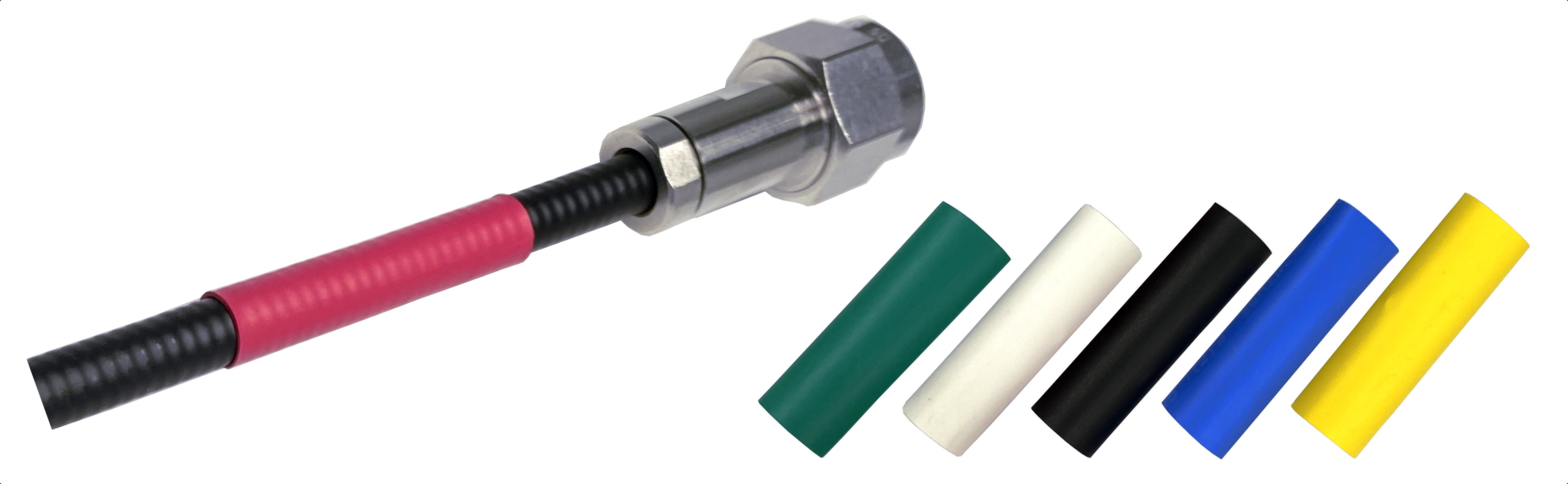

通常納期2W、特急対応も可能です。カラーチューブも重宝頂いてます。

 ・5D-WFLEX
 ・8D-WFLEX
 ・10D-WFLEX
 ・WF-H50-3S(LC-8)

 ・WF-H50-4S(LC-10)

コネクタ単体でも販売しております。



コムスコープケーブル

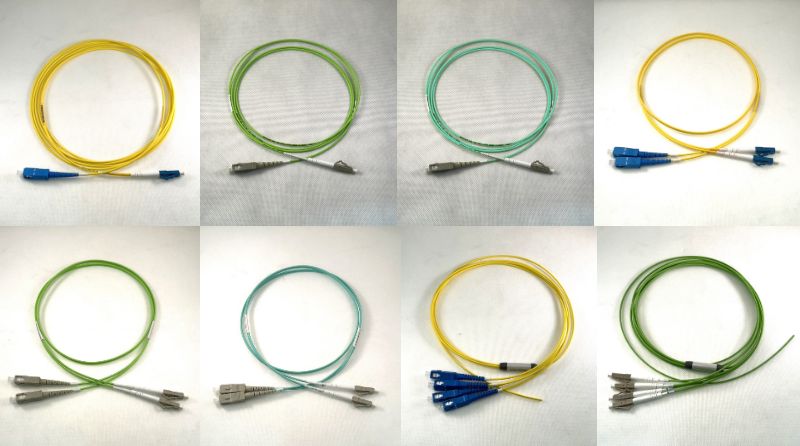

光ファイバーケーブルに、光コネクタを取り付けたパッチコードとなります。

以下の組み合わせに対し、全長を決めて、製品をお選びいただきます。
 心線:単心(1心)/2心/4心
 光ファイバー種類:シングル/マルチ
 コネクタ種類:LCコネクタ/SCコネクタ

ラインナップ外の長さも、受注生産でご相談頂けます。
以下の画像より、製品をお探し頂けます。





各コネクタのカテゴリーページは以下の通りです。

移動体基地局向け製品の使用例を挙げます。

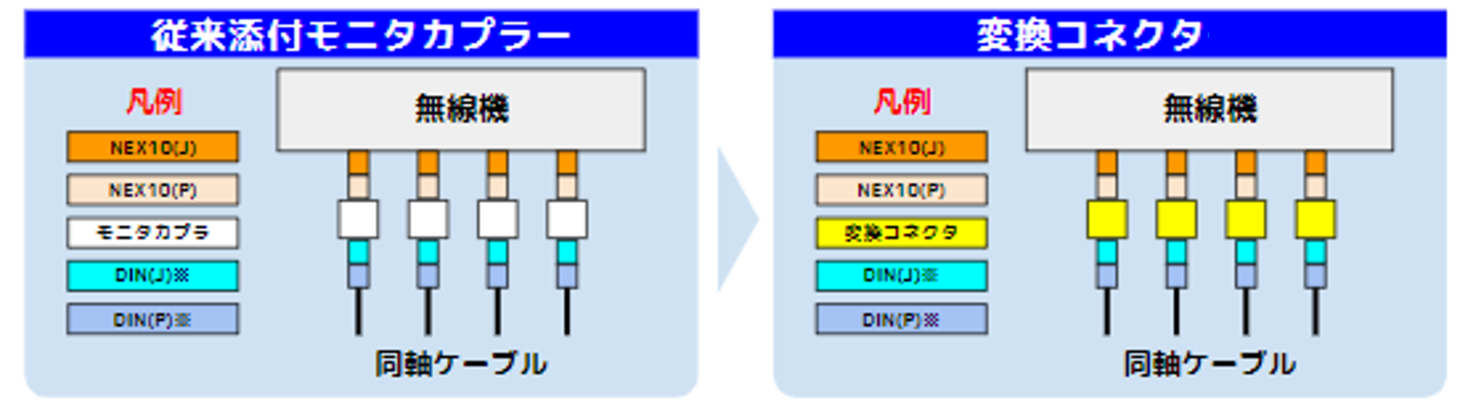

移動体基地局に使用される無線機には、無線機ポートとケーブルの型を変換されるためにカプラーが添付されていることがあります。
カプラーが添付されていないことも多いため、トーコネの変換コネクタが代替使用されています。



 変換タイプ トーコネ型式  製品詳細
4.3/10(P)-DIN(J)  4.3/10P-7/16J  こちら
4.3/10(P)-DIN(P)  4.3/10P-7/16P こちら
4.3/10(P)-N(J)  4.3/10P-NJ  こちら
4.3/10(P)-N(P)  4.3/10P-NP  こちら
NEX10(P)-DIN(J)  NXTP-7/16J  こちら
NEX10(P)-DIN(P)  NXTP-7/16P  こちら
NEX10(P)-N(J)  NXTP-NJ  こちら
NEX10(P)-N(P)  NXTP-NP  こちら
NEX10(P)-4.3/10(J) NXTP-4.3/10J  こちら
NEX10(P)-4.3/10(P)  NXTP-4.3/10P  こちら

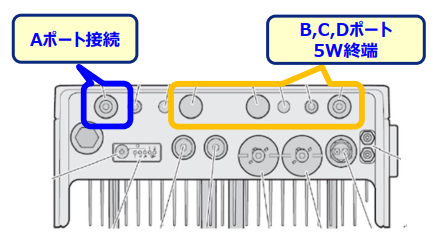

移動体基地局に使用される無線機には、使用しない空きポートが発生します。

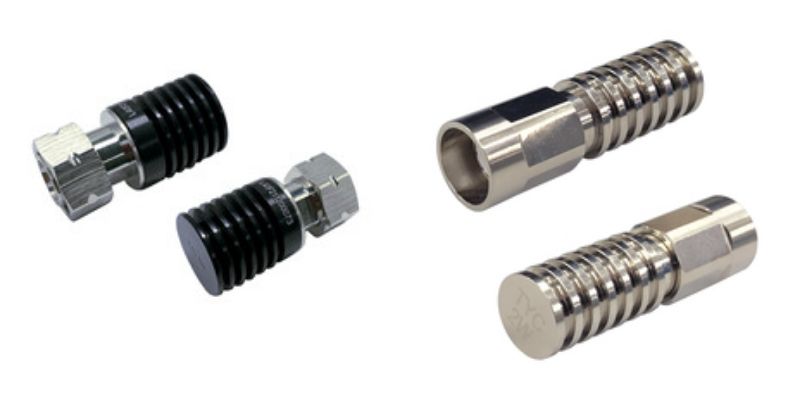

エリクソン製の無線機では4.3/10型やNEX10型のポートが多く使用されており、トーコネの終端器が活用されています。



終端タイプ トーコネ型式 製品詳細
4.3/10 2W 終端器 4.3/10P50TD6G-2W こちら
4.3/10 5W 終端器 4.3/10P50TD6G-5W こちら
NEX10 2W 終端器 NXTP50TD6G-2W こちら

その他、終端器の一覧はこちら
ネジ勘合を無くした、ワンタッチタイプの特注品もございますので、ご相談ください。

移動体基地局で機器間を繋ぐケーブルは、コネクタ部分に防水が必要な場合があります。

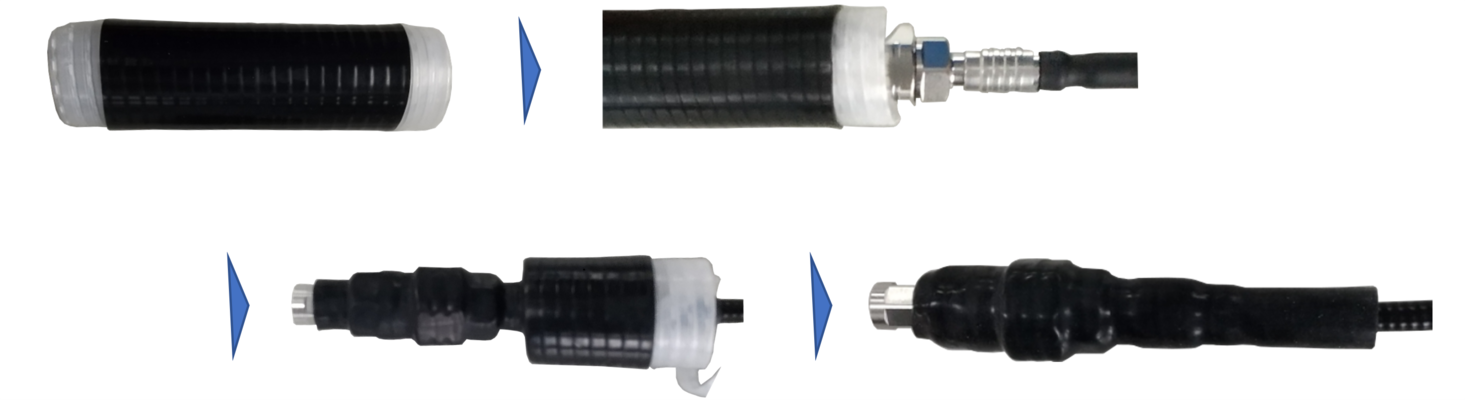

トーコネの常温収縮チューブで、コネクタからケーブルにかけた部分を防水処理して頂いてます。



適合箇所 トーコネ型式 適合ケーブル 適合コネクタ 適合外径(mm)
機器接続部   TYC-130C 10D、20D  7/16 DIN型、N型 15.5~38.0
TYC-120CA 8D、10D  4.3/10型、N型 10.5~28.0
TYC-120C 5D、8D、10D N型、TNC型  9.0~24.0
TYC-14C 5D、8D  NEX10型  7.0~24.3
 中間接続部 TYC-190C 10D、20D 7/16 DIN型、N型 14.6~38.0
