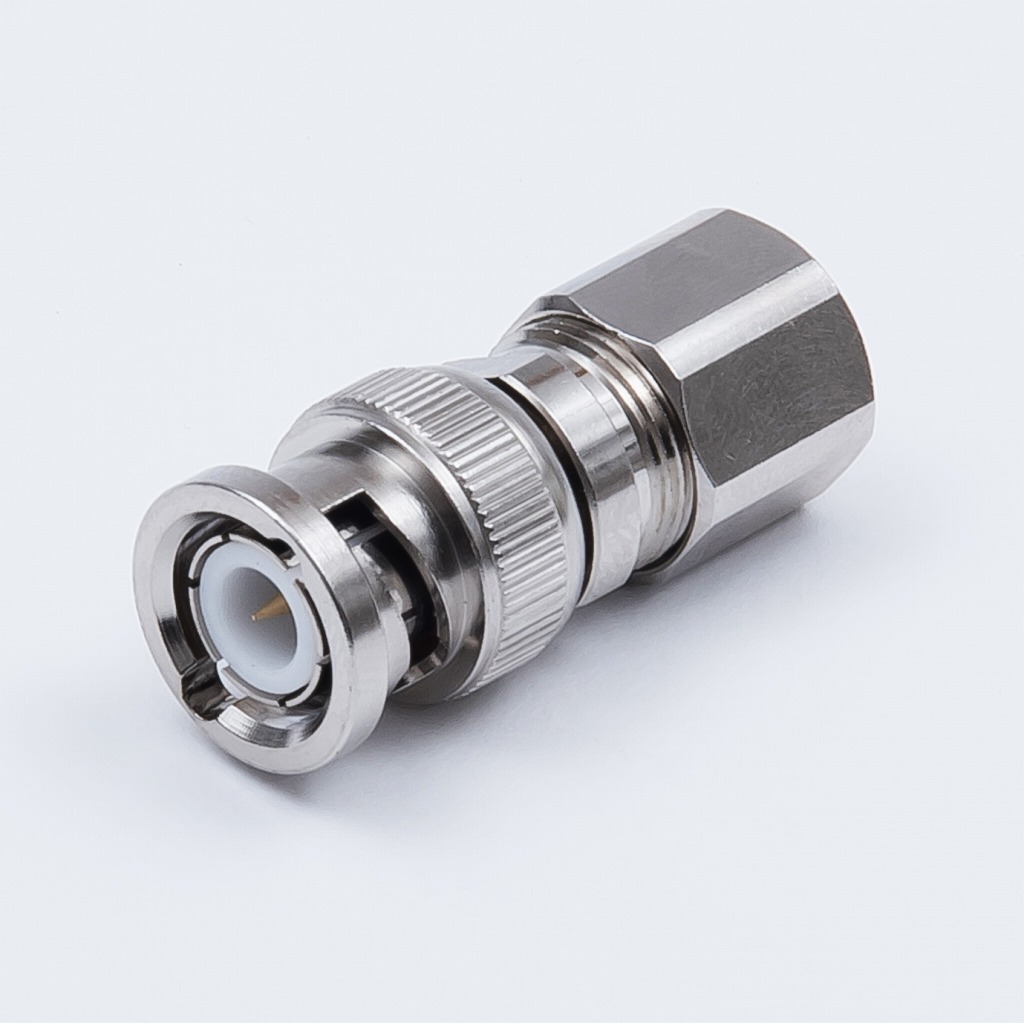

BNCP-3WZ

BNCコネクタ

BNCP-3WZ

3155
BNCP-3WZ
BNCP-3WZ
50Ω
ストレートプラグ
3D-2W
在庫品
RoHS2
在庫お問い合わせください
単価お問い合わせください

概要

3D-2Wケーブルに適合するBNC型ストレートプラグです。トリプルチャック方式を採用しており、BNCP-3Wと比べ、より接続部の堅牢性が高くなっております。中心コンタクトは半田タイプ、本体は締付タイプです。

仕様

嵌合部形状プラグ
特性インピーダンス50Ω
定格電圧AC 500V
使用周波数範囲4GHz
絶縁抵抗DC 500Vにて1000MΩ以上
耐電圧AC 1500V 1分間
接触抵抗3mΩ以下
電圧定在波比1.2以下(DC~2000MHz)
使用温度範囲-40~+85℃

材質/表面処理/結線方式

中心コンタクト黄銅/金めっき/ハンダ付け
外部コンタクト黄銅/ニッケルめっき/締め付け
