BNC 50Ωコネクタの「レセプタクル」についての詳細になります。
BNCコネクタ同士の嵌合
BNCコネクタのオス開口部とメス開口部で、中心コンタクト同士を接続させることを、「嵌合」するともいいます。
BNCは、結合が簡単なバイオネットロック方式（バヨネット、バイヨネットなどとも呼ばれます）を採用しています。
レセプタクルはメス開口部を持つ場合が多いが、オス開口部のプラグレセプタクルもラインナップにあります。
BNCレセプタクル 形状種類
BNCのメス開口部を持つ。嵌合部の反対は、機器の基板（プリント基板）やパネル機器、同軸ケーブルに取り付けます。
一部種類のみになりますが、オス開口部を持つ、プラグレセプタクルもあります。
以下の2種類に分けて、形状種類を列挙します。
・レセプタクル：ケーブルに取り付けるのがメイン
・プリント基板用レセプタクル：プリント基板に取り付けるのがメイン
レセプタクル

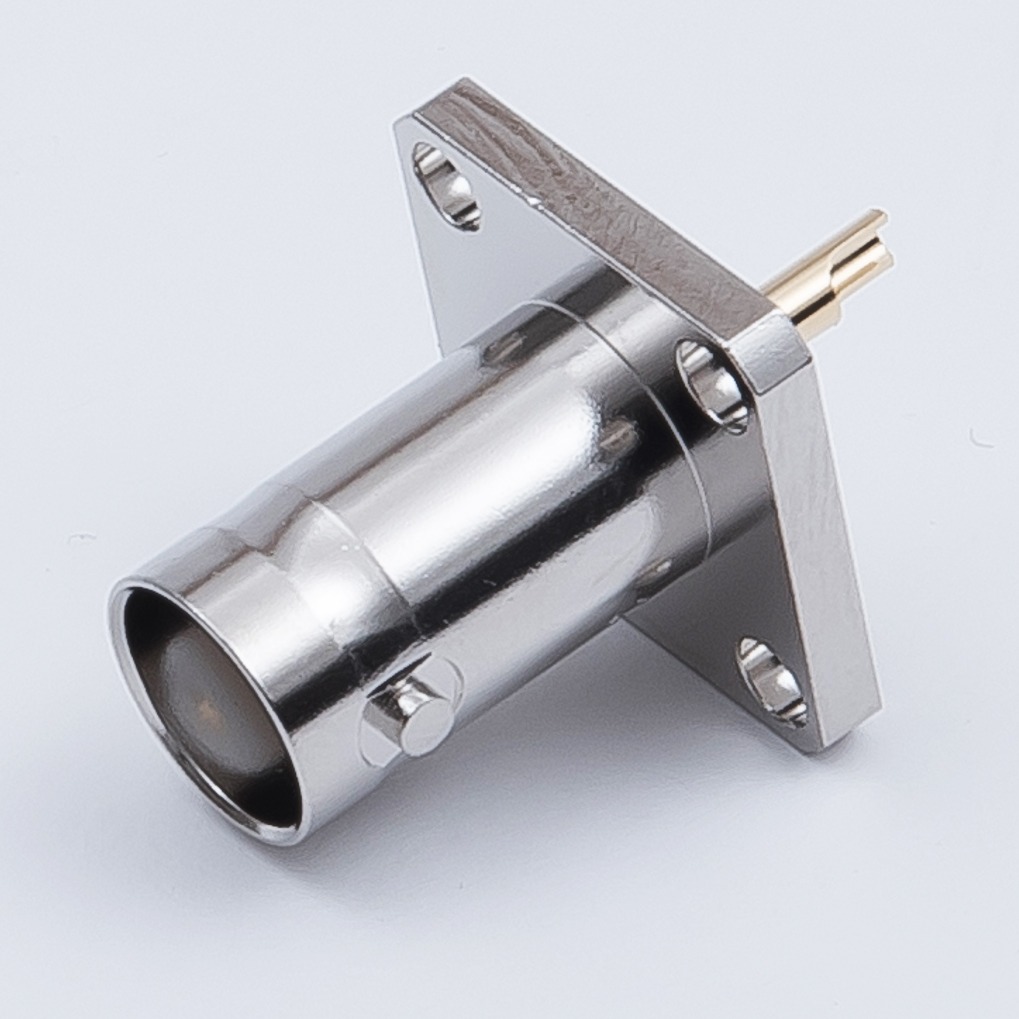

パネルレセプタクル

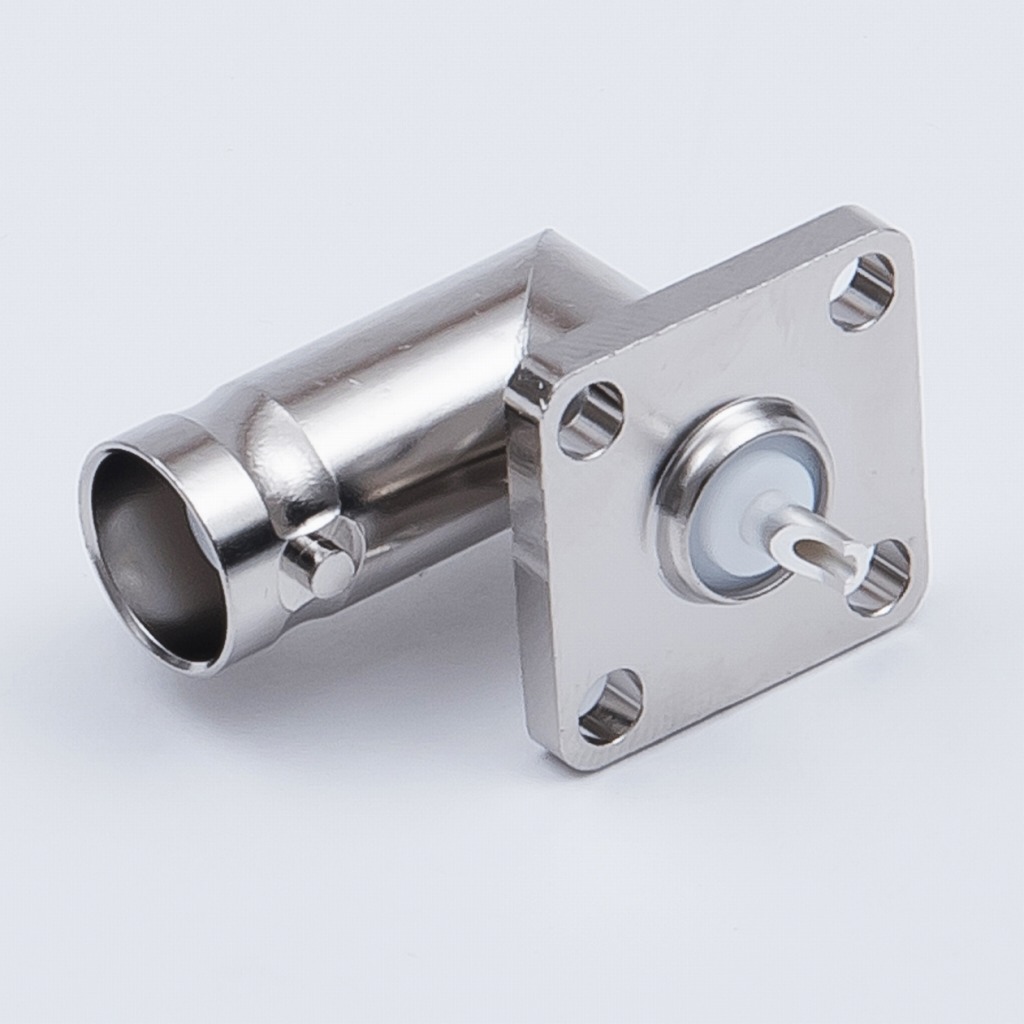

L曲がりパネルレセプタクル

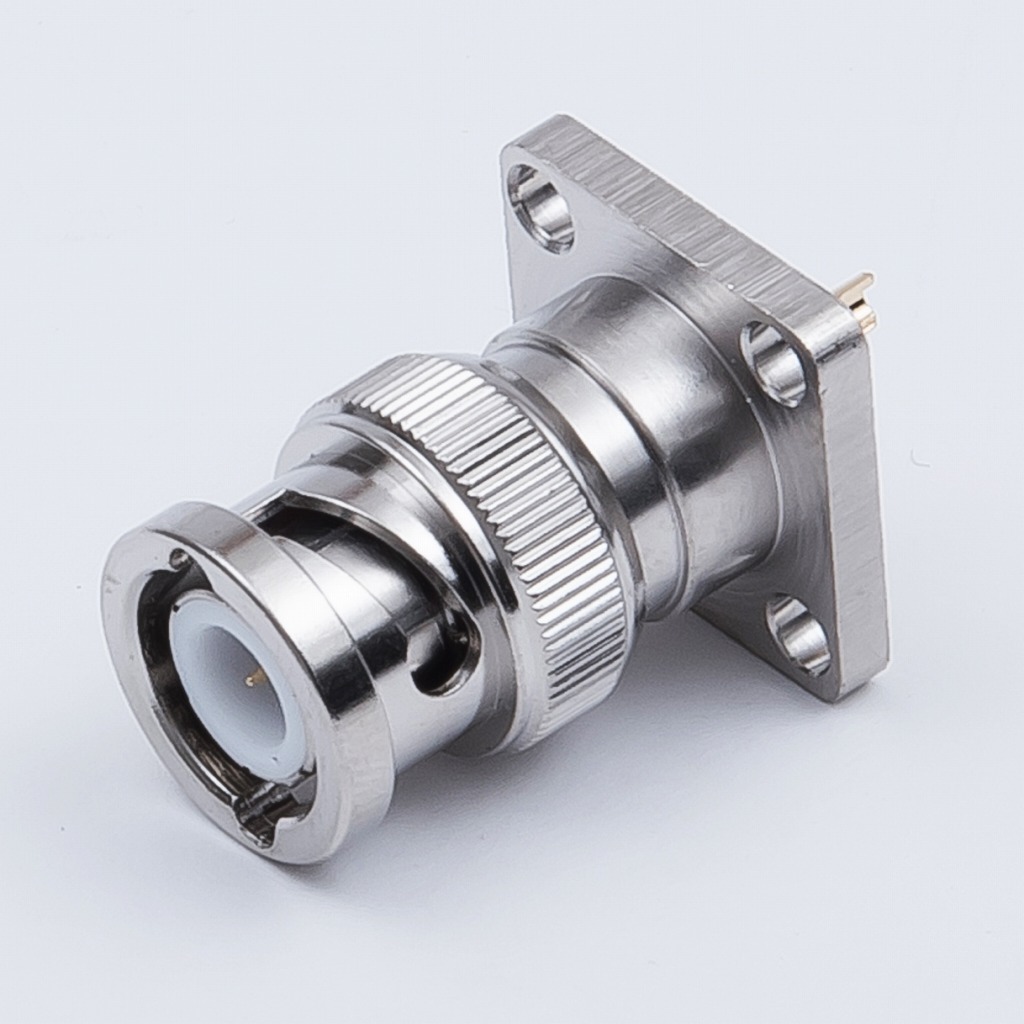

パネルプラグレセプタクル

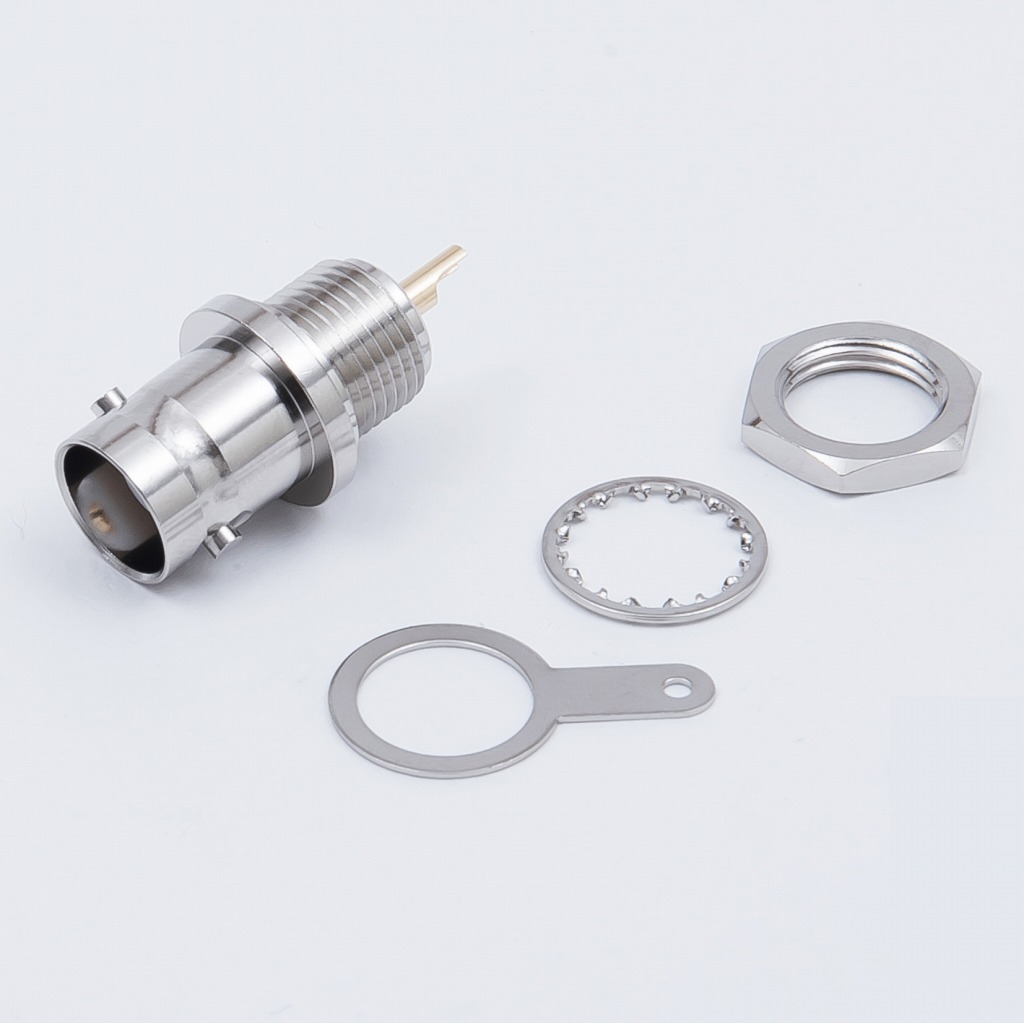

バルクヘッドレセプタクル
バルクヘッド

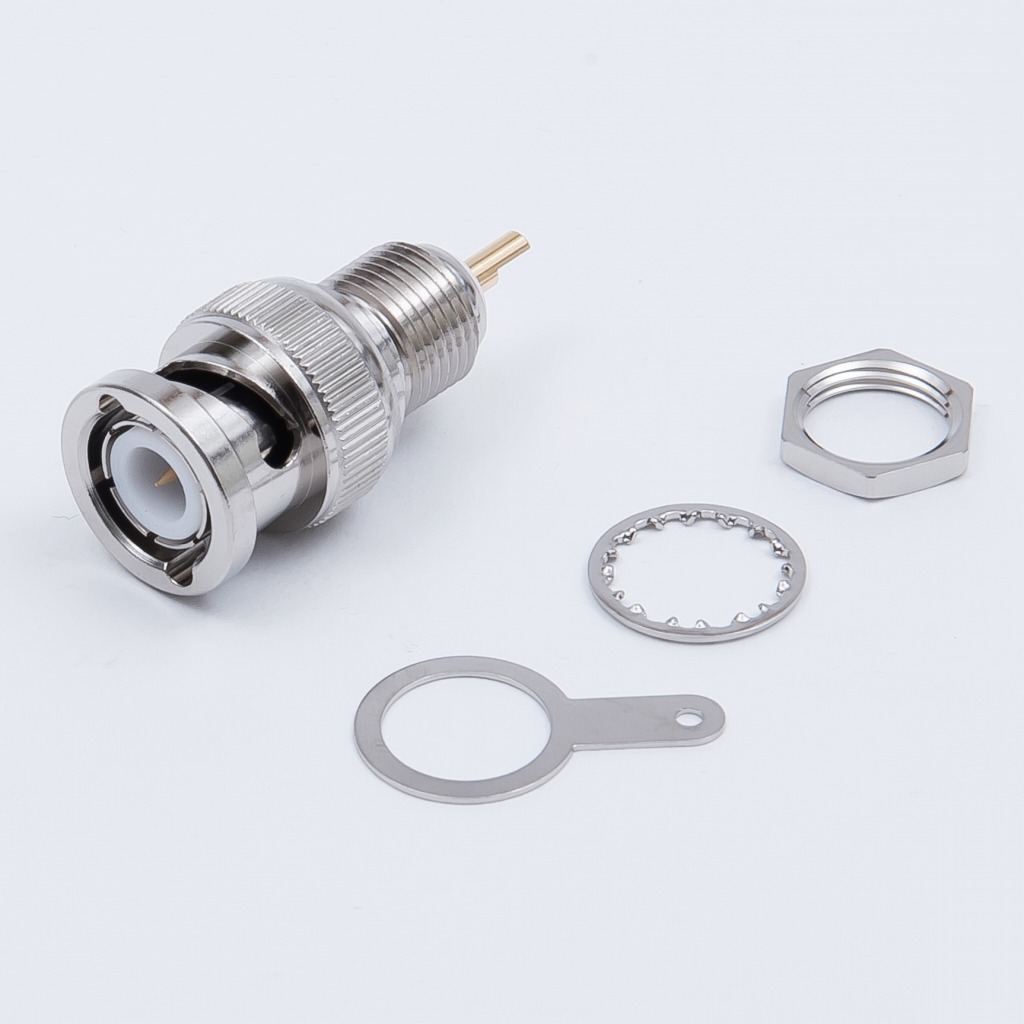

プラグレセプタクル
バルクヘッド

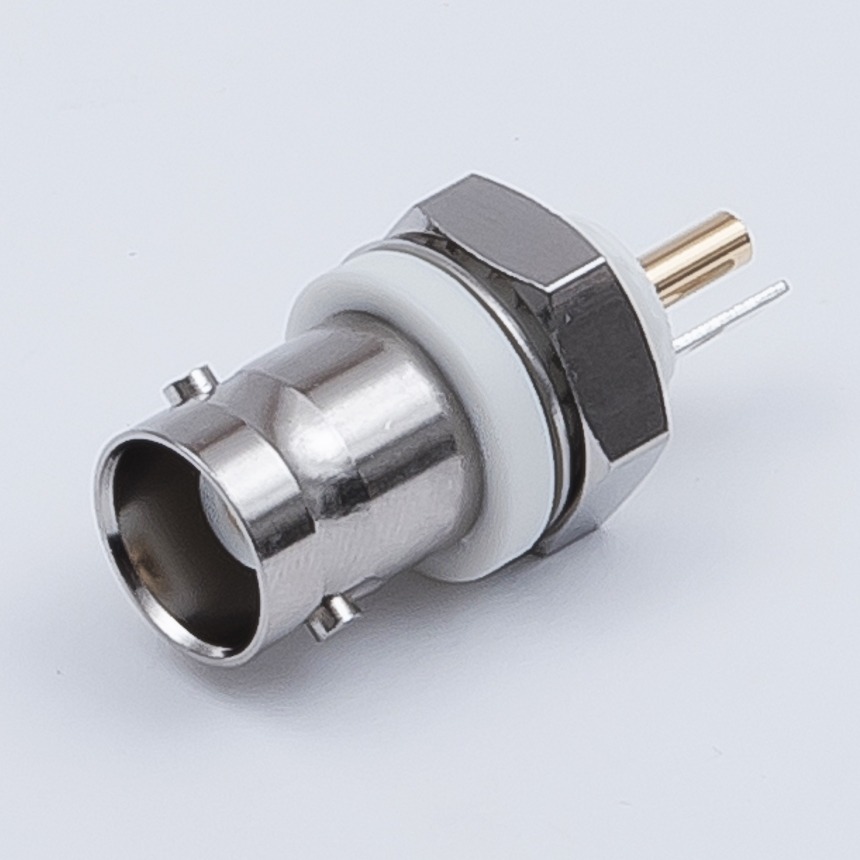

絶縁形レセプタクル
豆知識：プラグ・ジャック
ただ、同軸ケーブルの外部被覆（シース）と接続しないため、接続部が弱く、筐体内などの内部配線で使われることが多いです。
同じくケーブル接続出来るコネクタとしては、オス開口部を持つ「プラグ」と、メス開口部を持つジャックがあります。
レセプタクルとは異なり、ケーブル毎に製品が異なり、ケーブル接続強度があるため、筐体外でも使われます。
「BNCプラグ（オス）」についてはこちら
「BNCジャック（メス）」についてはこちら

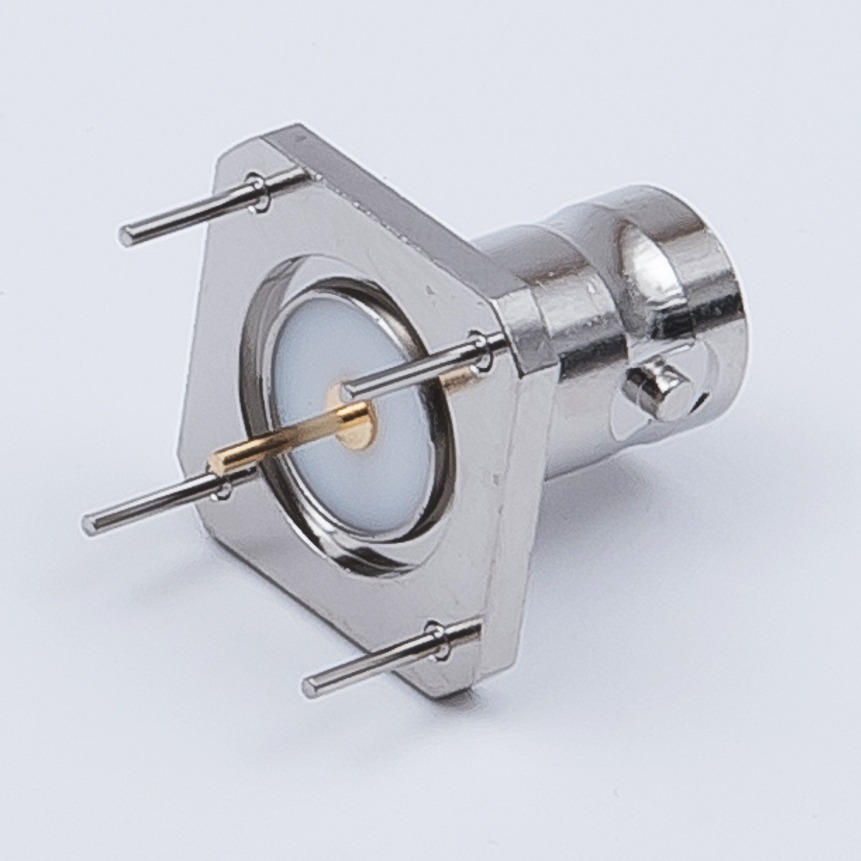

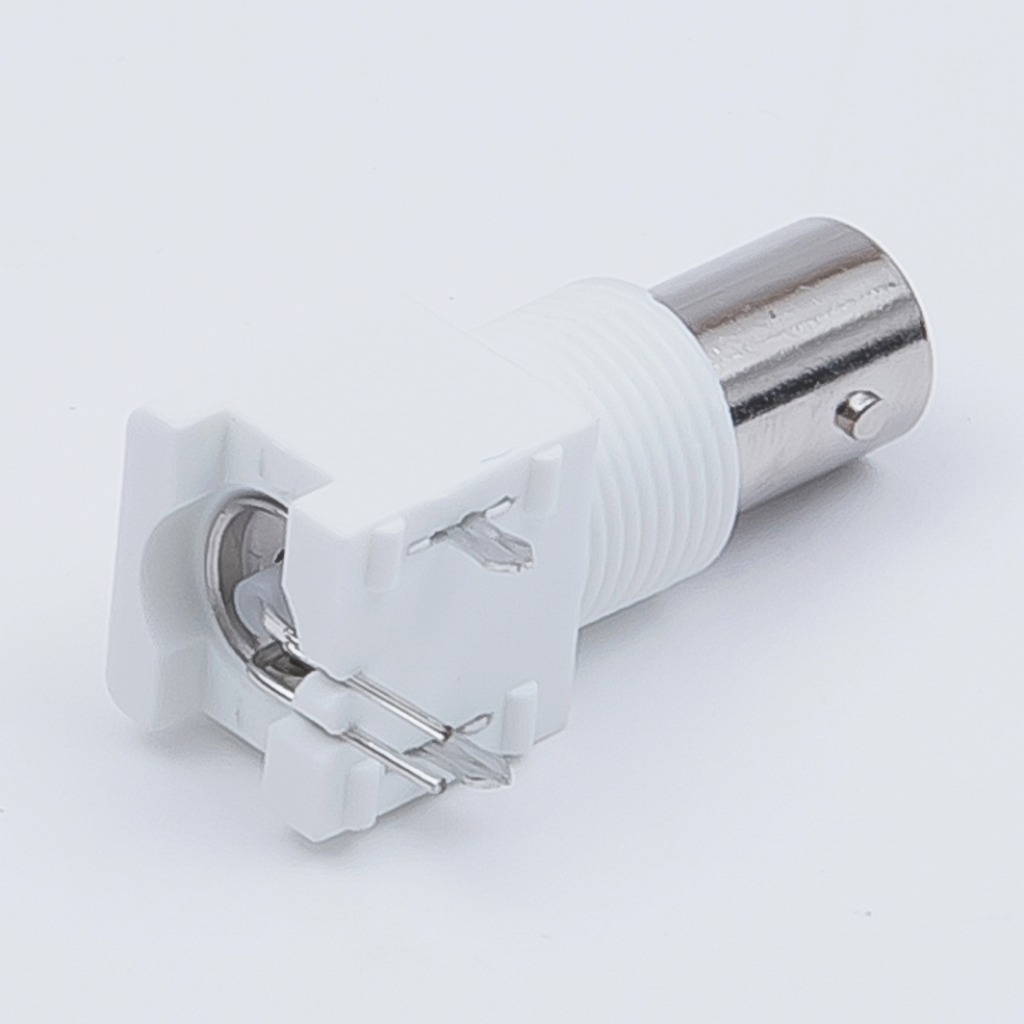

プリント基板用レセプタクル
プリント基板用
レセプタクル
プリント基板用

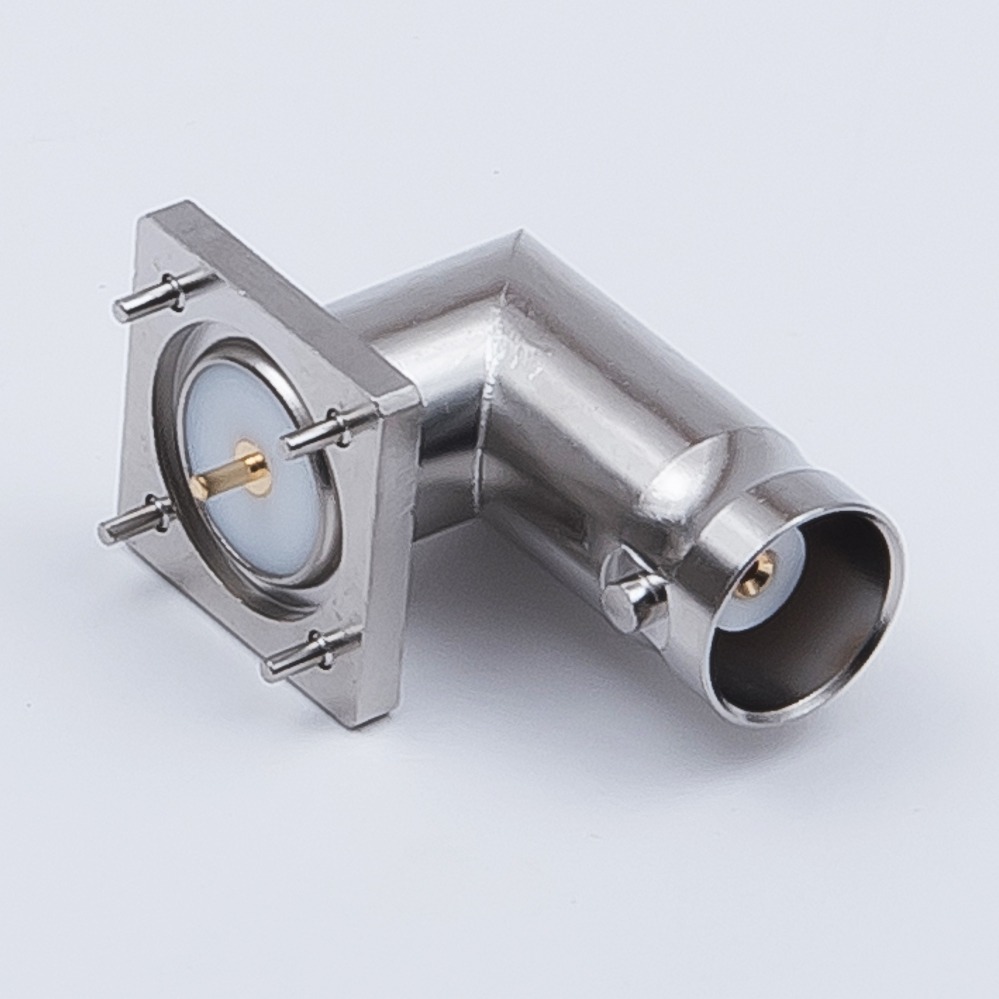

L曲がりレセプタクル
プリント基板用
絶縁形レセプタクル

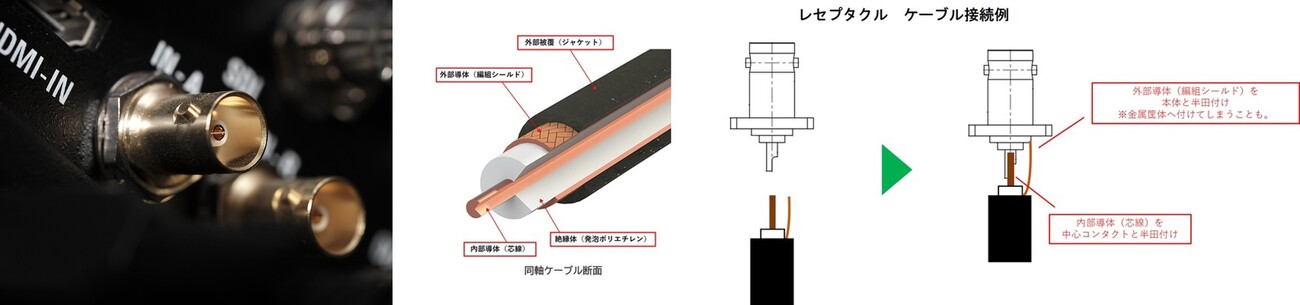

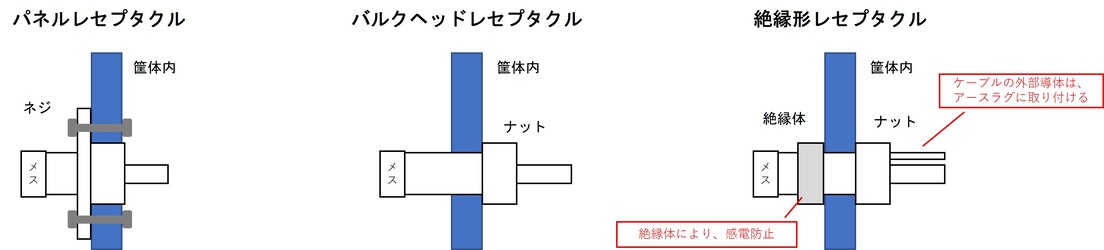

BNCレセプタクル 使用例
レセプタクルは、ジャックと同じくメス開口部を持ち、ケーブル取付することが多いです。
違いとしては、ジャックよりケーブルの自由度が高いです。
ケーブルに応じて製品が変わるジャックとは違い、レセプタクルは中心コンタクトとケーブル内部導体（芯線）が半田付け出来るサイズなら問題ないです。
以下、代表的な使用例です。
ケーブルではなく基板に取り付けたり、ケーブル芯線のみを取り付けたりするケースもございます。
レセプタクルをケーブル接続した場合、ケーブルの自由度が高い分、ジャックよりケーブル接続部が不安定で抜けやすいです。
筐体との取付により、機器の内部配線として用いられることが多いです。

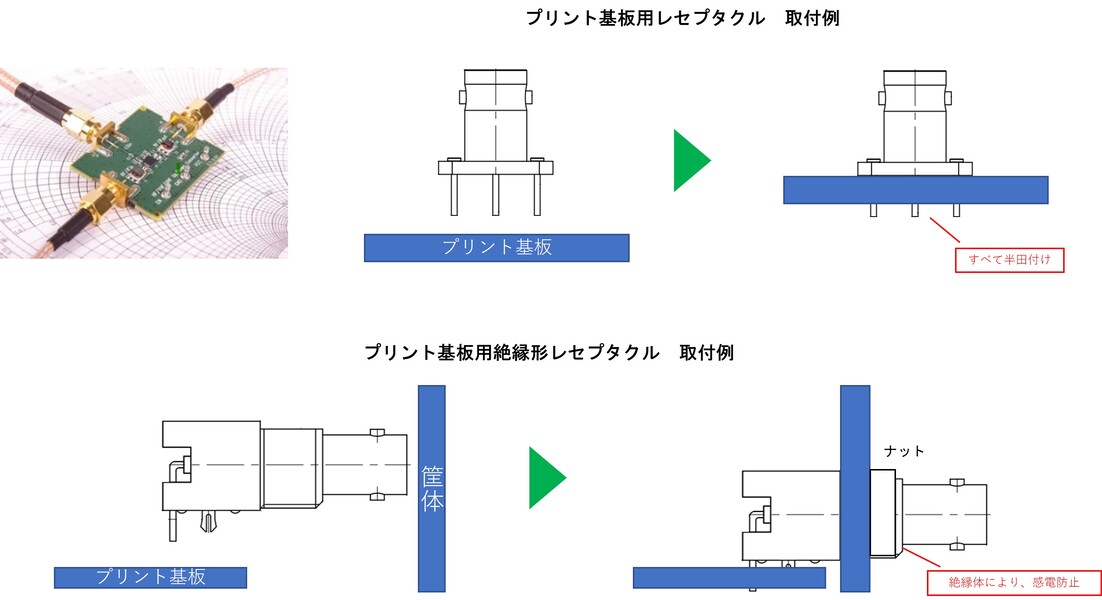

BNCプリント基板用レセプタクル 使用例
プリント基板に取り付けるレセプタクルは、プリント基板側のパターンに応じて、形が異なります。
