目次
BNC 50Ωコネクタの「BNC-J（ジャック・メス）」についての詳細になります。
BNCコネクタ同士の嵌合
BNCコネクタのオス開口部とメス開口部で、中心コンタクト同士を接続させることを、「嵌合」するともいいます。
BNCは、結合が簡単なバイオネットロック方式（バヨネット、バイヨネットなどとも呼ばれます）を採用しています。
BNCｰJ（ジャック・メス）形状種類
BNC-J ジャックはメス開口部を持ち、嵌合部の反対は同軸ケーブルを接続します。
BNCコネクタでは、ストレートジャック・バルクヘッドジャック・パネルジャックの3種類があります。
ストレートジャック

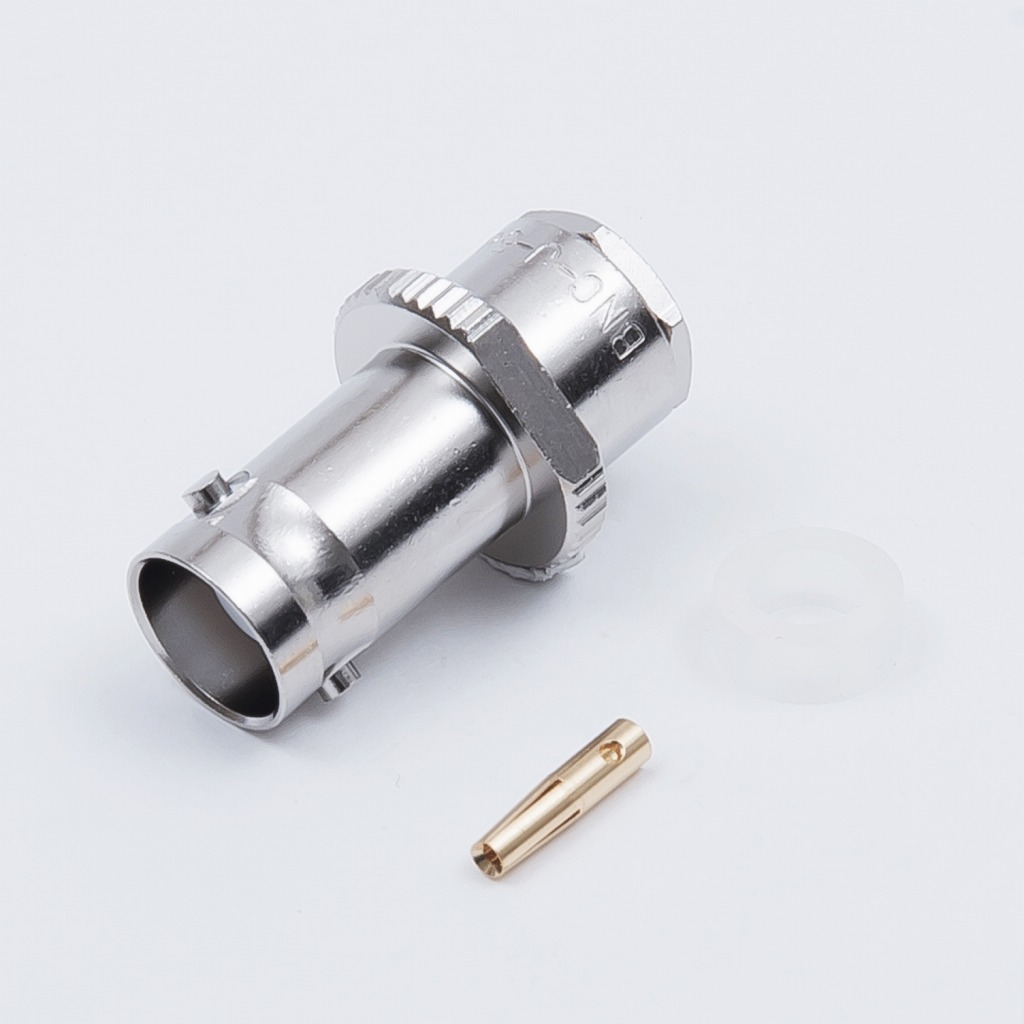

バルクヘッドジャック

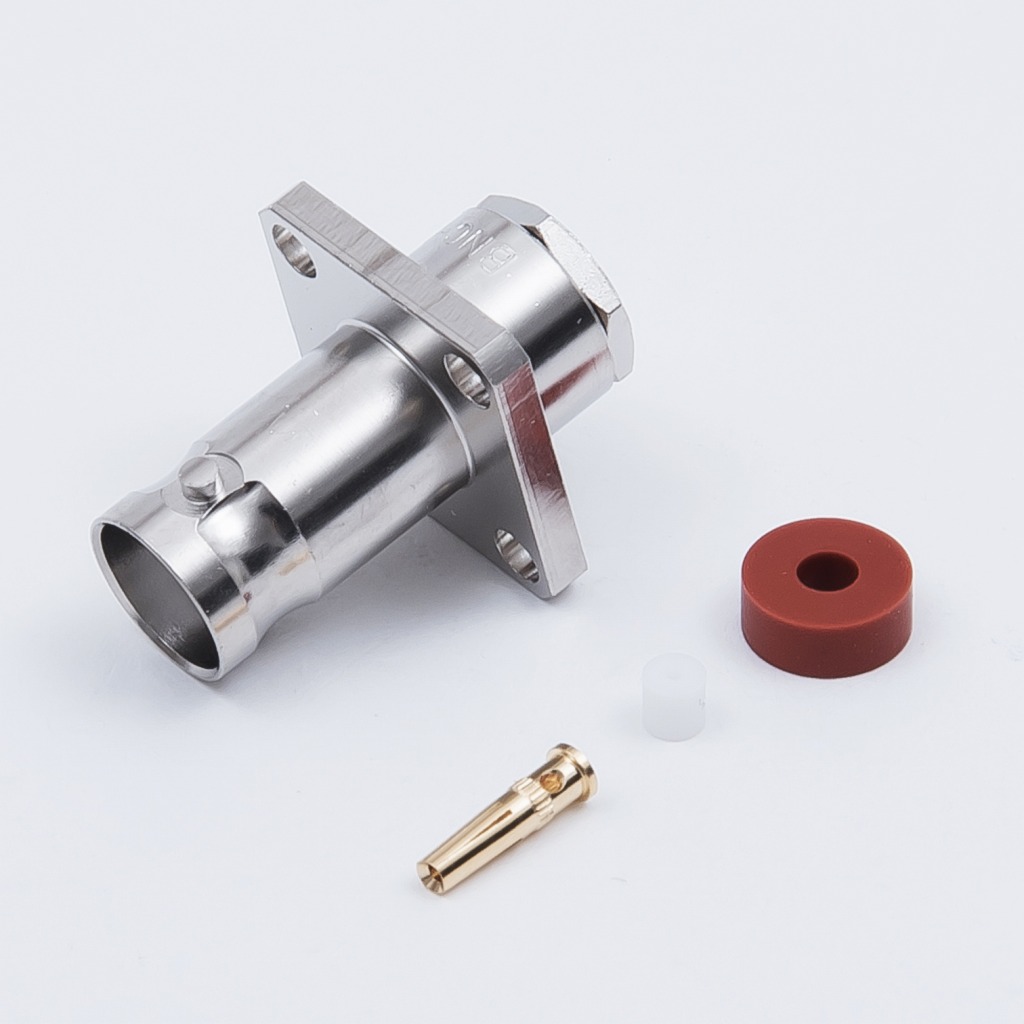

パネルジャック

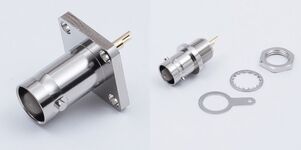

豆知識：レセプタクル
例）3D-2V用 BNCプラグ：BNCP-3、3D-2V用 BNCジャック：BNCJ-3
同じく同軸ケーブルに取り付ける製品として、「レセプタクル」があります。
レセプタクルは、コネクタ：中心コンタクトとケーブル：中心導体（芯線）の径が合えば、どの同軸ケーブルにも取付出来ます。
ただ、同軸ケーブルの外部被覆（シース）と接続しないため、接続部が弱く、筐体内などの内部配線で使われることが多いです。
レセプタクルはジャックと同じくメス開口部を持ちます。※一部、オス開口部を持つ「プラグレセプタクル」もあります。
「BNCレセプタクル」についてはこちら
BNCｰJ（ジャック・メス）使用例

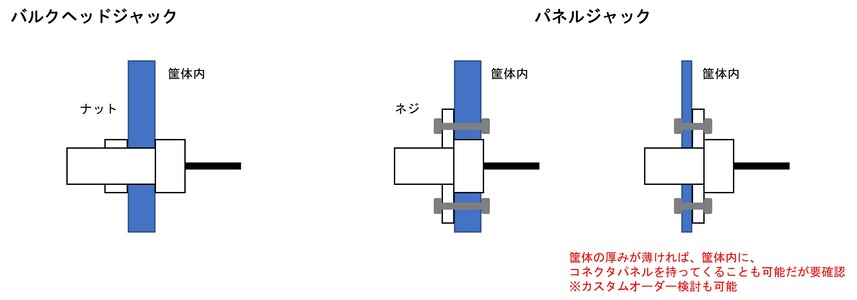

バルクヘッドジャックとパネルジャックは、それぞれ筐体との挟み方によって分かれてます。
バルクヘッドジャック：筐体にコネクタ本体用の穴を空け、ナットで挟み込んで締めるタイプ。
パネルジャック：コネクタ本体用の穴だけでなく、筐体にボルト・ネジ用の穴を空け、4つ穴で締めるタイプ。フランジと呼ぶこともあります。

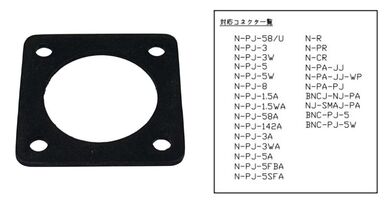

豆知識：Nパネル用パッキンについて
一部製品で、BNCのパネルジャック（メス）にも使用可能となっています。
Nパネル用パッキンはこちら
BNC-PJ-5はこちら
BNC-PJ-5Wはこちら

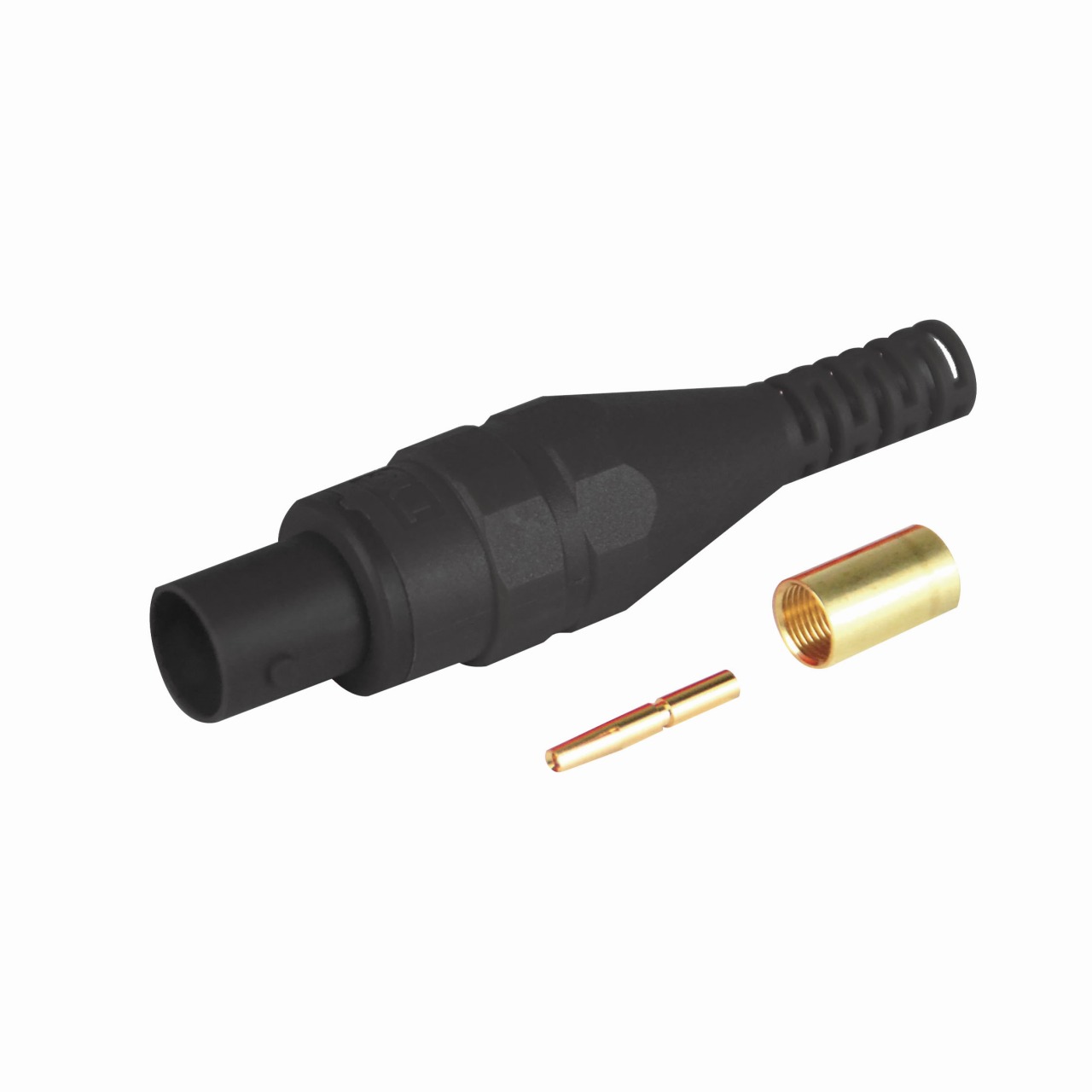

BNCｰJ（ジャック・メス）感電防止タイプ
外装が樹脂になっており、金属部分を露出刺せないことで、過電流・過電圧から精密機器を保護します。
通常のBNC型コネクタと互換性があり、電子測定器・記録装置向けに最適なコネクタです。
※受注生産品のみ
感電防止ジャック
BNCｰJ（ジャック・メス）ケーブルへの取付方法
BNCジャックは、主に同軸ケーブルを接続するコネクタです。
コネクタ：中心コンタクトとケーブル：内部導体（芯線）、コネクタ：本体とケーブル：外部被覆（ジャケット）を取り付けますが、
対応ケーブルと取付方法が、製品ごとに分かれています。
BNCケーブルの取付方法に関する詳細説明は、こちら
※プラグのケーブル取付手順を記載したページですが、ケーブル取付部についてはプラグ・ジャックで考え方は同じです。

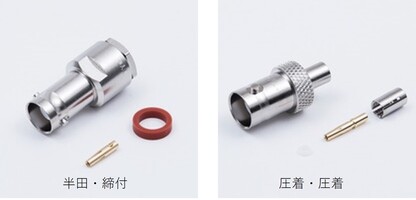

| 略称 | 中心コンタクト | 本体 |
| 半田・締付 | 半田付け | ナット締付 |
| 圧着・圧着 | 圧着 | 圧着 |
