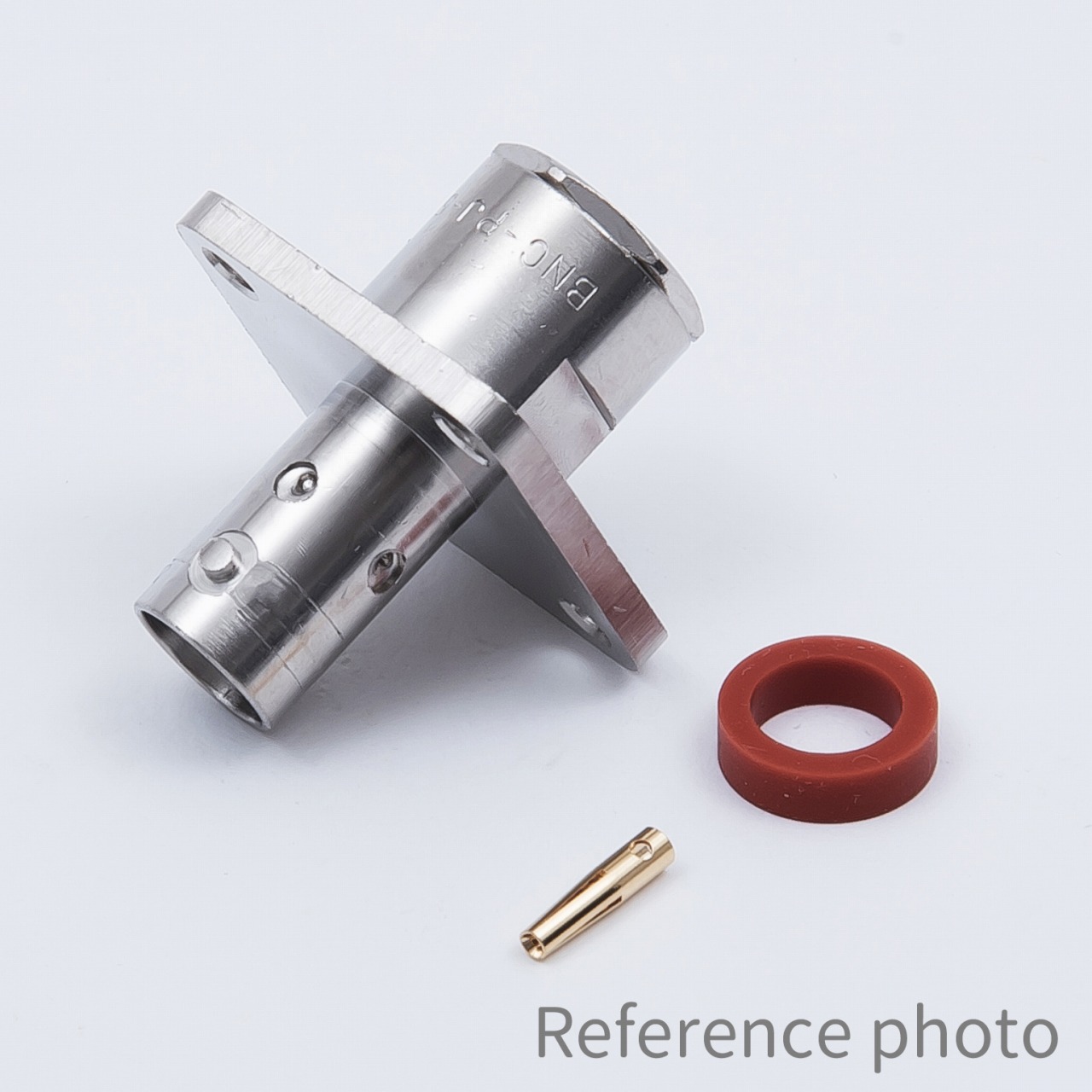

BNC-PJ-5W
BNCコネクタ
BNC-PJ-5W
903122
50Ω
パネルジャック
５D-2W,５C-2W,EM-５D-2W,EM-５C-2W
RoHS2
受注生産品（小ロット対応）
| 在庫 | お問い合わせください |
|---|
| 単価 | お問い合わせください |
|---|
表紙付仕様書/RoHS証明書/CADデータ など
各種ダウンロード
各種ダウンロード
概要
5D-2W、5C-2W、EM-5D-2W、EM-5C-2Wケーブルに適合するBNC型パネルジャックです。200MHｚ以下であれば75Ωのケーブルでも使用可能となっております。本体は締付タイプとなっており、ケーブル接続部の堅牢性が高くなっております。中心コンタクトは半田タイプです。全角：ＢＮＣ－ＰＪ－５Ｗ
仕様
| 嵌合部形状 | ジャック |
|---|
| 特性インピーダンス | 50Ω |
|---|
| 絶縁抵抗 | DC 500Vにて1000MΩ以上 |
|---|
| 耐電圧 | AC 1500V 1分間 |
|---|
| 接触抵抗 | 3mΩ以下 |
|---|
| 使用温度範囲 | -40～+85℃ |
|---|
材質／表面処理／結線方式
| 中心コンタクト | リン青銅／金めっき／ハンダ付け |
|---|
| 外部コンタクト | 黄銅／ニッケルめっき／締め付け |
|---|
