BNC 50Ωコネクタの「BNC-P（プラグ・オス）」についての詳細になります。
BNCコネクタ同士の嵌合
BNCコネクタのオス開口部とメス開口部で、中心コンタクト同士を接続させることを、「嵌合」するともいいます。
BNCは、結合が簡単なバイオネットロック方式（バヨネット、バイヨネットなどとも呼ばれます）を採用しています。
BNCｰP（プラグ・オス）形状種類
BNC-P プラグはオス開口部を持ち、嵌合部の反対は同軸ケーブルを接続します。
BNCコネクタでは、ストレートプラグとL曲がりプラグの形状があります。
ストレートプラグ
L曲がりプラグ
豆知識：プラグレセプタクル
同じく同軸ケーブルに取り付ける製品として、「レセプタクル」があります。
レセプタクルは、コネクタ：中心コンタクトとケーブル：中心導体（芯線）の径が合えば、どの同軸ケーブルにも取付出来ます。
ただ、同軸ケーブルの外部被覆（シース）と接続しないため、接続部が弱く、筐体内などの内部配線で使われることが多いです。

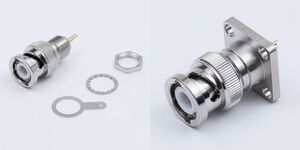

メス開口部がメインのレセプタクルですが、BNCにはオス開口部をもつ「プラグレセプタクル」もあります。
「BNCレセプタクル」についてはこちら
BNCｰP（プラグ・オス）使用例

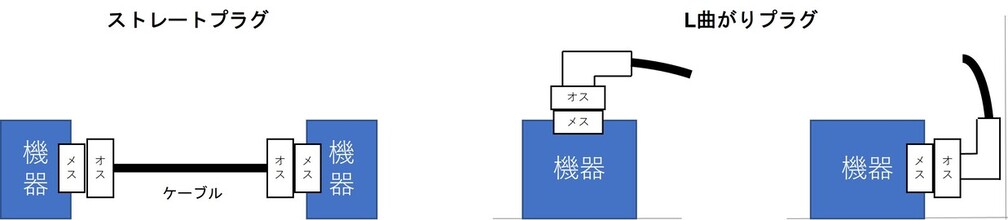

L曲がりプラグ（オス）は、L字・ライトアングルといった呼ばれ方もします。
機器筐体にあるジャック（メス）の位置によって、ストレートプラグの使用が好ましくない場合に重宝頂きます。
また、機器を配置しなければいけない場所が、壁際など、後ろにスペースが無い場合にも効果的です。
BNCｰP（プラグ・オス）防水タイプ
水場が近くにある場合や、風雨の影響を受ける場所、湿気の多い所など、屋内外、場所を問わずご使用いただける製品です。
防水仕様についての詳細は、こちら。

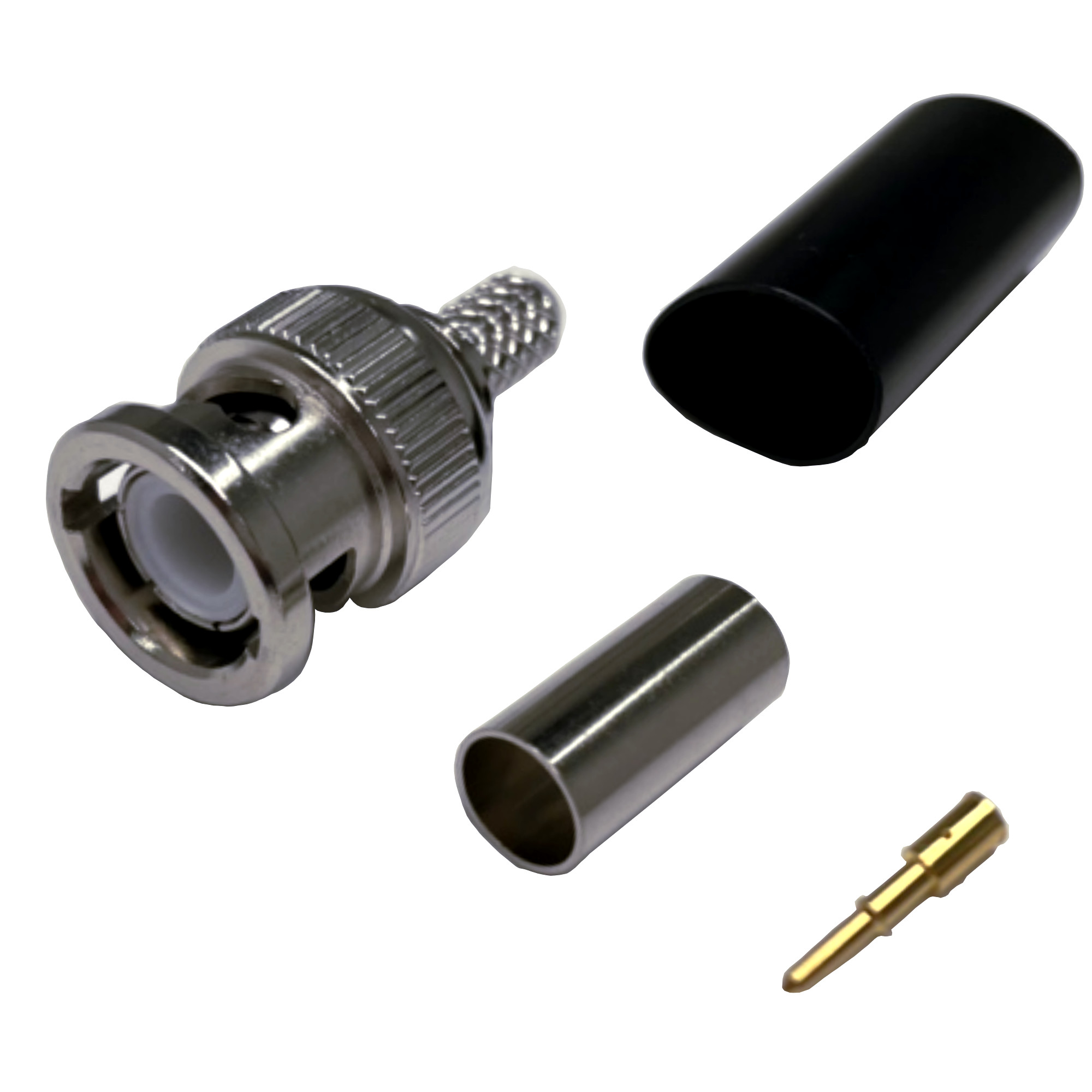

防水プラグ
BNCｰP（プラグ・オス）感電防止タイプ
外装が樹脂になっており、金属部分を露出刺せないことで、過電流・過電圧から精密機器を保護します。
通常のBNC型コネクタと互換性があり、電子測定器・記録装置向けに最適なコネクタです。

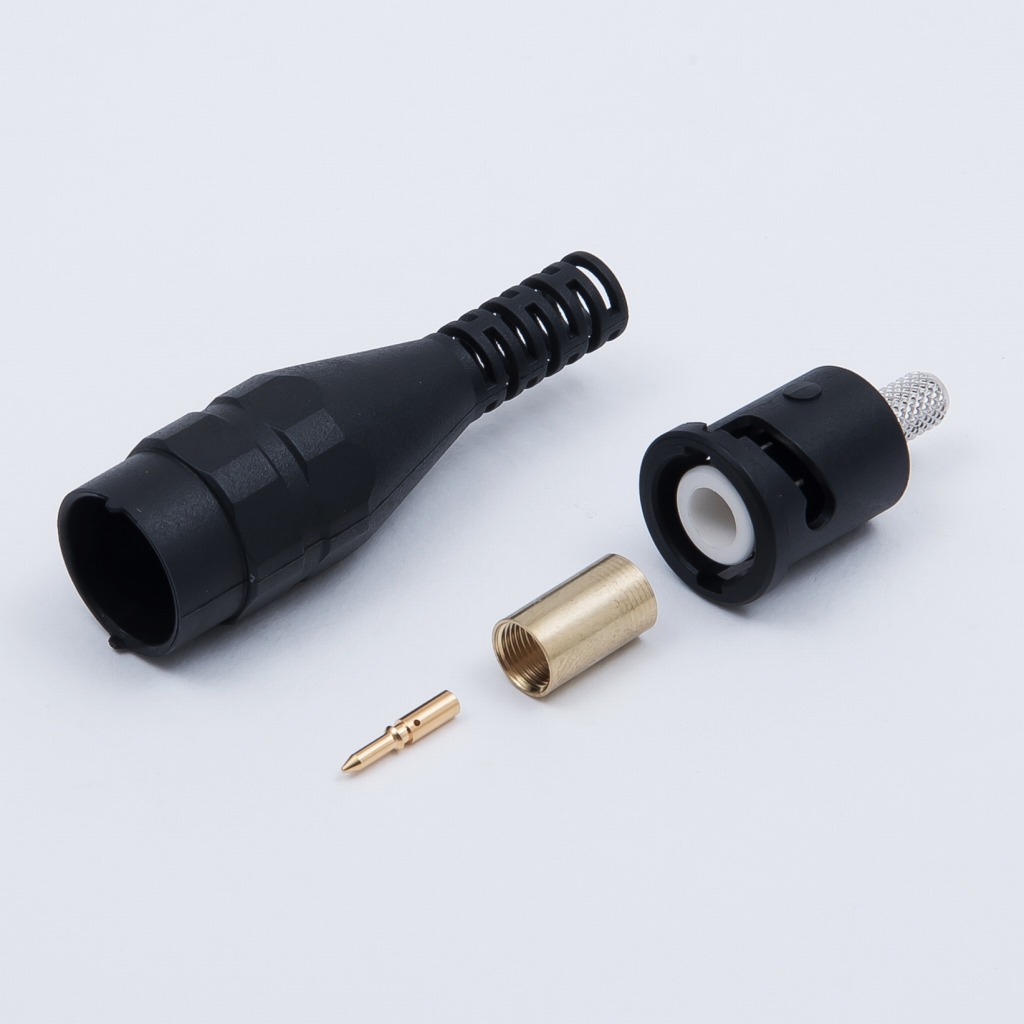

感電防止プラグ
BNCｰP（プラグ・オス）ケーブルへの取付方法
BNCプラグは、主に同軸ケーブルを接続するコネクタです。
コネクタ：中心コンタクトとケーブル：内部導体（芯線）、コネクタ：本体とケーブル：外部被覆（ジャケット）を取り付けますが、
対応ケーブルと取付方法が、製品ごとに分かれています。
BNCケーブルの取付方法に関する詳細説明は、こちら

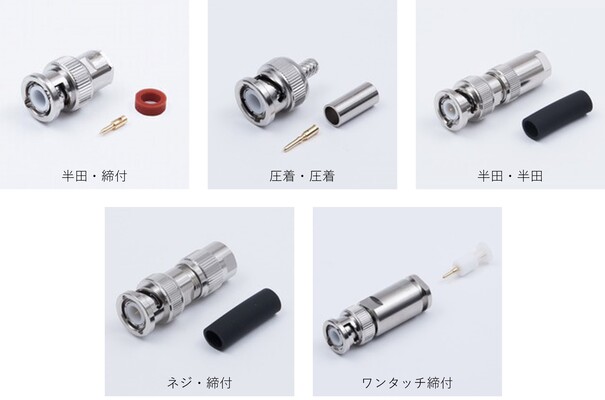

| 略称 | 中心コンタクト | 本体 |
| 半田・締付 | 半田付け | ナット締付 |
| 圧着・圧着 | 圧着 | 圧着 |
| 半田・半田 | 半田付け | 半田付け |
| ネジ・締付 | ネジ留め | ナット締付 |
| ワンタッチ締付 | ナット締付 | ナット締付 |
