BNC 50Ωコネクタの「アダプター」「変換コネクタ」についての詳細になります。
BNCコネクタ同士の嵌合
BNCコネクタのオス開口部とメス開口部で、中心コンタクト同士を接続させることを、「嵌合」するともいいます。
BNCは、結合が簡単なバイオネットロック方式（バヨネット、バイヨネットなどとも呼ばれます）を採用しています。
アダプターは、オスーオス・メスーメス・オスーメスの3パターンを始め、嵌合部を3ヵ所持つコネクタなどもあります。
BNCアダプター 形状種類
BNCのオスまたはメス開口部を両端に持つコネクタです。コネクタの延長・中継・分岐といった役割をもちます。
ケーブル接続はせず、コネクタ同士を繋ぎます。
ストレートアダプター
L曲がりアダプター

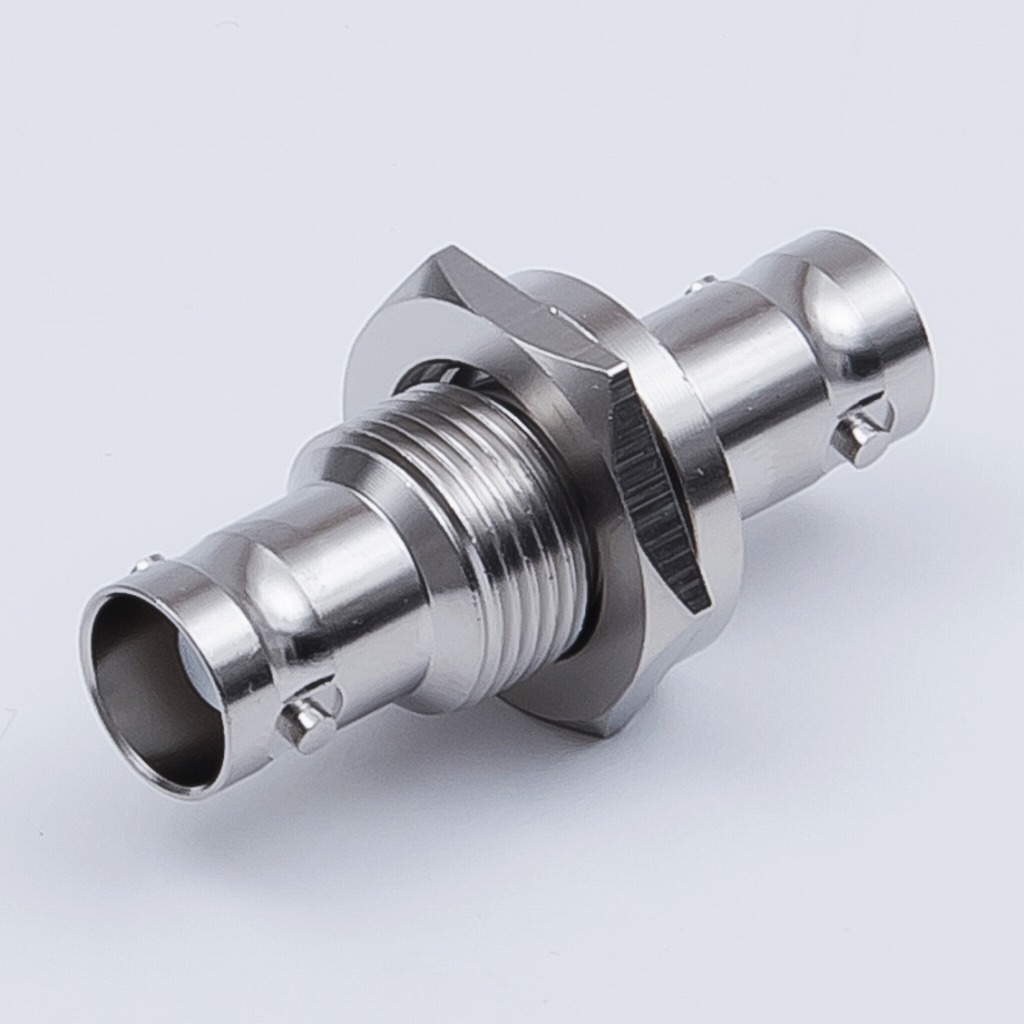

バルクヘッドアダプター

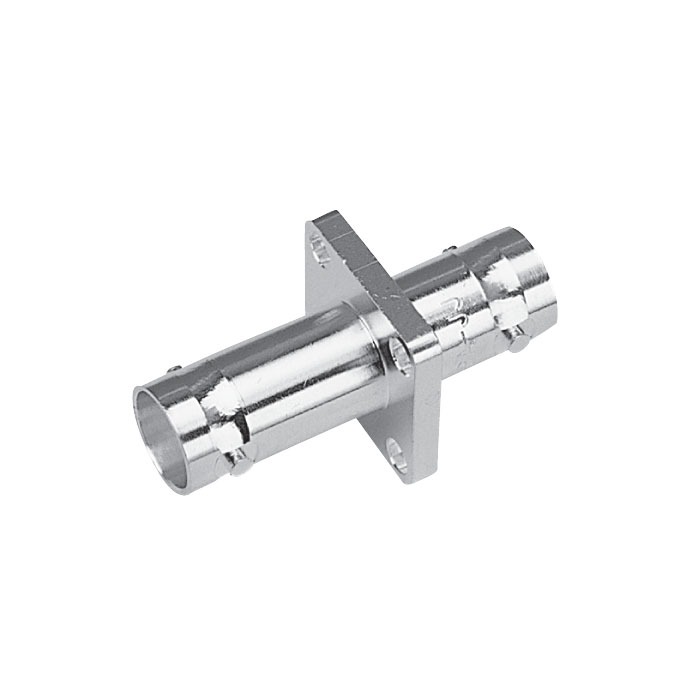

パネルアダプター

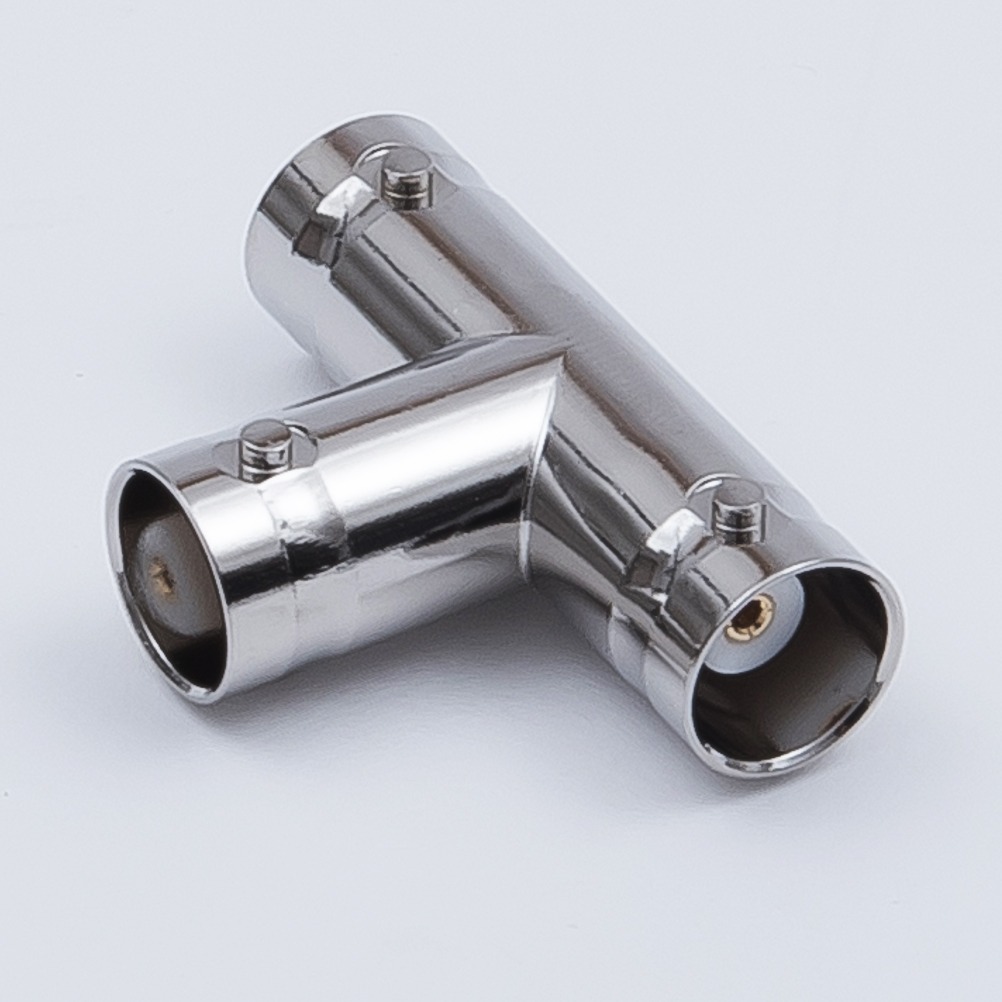

T字アダプター 分岐
Y字アダプター 分岐
F字アダプター 分岐

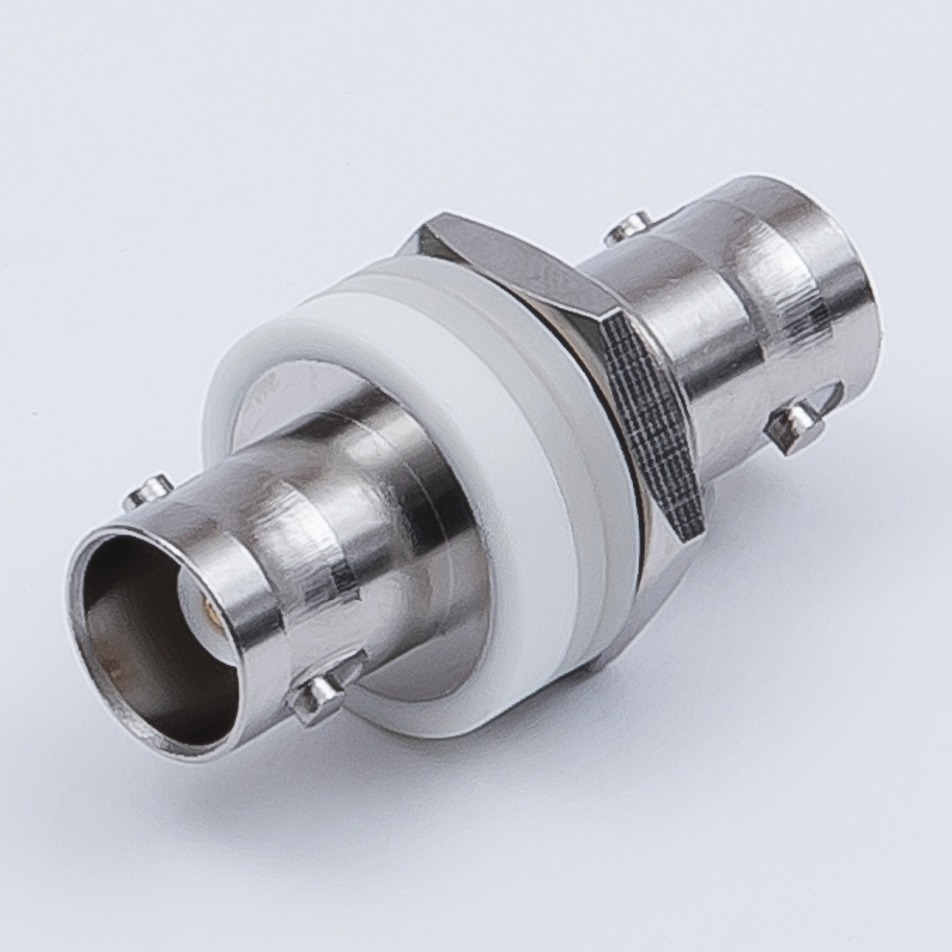

絶縁形アダプター

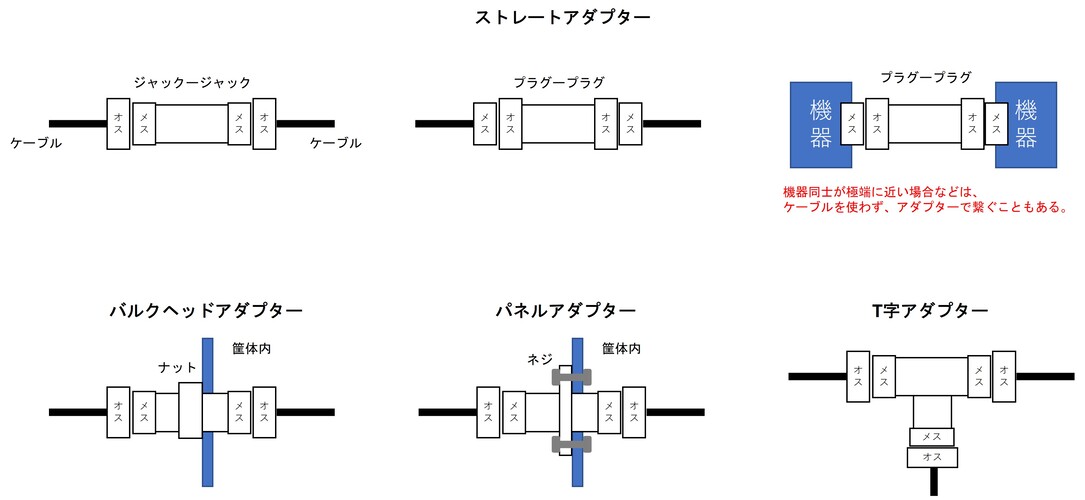

BNCアダプター 使用例
アダプターの使用方法は、多種多様となっております。
BNC変換コネクタ
アダプターの1種で、BNC変換コネクタがあります。BNCコネクタと、他の型とを変換したい場合に使用頂きます。
その他、変換コネクタの一覧は、こちら。
