BNCコネクタ　悩み別おすすめ形式

BNCコネクタは、インピーダンス50Ωと75Ωに分かれており、50Ωは主に無線機等の電力の伝送用、75Ωは主にテレビ受像機等の映像・音声信号伝送用となります。

トーコネは、どちらもラインナップしております。
インピーダンスが違う製品同士も結合できますが、周波数200MHz以下でしか使えませんので、インピーダンスを揃えて頂くことを推奨しております。

無線通信機器の設置場所によっては、ストレートプラグを配置する隙間がないケースがあります。

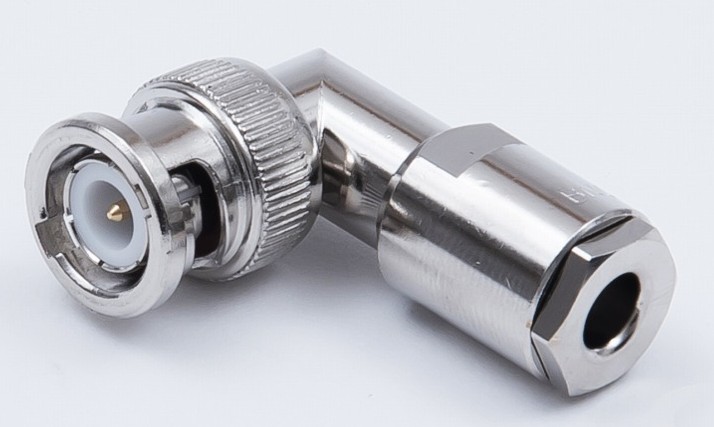

その場合、L曲がり（ライトアングル）プラグをお使いいただくことで、ケーブルを真下や真横に這わせることできます。

対象ケーブルがラインナップにない場合は、L曲がりアダプターとストレートプラグの組み合わせていただくことも可能です。

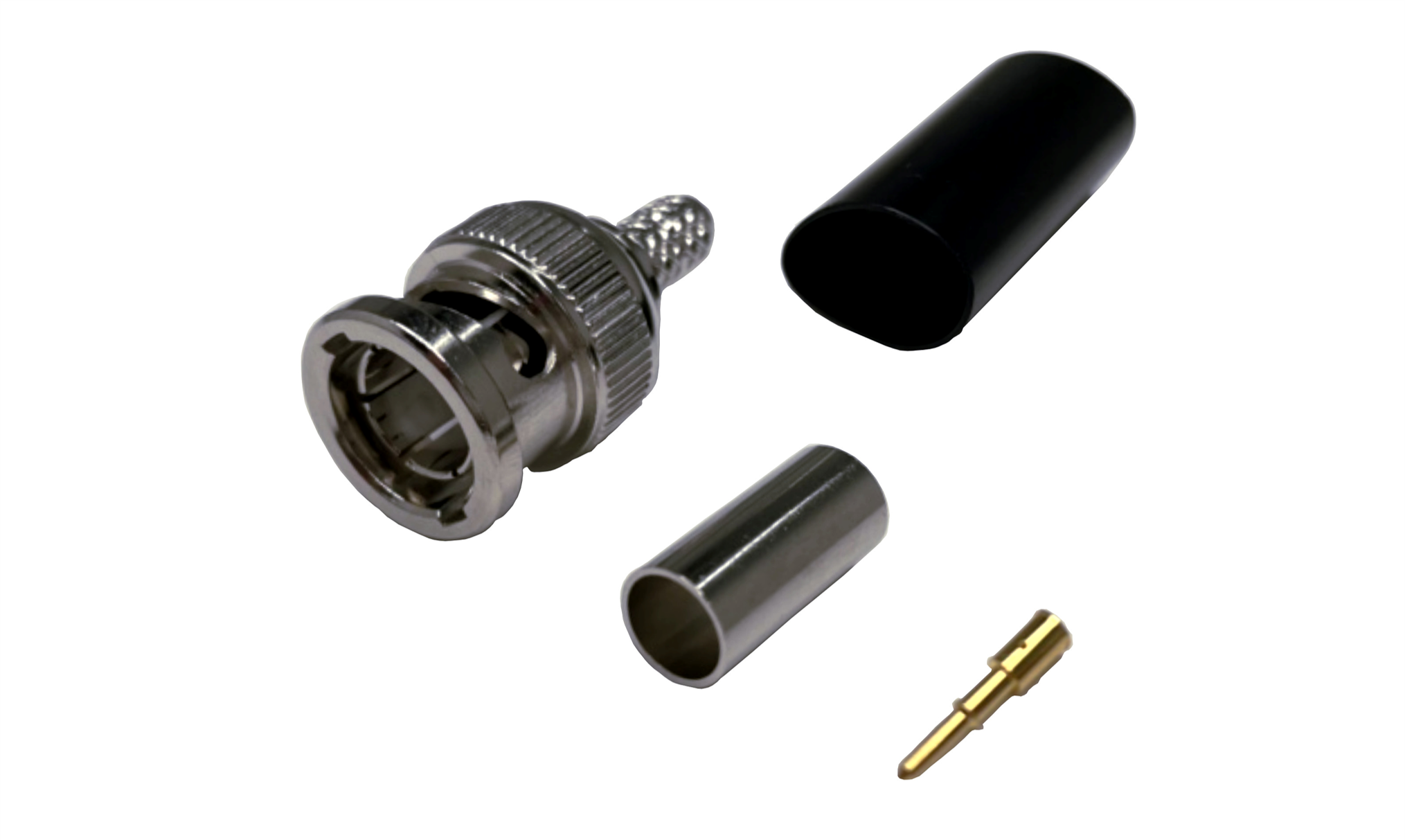

防水のBNCコネクタ、50Ω75Ωそれぞれでラインナップしております。
水場が近くにある場合や、風雨の影響を受ける場所、湿気の多い所など、ご使用いただけます。

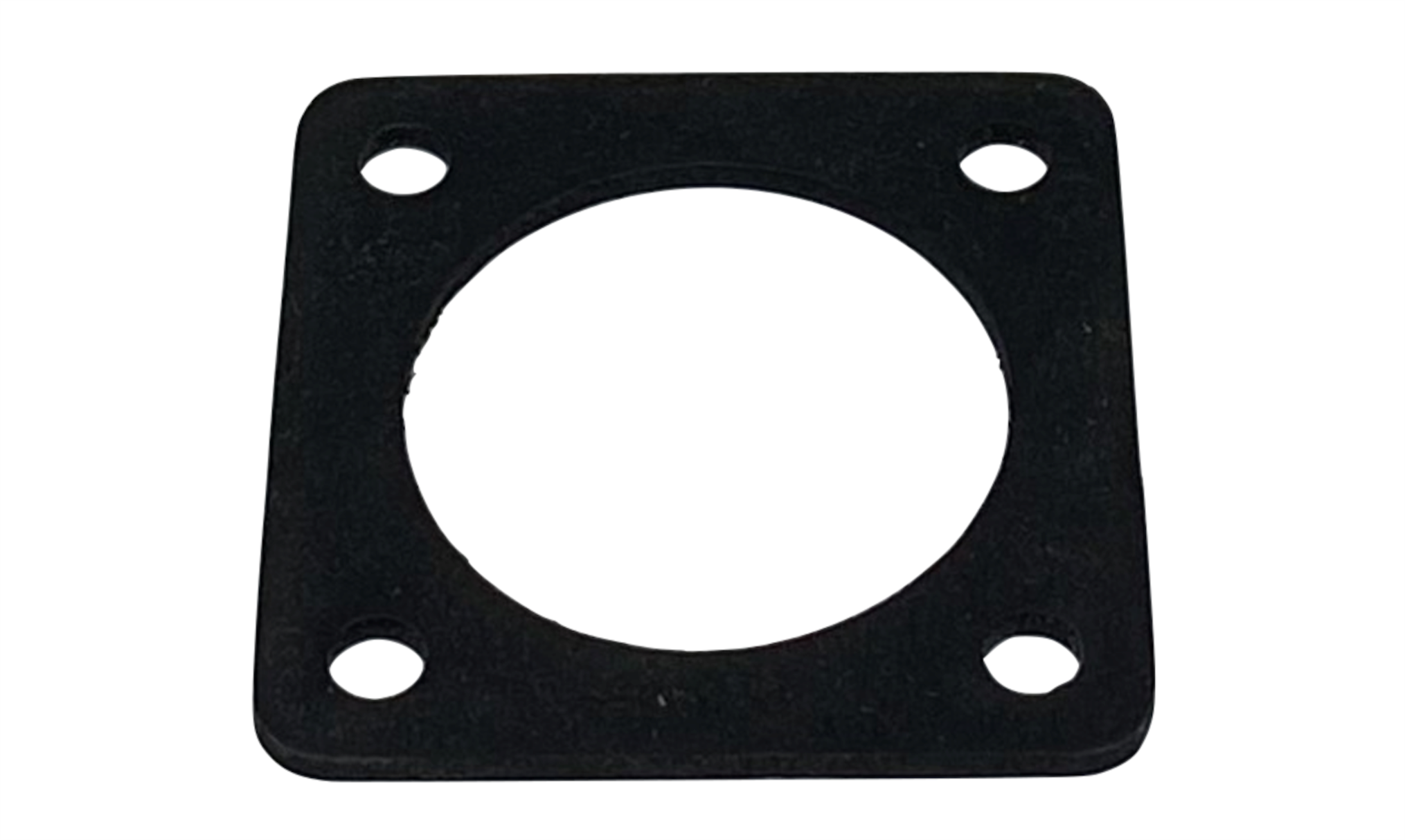

また、筐体に4つ穴取り付けする製品で一部ご利用いただける、パッキンもご用意しております。

BNCコネクタの定格電圧は500Vですが、同様のバイオネットロック方式のコネクタで、MHV（定格電圧1.6kV）、SHV（定格電圧3.5kV）の製品がございます。
BNCコネクタとの結合は出来ませんが、高電圧製品の開発時にご利用ください。

また、定格電圧内ではありますが、測定器等での感電防止を目的としたBNCコネクタもあります。

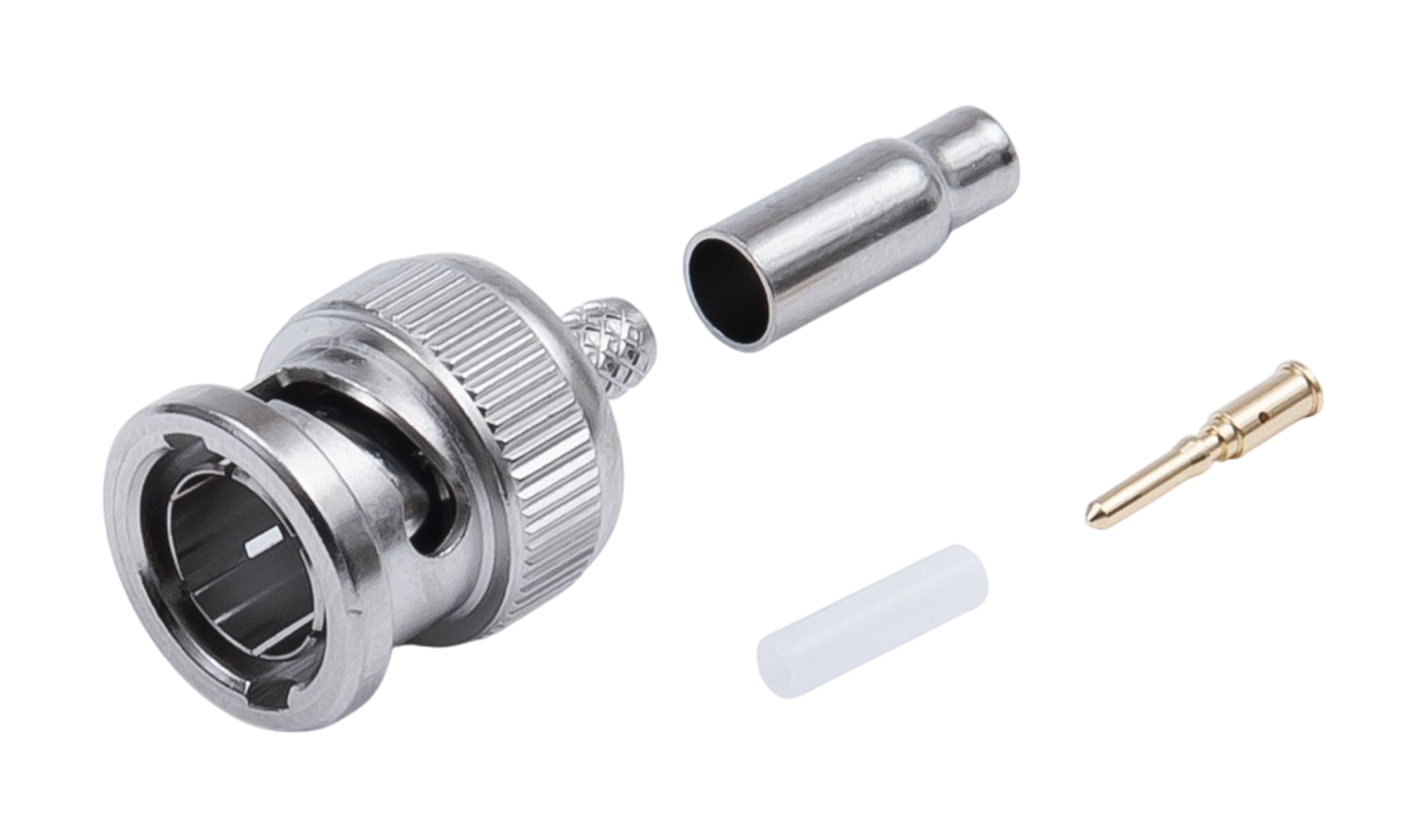

コネクタとケーブルの結線方式が、圧着タイプの製品がございます。
結線時に圧着工具が必要になりますが、締付タイプより軽量で安価かつ、現場加工も簡易になります。
弊社へケーブル加工からご依頼頂ければ、圧着工具を購入する必要もありません。
