SMAコネクタの「SMAレセプタクル」についての詳細になります。
SMAコネクタ同士の嵌合
SMAコネクタのオス開口部とメス開口部で、中心コンタクト同士を接続させることを、「嵌合」するともいいます。
SMAは、ネジカップリング方式で確実な結合が可能です。
レセプタクルはメス開口部を持つ場合が多いが、オス開口部のプラグレセプタクルもラインナップにあります。
SMAレセプタクル 形状種類
SMAのメス開口部を持つ。嵌合部の反対は、機器の基板(プリント基板)やパネル機器、同軸ケーブルに取り付けます。
一部種類のみになりますが、オス開口部を持つ、プラグレセプタクルもあります。
以下の2種類に分けて、形状種類を列挙します。
・レセプタクル:ケーブルに取り付けるのがメイン
・プリント基板用レセプタクル:プリント基板に取り付けるのがメイン
レセプタクル

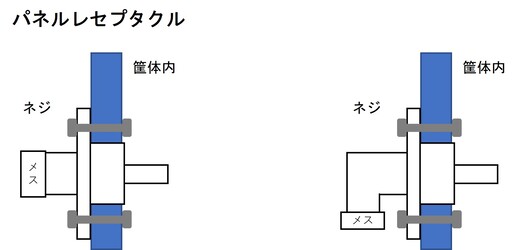

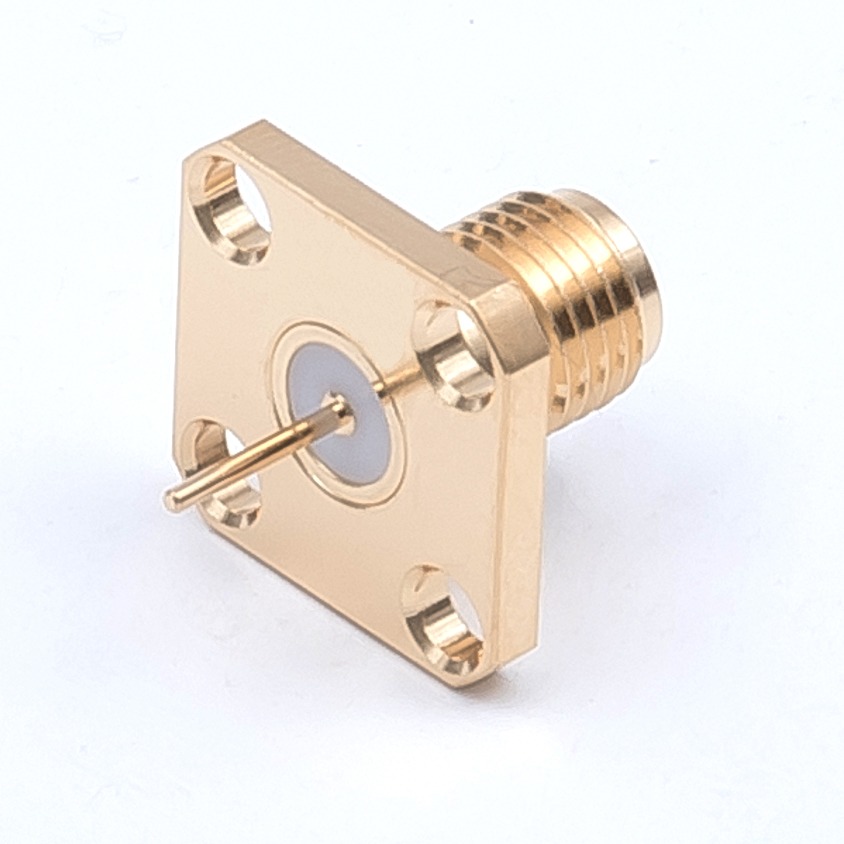

パネルレセプタクル(4つ穴)

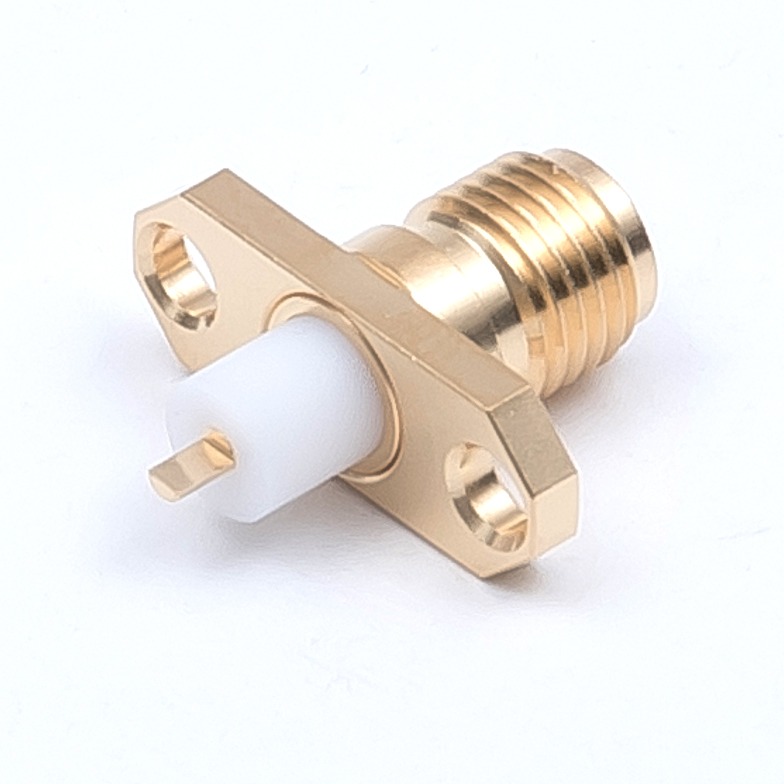

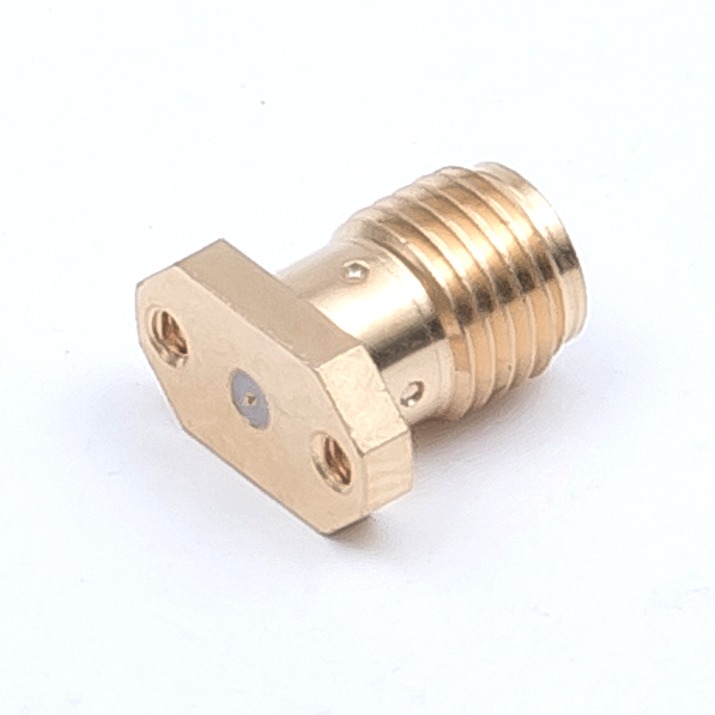

パネルレセプタクル(2つ穴)

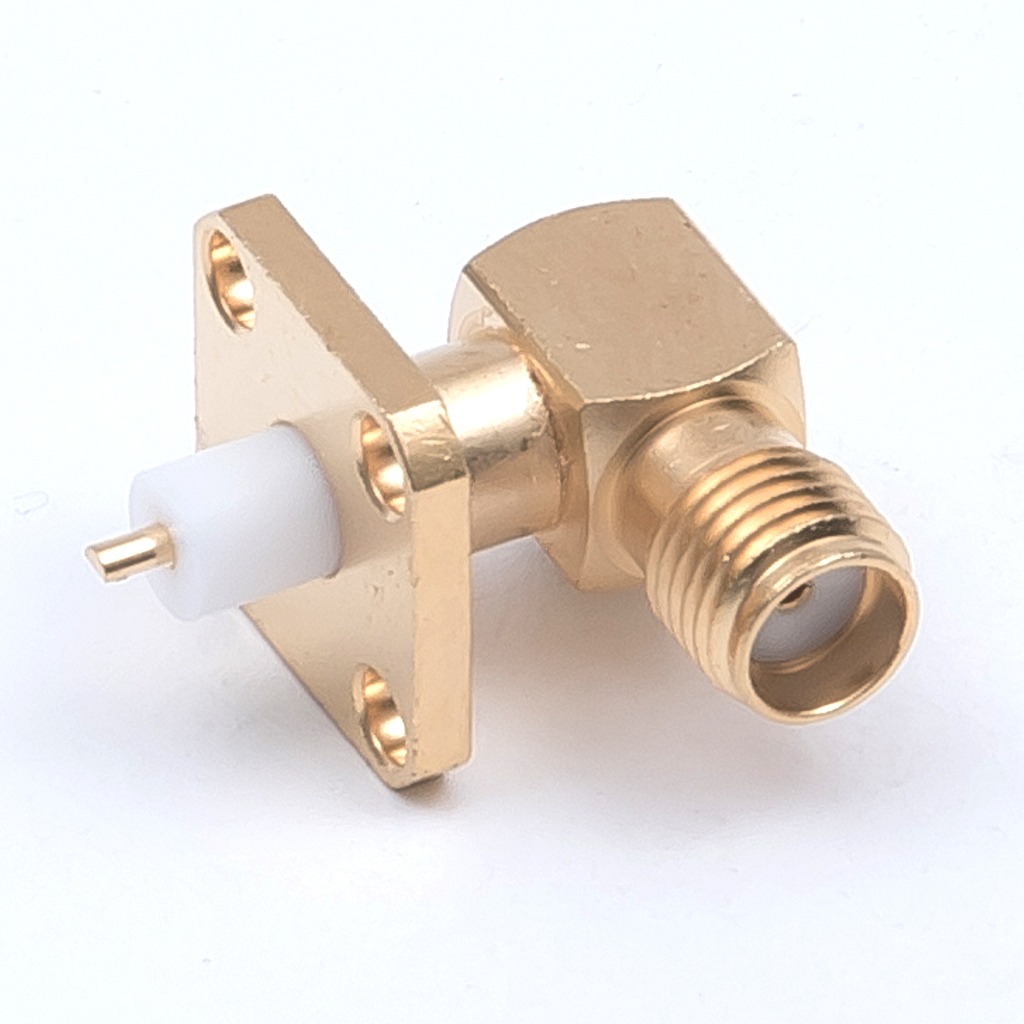

L曲がりパネルレセプタクル

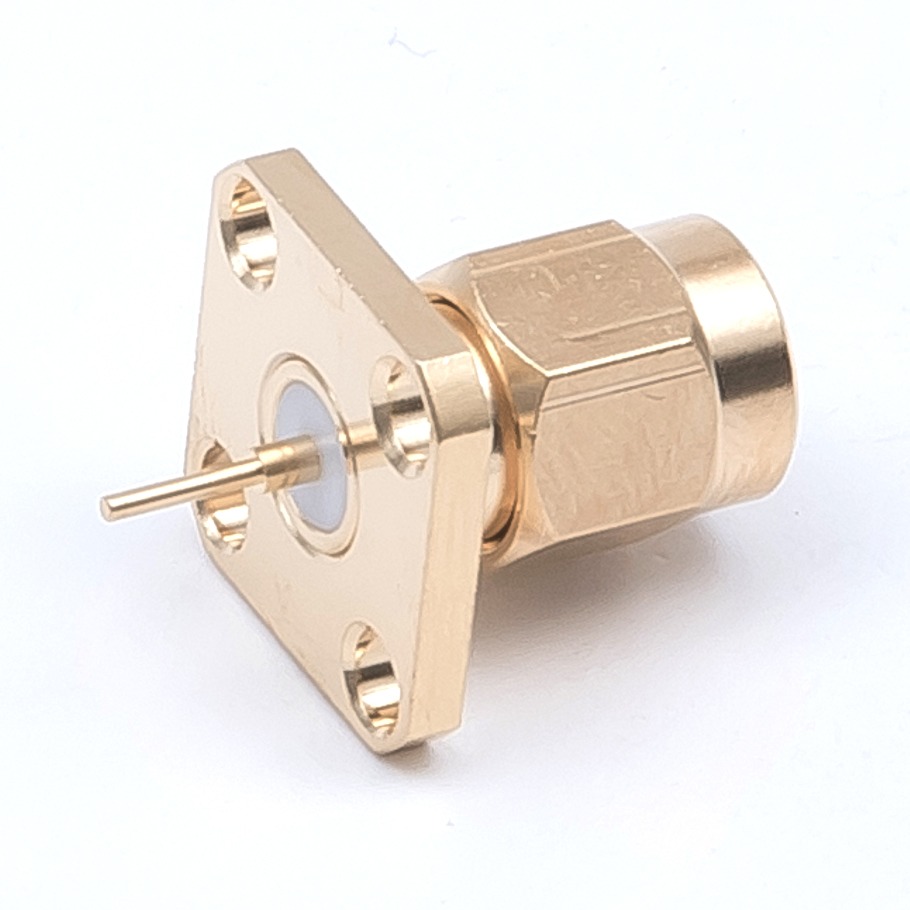

プラグレセプタクル(4つ穴)

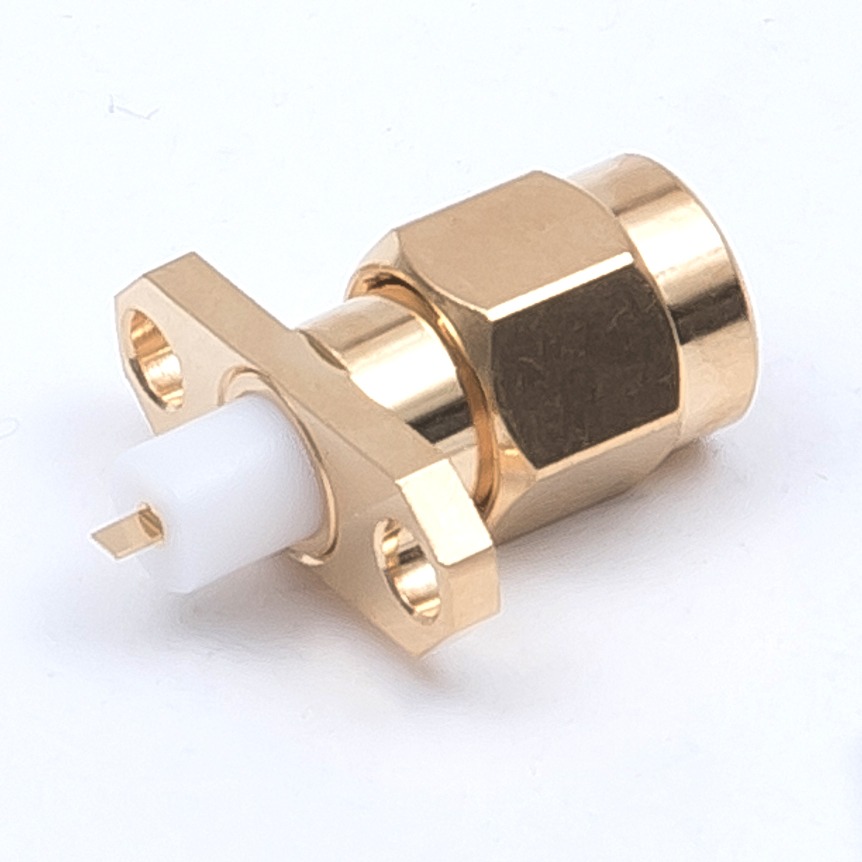

プラグレセプタクル(2つ穴)

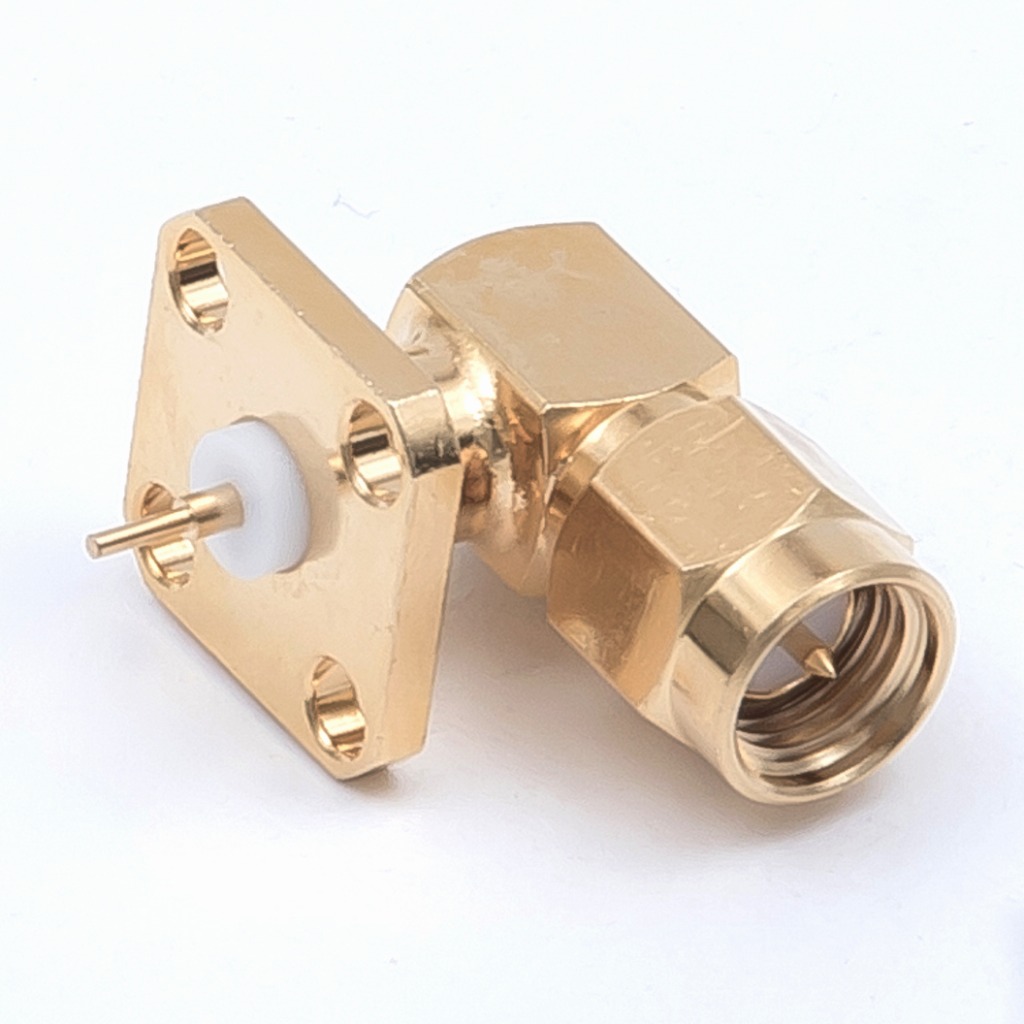

L曲がりプラグレセプタクル
豆知識:プラグ・ジャック
ただ、同軸ケーブルの外部被覆(シース)と接続しないため、接続部が弱く、筐体内などの内部配線で使われることが多いです。
同じくケーブル接続出来るコネクタとしては、オス開口部を持つ「プラグ」と、メス開口部を持つジャックがあります。
レセプタクルとは異なり、ケーブル毎に製品が異なり、ケーブル接続強度があるため、筐体外でも使われます。
「SMAプラグ(オス)」についてはこちら
「SMAジャック(メス)」についてはこちら
プリント基板用レセプタクル
プリント基板用レセプタクル

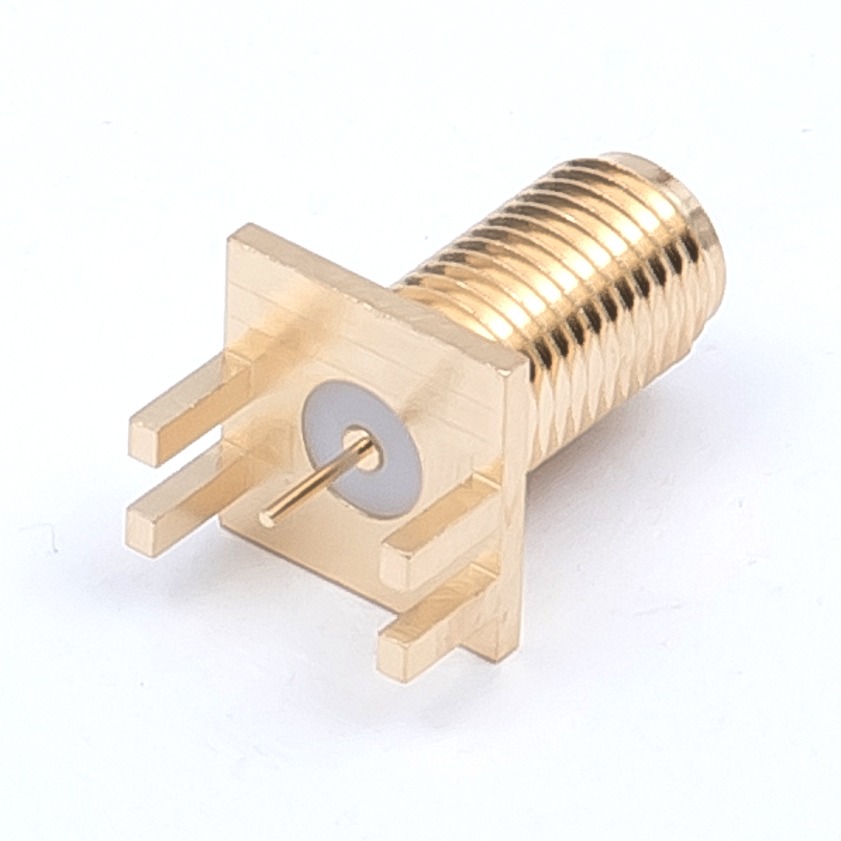

直立
プリント基板用レセプタクル

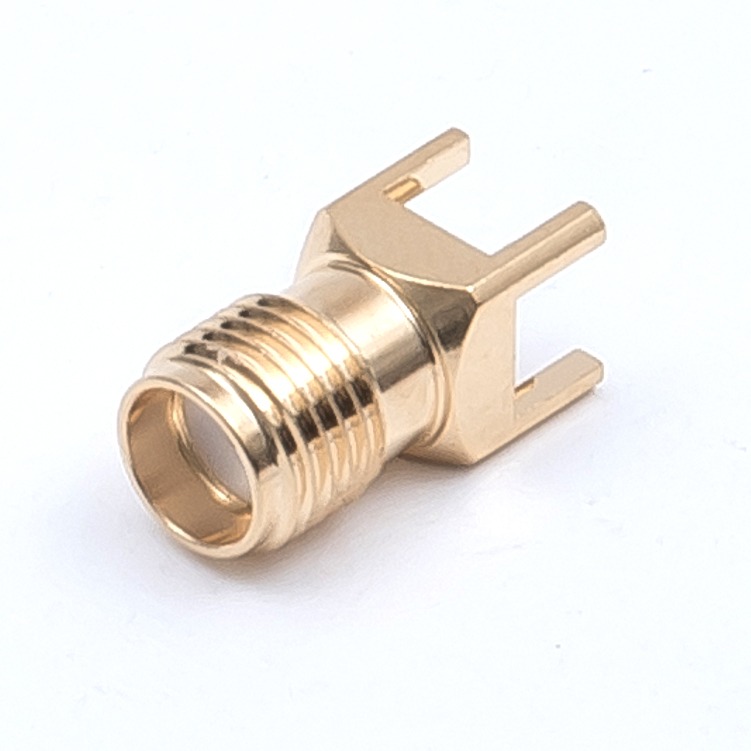

直立 ネジ止め
プリント基板用レセプタクル

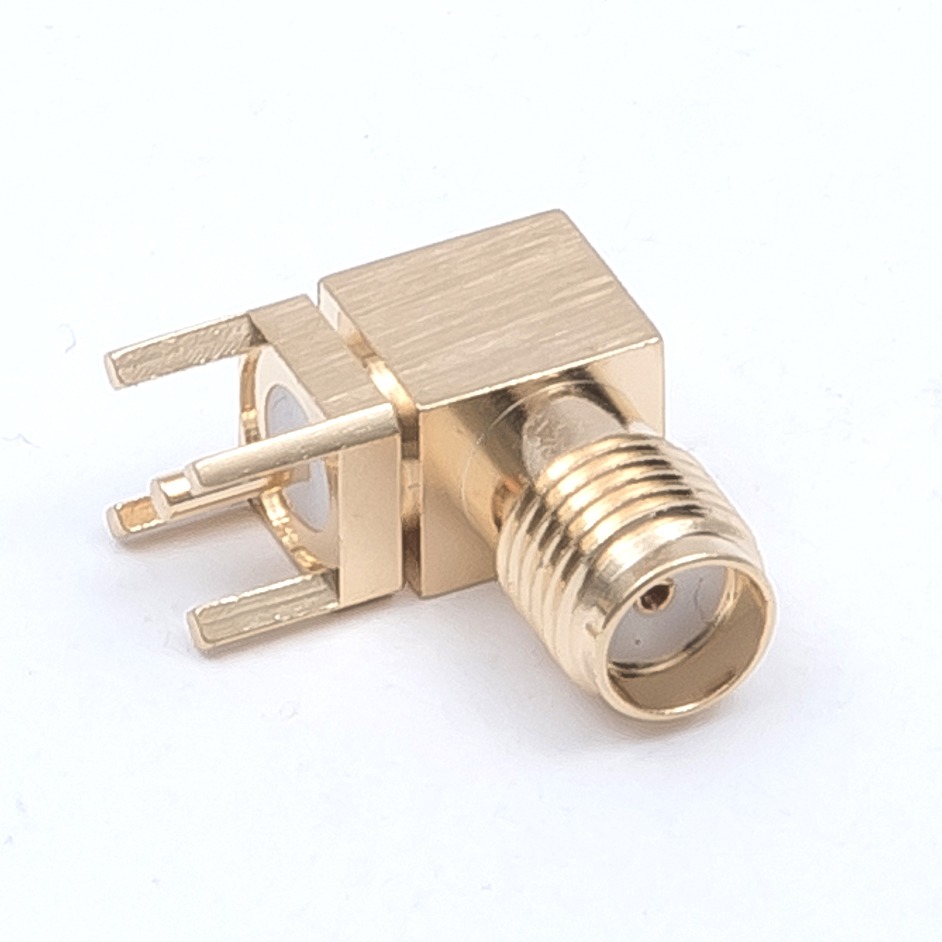

直立 L曲がり
プリント基板用レセプタクル
エッジマウント
プリント基板用レセプタクル

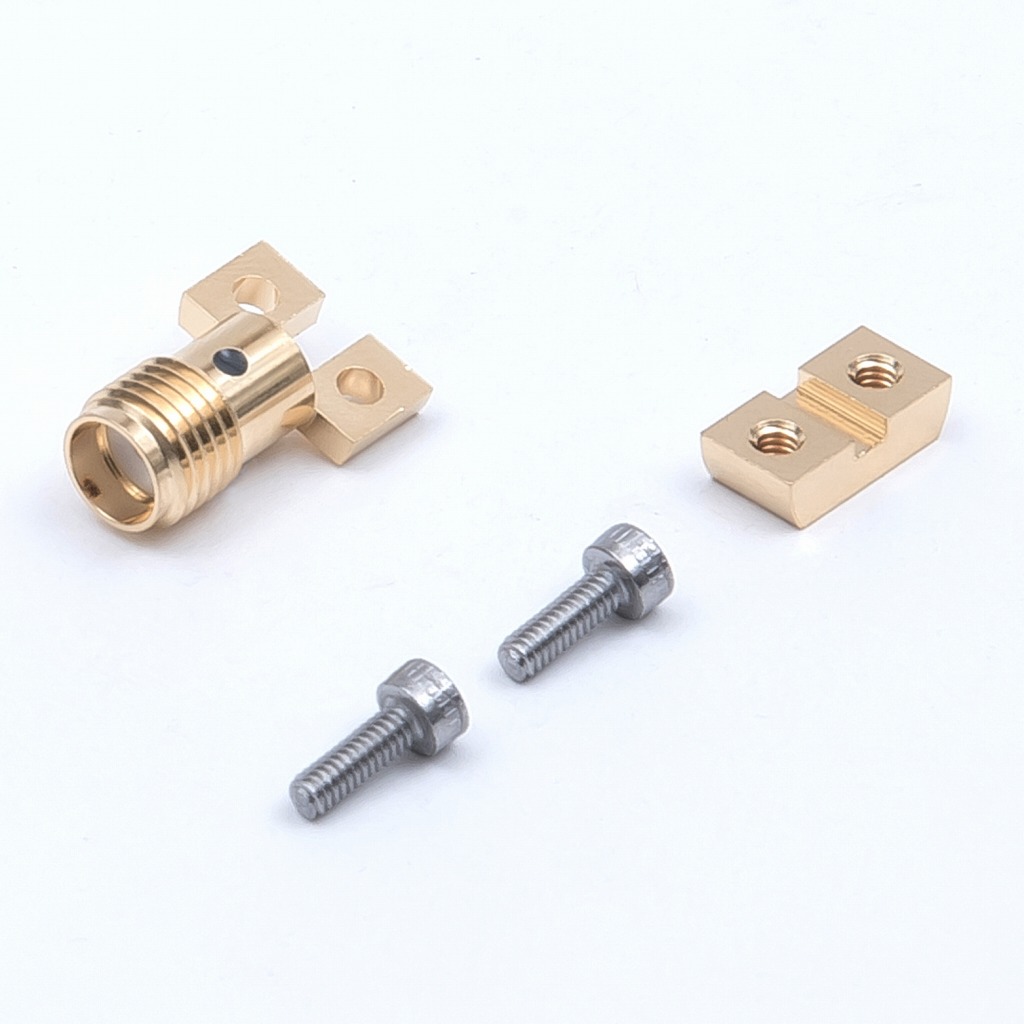

エッジマウント ネジ止め
SMAレセプタクル 使用例
レセプタクルは、ジャックと同じくメス開口部を持ち、ケーブル取付することが多いです。
違いとしては、ジャックよりケーブルの自由度が高いです。

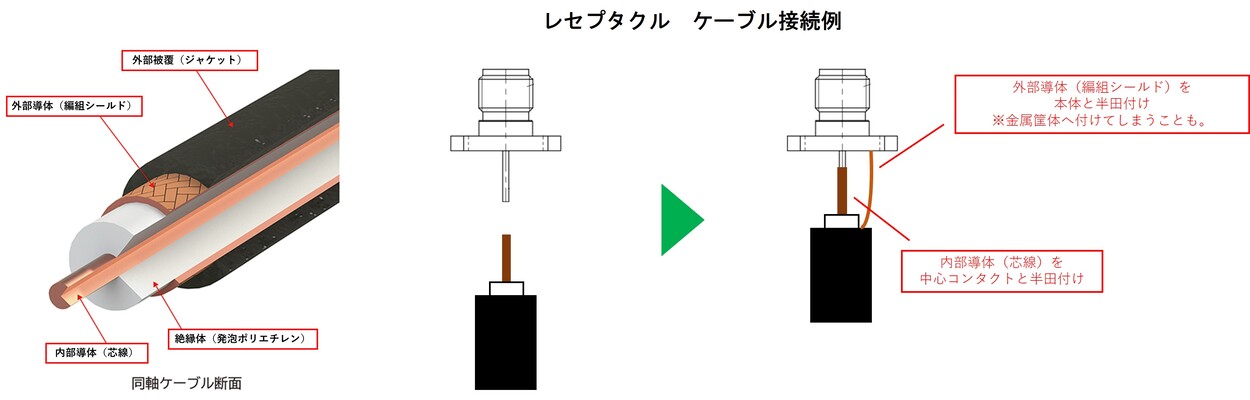

ケーブルに応じて製品が変わるジャックとは違い、レセプタクルは中心コンタクトとケーブル内部導体(芯線)が半田付け出来るサイズなら問題ないです。
以下、代表的な使用例です。
ケーブルではなく基板に取り付けたり、ケーブル芯線のみを取り付けたりするケースもございます。
レセプタクルをケーブル接続した場合、ケーブルの自由度が高い分、ジャックよりケーブル接続部が不安定で抜けやすいです。
筐体との取付により、機器の内部配線として用いられることが多いです。
SMAプリント基板用レセプタクル 使用例

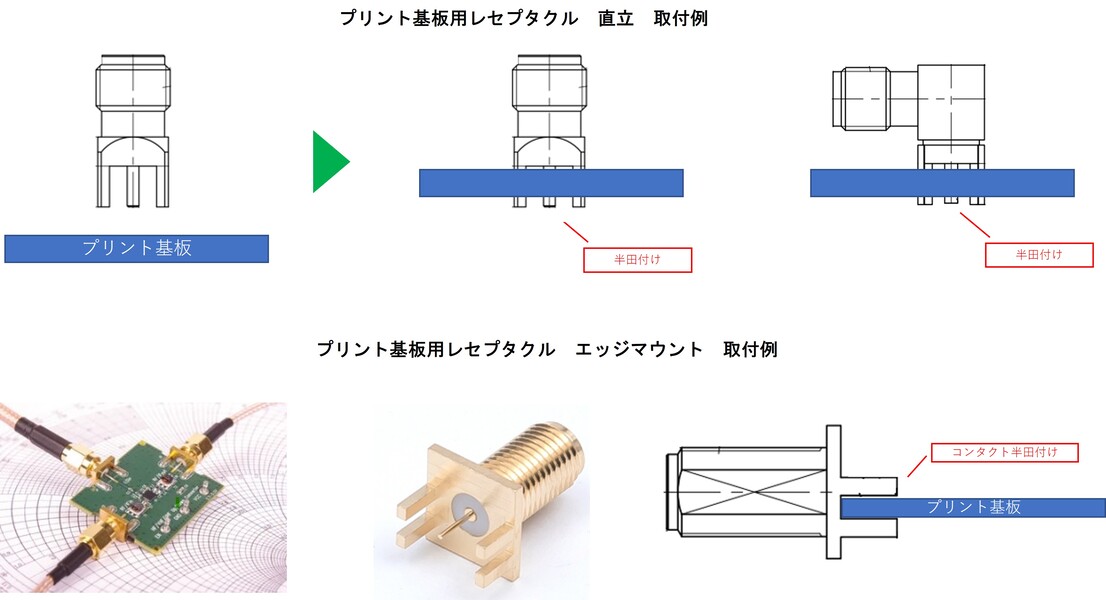

プリント基板に取り付けるレセプタクルは、プリント基板側のパターンに応じて、形が異なります。
