SMAコネクタの「SMA-P（プラグ・オス）」についての詳細になります。
SMAコネクタ同士の嵌合
SMAコネクタのオス開口部とメス開口部で、中心コンタクト同士を接続させることを、「嵌合」するともいいます。
SMAは、ネジカップリング方式で確実な結合が可能です。
SMAｰP（プラグ・オス）形状種類
SMA-P プラグはオス開口部を持ち、嵌合部の反対は同軸ケーブルを接続します。
SMAコネクタでは、ストレートプラグとL曲がりプラグの形状があります。
ストレートプラグ
ストレートプラグ
セミリジッド・セミフレキ用
ストレートプラグ
細線同軸用

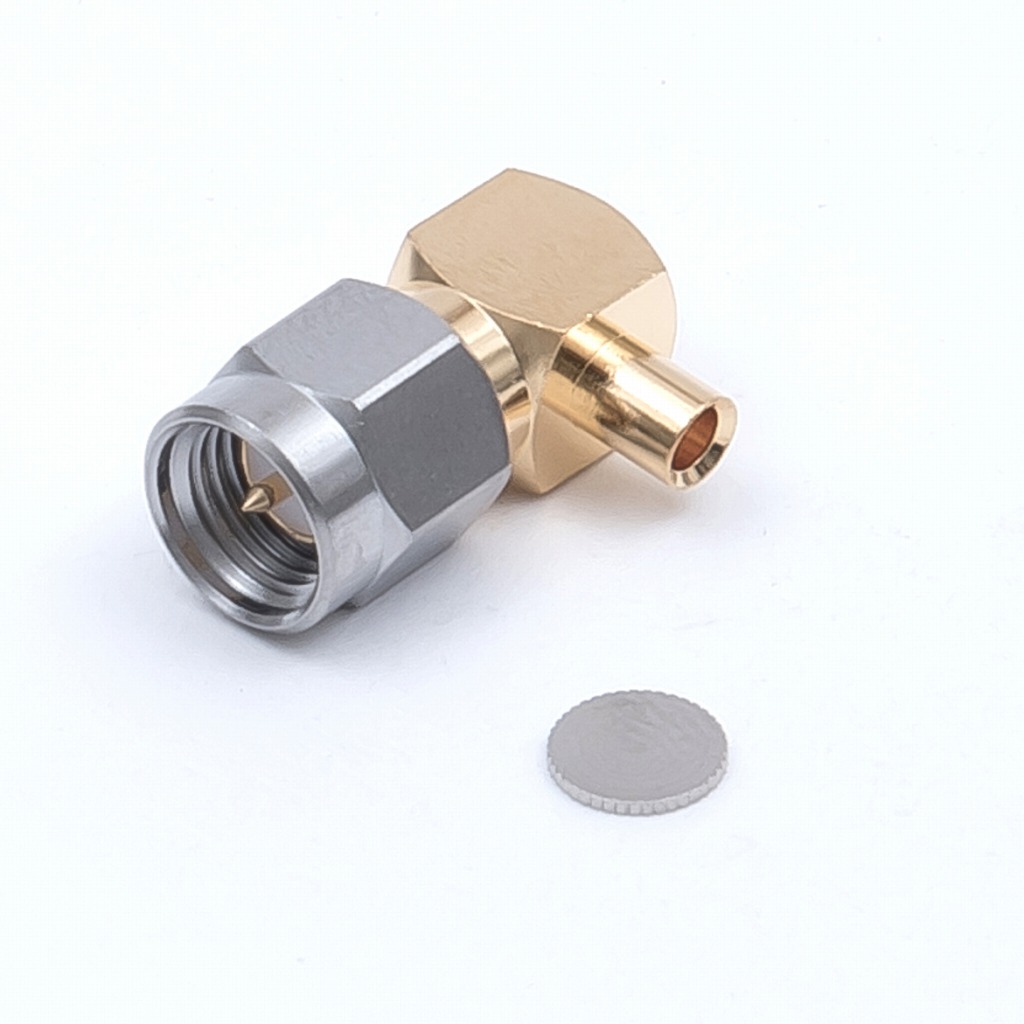

L曲がりプラグ
L曲がりプラグ
セミリジッド・セミフレキ用
豆知識：プラグレセプタクル
「プラグ」「ジャック」は、同軸ケーブルごとに製品が異なります。
同じく同軸ケーブルに取り付ける製品として、「レセプタクル」があります。
レセプタクルは、コネクタ：中心コンタクトとケーブル：中心導体（芯線）の径が合えば、どの同軸ケーブルにも取付出来ます。
ただ、同軸ケーブルの外部被覆（シース）と接続しないため、接続部が弱く、筐体内などの内部配線で使われることが多いです。

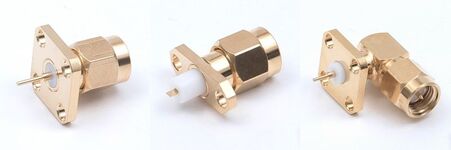

メス開口部がメインのレセプタクルですが、SMAにはオス開口部をもつ「プラグレセプタクル」もあります。
「SMAレセプタクル」についてはこちら
同じく同軸ケーブルに取り付ける製品として、「レセプタクル」があります。
レセプタクルは、コネクタ：中心コンタクトとケーブル：中心導体（芯線）の径が合えば、どの同軸ケーブルにも取付出来ます。
ただ、同軸ケーブルの外部被覆（シース）と接続しないため、接続部が弱く、筐体内などの内部配線で使われることが多いです。
メス開口部がメインのレセプタクルですが、SMAにはオス開口部をもつ「プラグレセプタクル」もあります。
「SMAレセプタクル」についてはこちら
SMAｰP（プラグ・オス）使用例
L曲がりプラグ（オス）は、L字・ライトアングルといった呼ばれ方もします。
機器筐体にあるジャック（メス）の位置によって、ストレートプラグの使用が好ましくない場合に重宝頂きます。
また、機器を配置しなければいけない場所が、壁際など、後ろにスペースが無い場合にも効果的です。
SMAｰP（プラグ・オス）防水タイプ
水場が近くにある場合や、風雨の影響を受ける場所、湿気の多い所など、屋内外、場所を問わずご使用いただける製品です。
防水仕様についての詳細は、こちら。
防水プラグ
