SMA-J(ジャック・メス)

コネクタ

同軸コネクタ、1個から最短即日出荷可能です。
製品の紹介・購入、在庫確認、各種資料請求など、製品についてなんでもお問い合わせください。

SMAコネクタの「SMA-J(ジャック・メス)」についての詳細になります。

SMAコネクタのオス開口部とメス開口部で、中心コンタクト同士を接続させることを、「嵌合」するともいいます。
SMAは、ネジカップリング方式で確実な結合が可能です。

BNC オス・メス嵌合

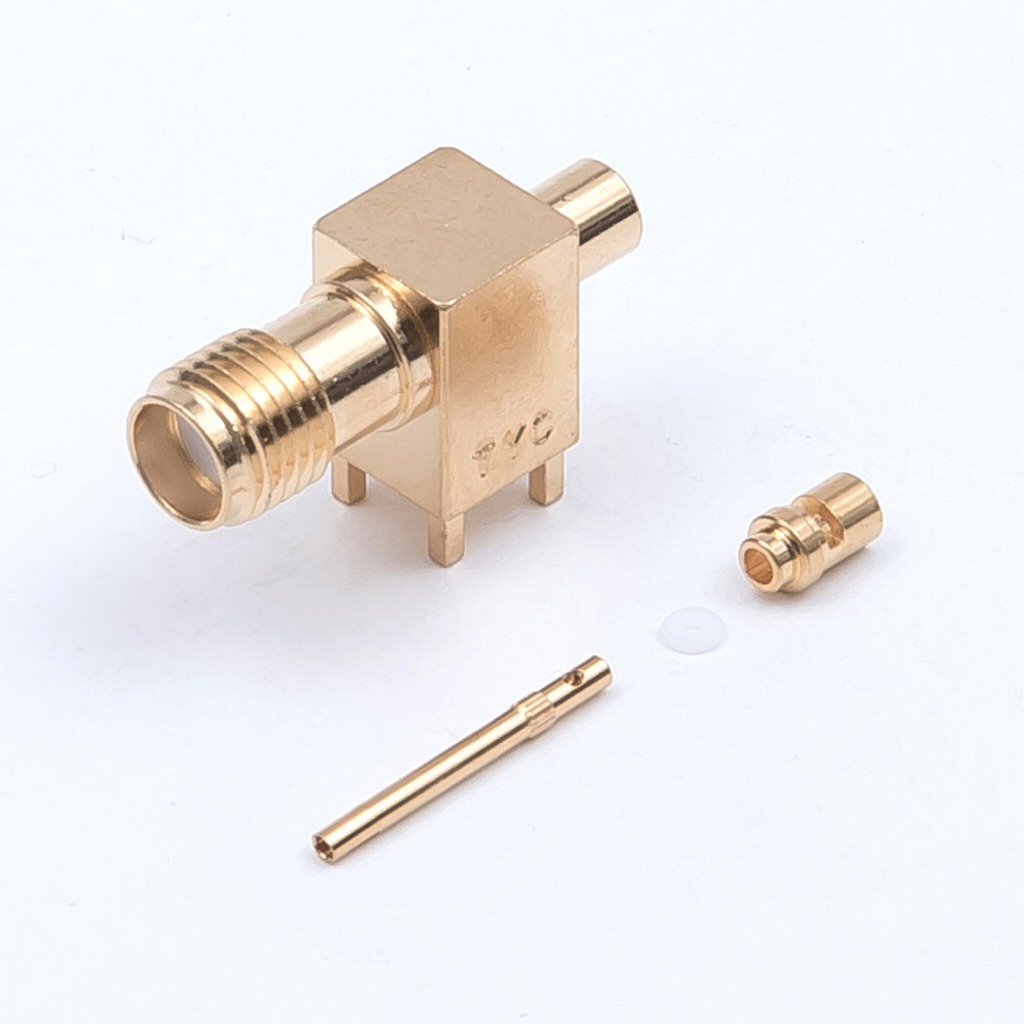

SMA-J ジャックはメス開口部を持ち、嵌合部の反対は同軸ケーブルを接続します。
SMAコネクタでは、ストレートジャック・バルクヘッドジャック・パネルジャックの3種類があります。

豆知識:レセプタクル

「プラグ」「ジャック」は、同軸ケーブルごとに製品が異なります。
例)3D-2V用 SMAプラグ:SMAP-3A、3D-2V用 SMAジャック:SMAJ-3A

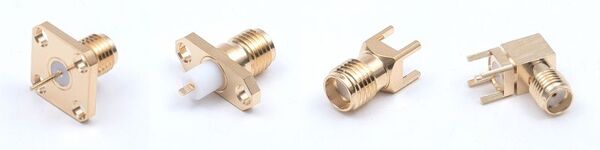

同じく同軸ケーブルに取り付ける製品として、「レセプタクル」があります。
レセプタクルは、コネクタ:中心コンタクトとケーブル:中心導体(芯線)の径が合えば、どの同軸ケーブルにも取付出来ます。
ただ、同軸ケーブルの外部被覆(シース)と接続しないため、接続部が弱く、筐体内などの内部配線で使われることが多いです。

レセプタクルはジャックと同じくメス開口部を持ちます。
「SMAレセプタクル」についてはこちら


※一部、オス開口部を持つ「プラグレセプタクル」もあります。

バルクヘッドジャックとパネルジャックは、それぞれ筐体との挟み方によって分かれてます。

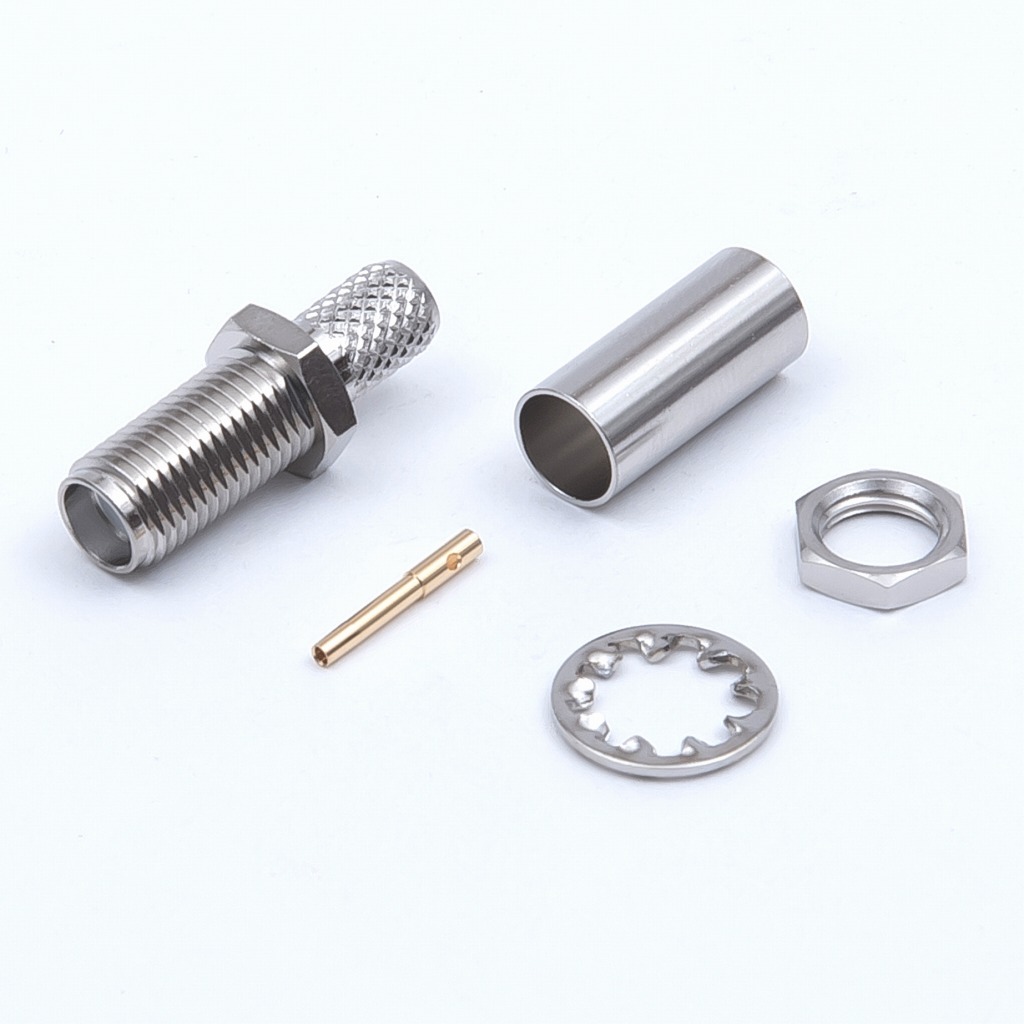

バルクヘッドジャック:筐体にコネクタ本体用の穴を空け、ナットで挟み込んで締めるタイプ。

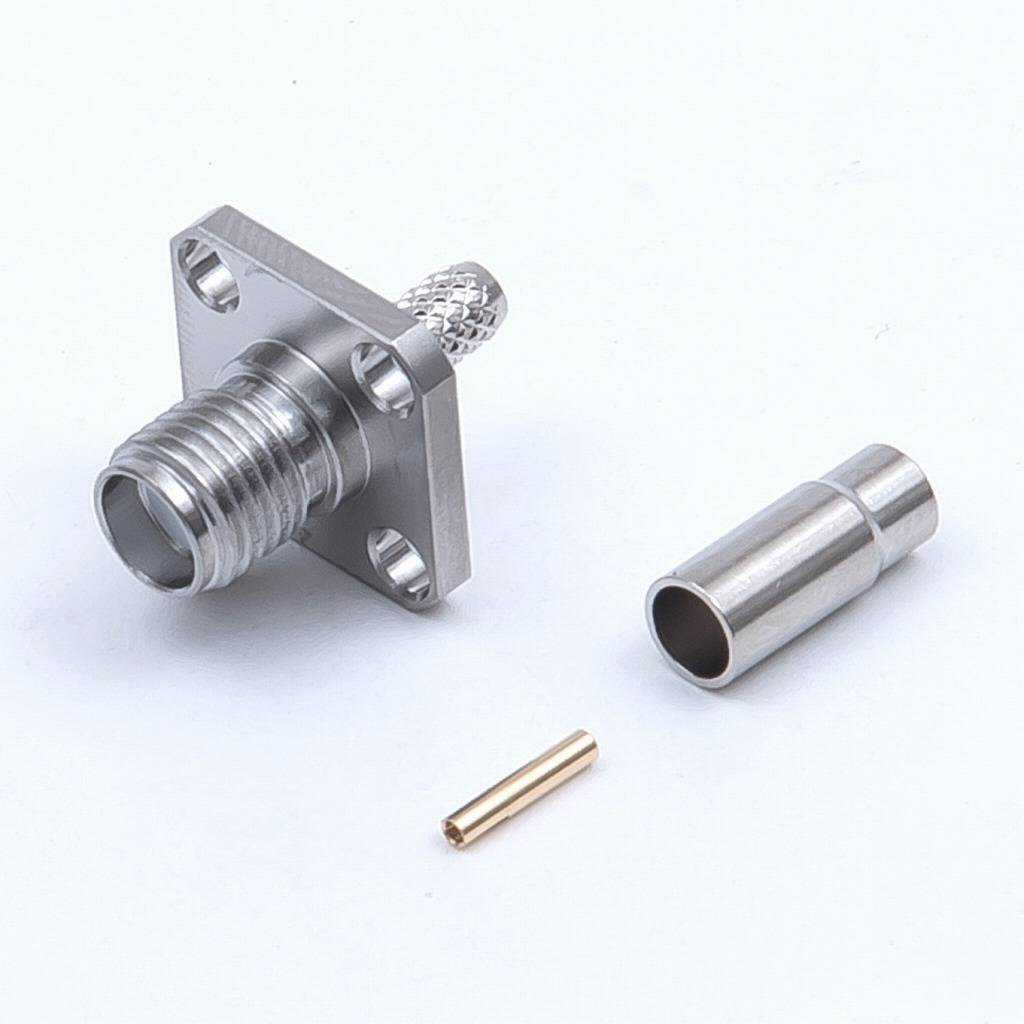

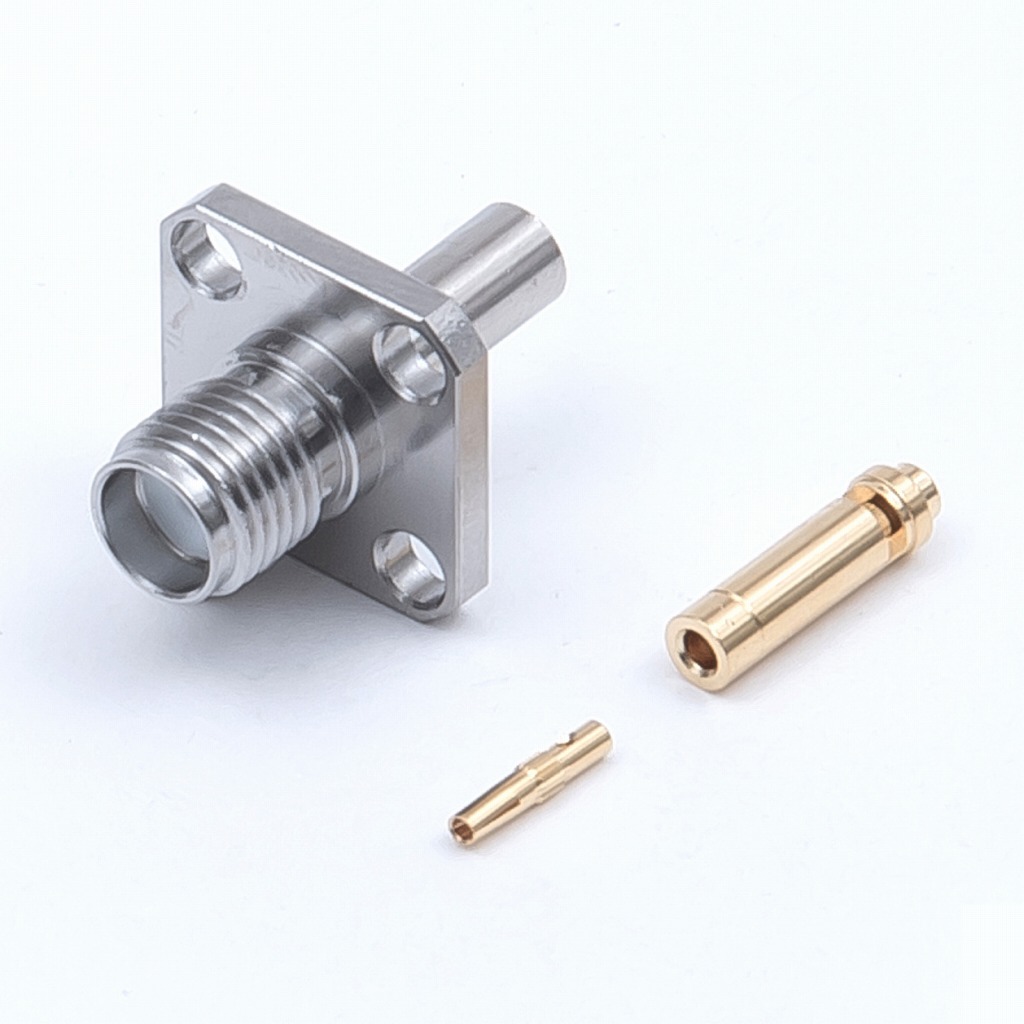

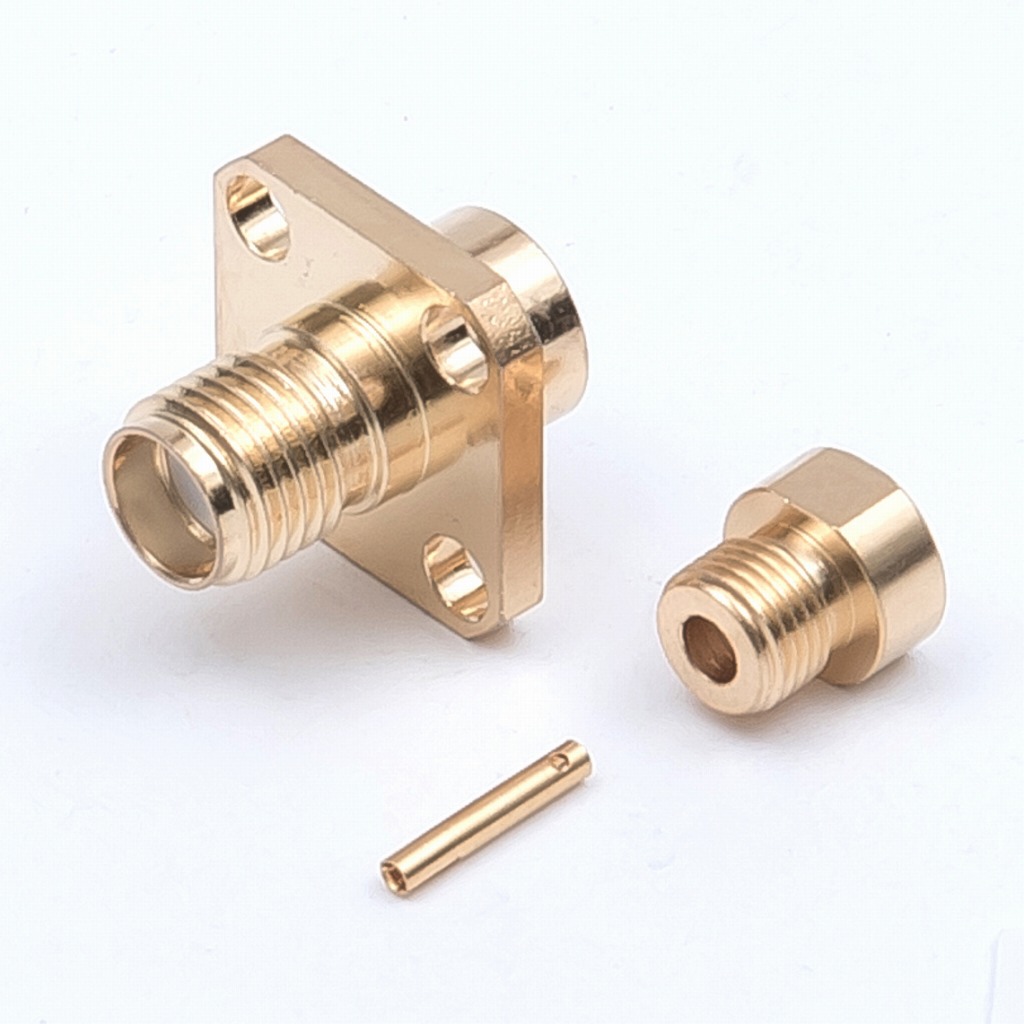

パネルジャック:コネクタ本体用の穴だけでなく、筐体にボルト・ネジ用の穴を空け、4つ穴で締めるタイプ。フランジと呼ぶこともあります。

BNC バルクヘッドジャック(メス)・パネルジャック(メス)

水場が近くにある場合や、風雨の影響を受ける場所、湿気の多い所など、屋内外、場所を問わずご使用いただける製品です。

防水仕様についての詳細は、こちら
