SMAコネクタ付き同軸ケーブルの作り方

SMA （Sub Miniature Type A）コネクタは、マイクロウェーブ用として高性能小型コネクタのひとつに数えられ、使用できる周波数の範囲も広く、また耐久性に優れています。ボディは、ステンレス製と安価な真鍮製も取り揃えており、用途に応じて選択頂きます。インピーダンス50Ω系、ネジカップリング方式で確実な結合が可能です。 18GHz以上の高周波帯をご利用の際は、高周波測定用ケーブルをご用意しておりますので、ご確認ください。

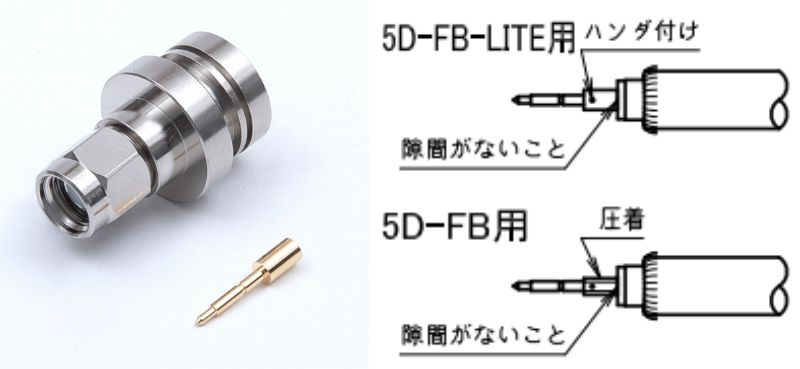

SMAケーブルにおいて、コネクタの取付方式は「半田・圧着」が一般的です。
他コネクタの、BNCコネクタやNコネクタでは、「半田・締付」「圧着・圧着」などの取付方法があります。

一般的な取り付け方法は「半田・圧着」ですが、トーコネのSMAコネクタに取付可能な同軸ケーブル種別を、表にまとめました。
その他の取付方法に関しては、対象製品を後述しております。

半田・圧着以外の取付方法に関しては、後述もしております。

また、未検証にはなりますが、机上確認で他ケーブルに取り付けられる場合もございます。
まずは一度、お問い合わせください。

SMAケーブルにおいて、コネクタの取付方式は「半田・圧着」が一般的です。

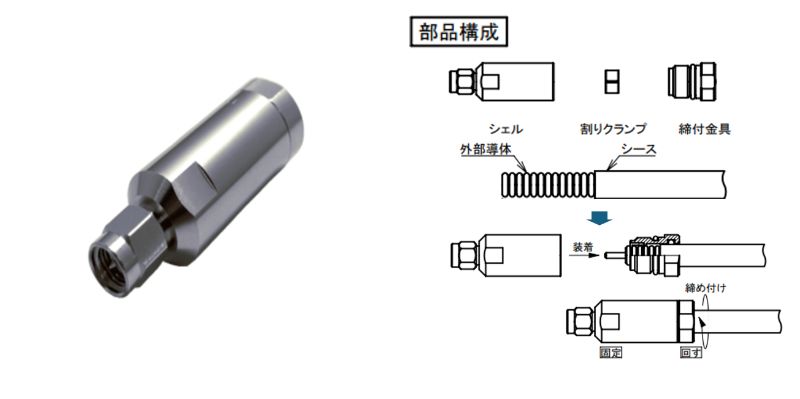

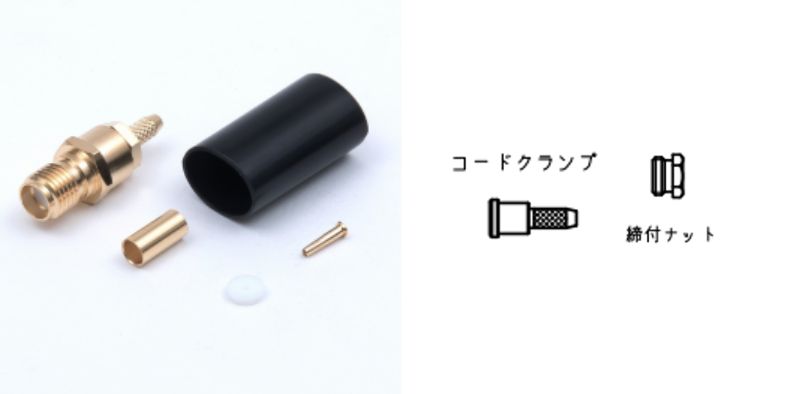

トーコネでは、上記以外の取付方式を採用したSMAコネクタをカタログラインナップしており、
施工効率・対象ケーブル・工具コストなど、状況に応じてご提案可能です。

周波数帯18～40GHzまでに対応した、セミフレキケーブルです。形状記憶型で、ある程度の屈曲は可能ですが、遮蔽性高く、ロス（減衰）の少ない同軸ケーブルになります。3種類の太さと被覆有無によって、ケーブル選定頂きます。SMA,Nをはじめ、2.92mm(K),SMPといった高周波向け小型コネクタへの取付が可能です。適合可能なコネクタはケーブル毎に異なりますので、詳細は、一覧表のリンク先ページよりご確認ください。

周波数帯18～50GHzまでに対応した、セミリジッドケーブルです。無継目金属チューブを用い、セミフレキケーブルよりさらに高い遮蔽性と、少ない減衰を実現した同軸ケーブルです。5種類の太さからケーブル選定頂き、曲げ加工の指定も可能です。SMA,Nをはじめ、2.92mm(K),2.4mm,1.8mm(V)といった高周波向け小型コネクタへの取付が可能です。適合可能なコネクタはケーブル毎に異なりますので、詳細は、一覧表のリンク先ページよりご確認ください。

周波数帯18～60GHzまでに対応した、高周波測定用のフレキシブルケーブルです。SMA,Nをはじめ、3.5mm,2.92mm(K),2.4mm,1.85mm(V)といった高周波向け小型コネクタへの取付が可能です。通常18GHzまで対応出来る両端SMAケーブルにおいて、卓越したケーブル加工技術により、26.5GHzまで対応可能なオプションもございます。
適合可能なコネクタはケーブル毎に異なりますので、詳細は、一覧表のリンク先ページよりご確認ください。

極めて細い外径が特徴の同軸ケーブルです。電子機器の内部配線や小型化が求められる用途において、省スペースで高周波信号を安定して伝送するのに適しています。
基板に対しては、U.FLコネクタ（ヒロセ電機）、MHFコネクタ（I-PEX）などの超小型コネクタを使用することが特徴です。
弊社のSMAコネクタのラインナップは以下の通りです。
また、ケーブルアッセンブリ品で在庫している製品もございますので、「SMA細線ケーブルの在庫品ラインナップ」をご参照ください。
