半田・圧着タイプ SMAケーブルの作り方

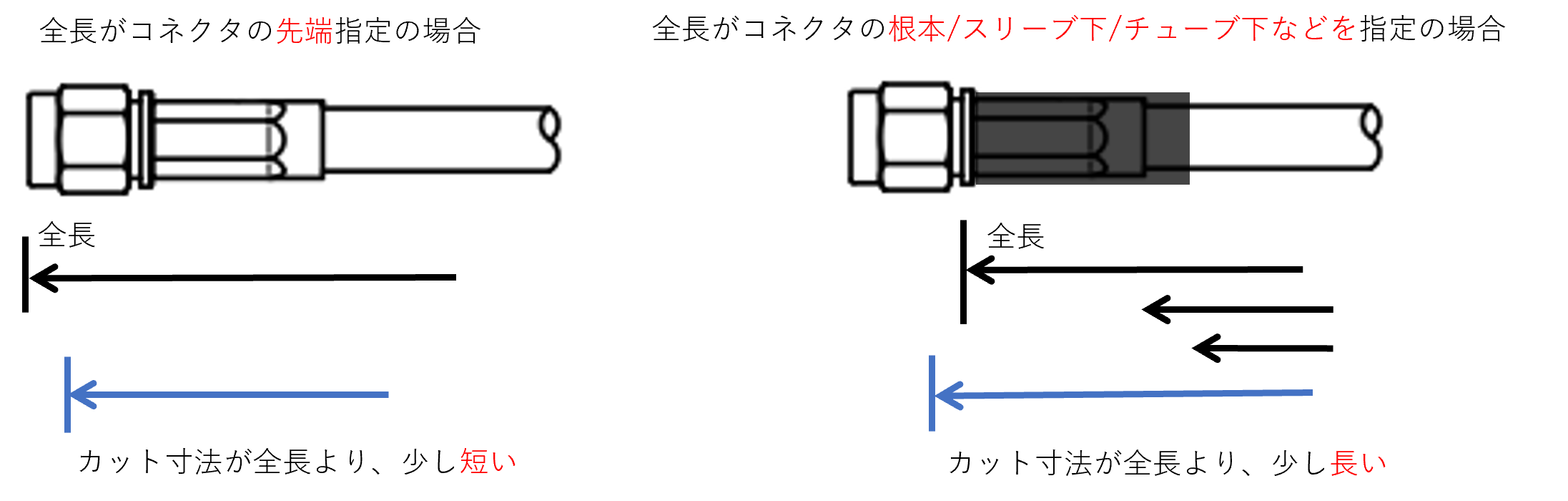

指定された長さで、ケーブルをカットします。その際に注意すべきは、「カット寸法」です。
同じ全長でも、「全長が指定されているポイント」「コネクタの内部寸法」に応じて、ケーブルカットする時の「カット寸法」は異なります。

ケーブルに圧着スリーブを通し、絶縁体・外部導体（編組）・外部被覆（シース）を、ケーブル取付図で指定された通りにカットします。
剥き方として注意するのは、取付仕様書に記載された寸法通りとなっているかです。カッターでカットする場合は、マジックで印をつけることもあります。

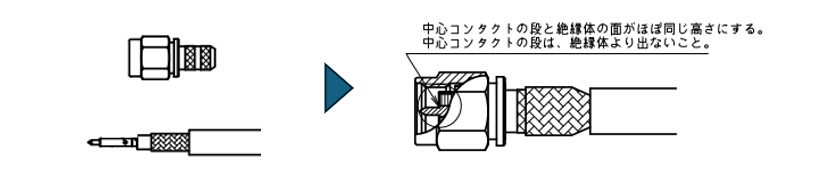

中心コンタクトを内部導体（芯線）に装着し、半田付けします。
「半田が盛り上がらないこと」「中心コンタクトと絶縁体の間に隙間が無いこと」「熱により絶縁体が変形しないこと」に注意です。



半田付けには技術が必要で、「半田の乗せすぎ」「温度の高すぎ」「温度の低すぎ」などにより、
中に空気が入って膨らんだ状態や蒸発してざらざらな状態など、「いも半田」と言われる不良が発生します。



トーコネでは、社内で「半田検定」を行っており、熟練の技術者が丁寧に半田付けを行っています。
半田付け後は、ラジオペンチ等でコンタクトを引っ張り（約1kg）、問題無いことの確認もします。

また、専用治具で固定することにより、ぶれずに丁寧な半田付けを行っています。

トーコネのケーブル加工品は、完成後、テスターによる導通・絶縁抵抗チェックを全数行っております。
外観では判断出来ない、内部断線や圧着ミスなどを検出します。

その他、社内規定の検査項目をクリアした製品のみが、出荷へと至ります。

＞ケーブルアッセンブリー検査報告書はこちら

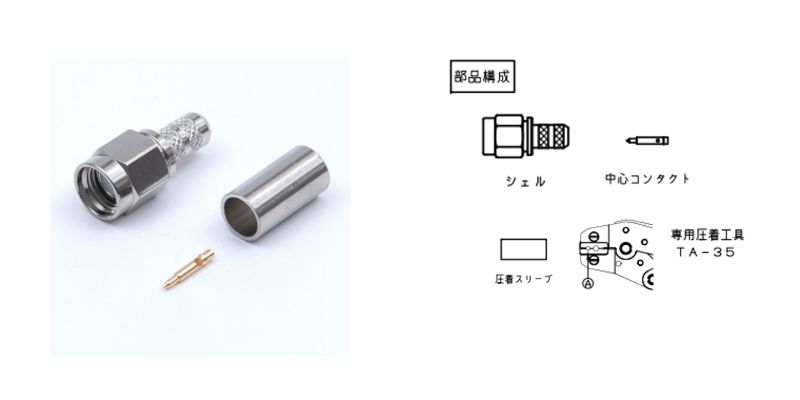

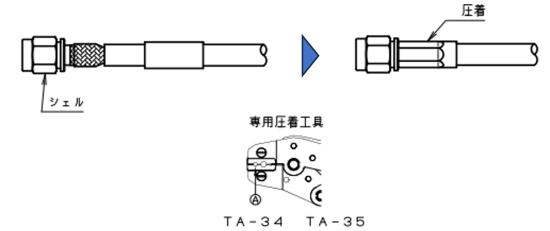

圧着タイプのSMAコネクタは、ケーブル取付時に圧着工具が必要です。

以下、圧着工具毎のSMA製品一覧になります。
