「スミスチャート」について
スミスチャート（Smith Chart）とは、RF回路やマイクロ波回路におけるインピーダンスや反射係数を視覚的に表すための図です。
複雑なインピーダンス計算やインピーダンス整合（インピーダンスマッチング）を効率よく行うために考案され、現在でもRF設計や測定の現場で広く利用されています。ベクトルネットワークアナライザ（VNA）の表示画面としても一般的です。

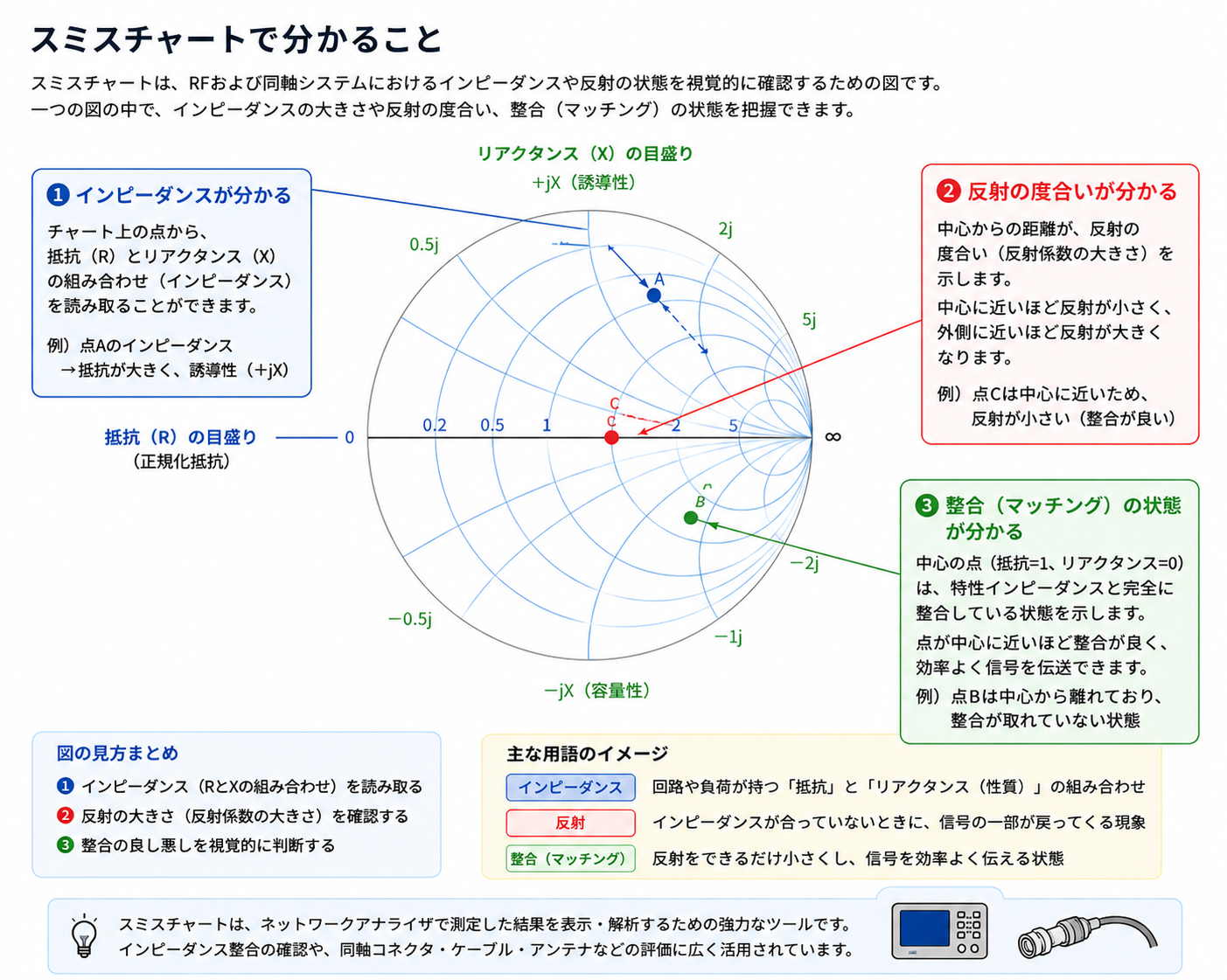

スミスチャートで分かること
スミスチャートは、RFおよび同軸システムにおけるインピーダンスや反射の状態を視覚的に確認するための図です。数値だけでは分かりにくいインピーダンス整合や反射係数の変化を、一つの図で把握できるため、高周波回路の設計や測定で広く利用されています。
スミスチャートが利用される場面
スミスチャートは、高周波回路の設計やアンテナの調整、同軸コネクタや同軸ケーブルの評価など、さまざまな場面で利用されています。
特に、インピーダンス整合（マッチング）が重要となるRFシステムでは、測定結果を解析するための基本的なツールとして活用されています。
RFおよび同軸システムにおけるスミスチャート
RFおよび同軸システムでは、スミスチャートを用いてインピーダンス整合や信号の反射状態を確認します。
ネットワークアナライザで測定した結果をスミスチャート上に表示することで、コネクタやケーブル、アンテナの特性を視覚的に評価でき、適切な製品選定や回路設計に役立てられています。
関連する用語
よくある質問（FAQ）
Q
スミスチャートとは何ですか？
A
スミスチャートとは、高周波回路におけるインピーダンスや反射の状態を視覚的に表した図です。RF回路の設計や測定結果の解析などで広く利用されています。
Q
スミスチャートは何のために使われますか？
A
スミスチャートは、インピーダンス整合や反射係数を確認するために使用されます。高周波回路やアンテナの調整、同軸コネクタや同軸ケーブルの性能評価などで活用されています。
Q
スミスチャートは初心者でも理解できますか？
A
スミスチャートは専門的な図ですが、「インピーダンスの状態を視覚的に確認するための図」と考えると理解しやすくなります。まずはインピーダンスやVSWRなどの基本用語を理解してから学ぶと、より分かりやすくなります。
Q
スミスチャートとVSWRにはどのような関係がありますか？
A
スミスチャートでは、インピーダンスや反射の状態を確認できます。VSWRも信号の反射を評価する指標であり、どちらも高周波回路の性能を確認する際に重要な役割を果たします。
Q
スミスチャートはどのように表示しますか？
A
一般的には、ネットワークアナライザで測定したデータをスミスチャート上に表示します。測定結果を視覚的に確認することで、インピーダンス整合や反射の状態を把握できます。
