Nコネクタ付き同軸ケーブルの作り方

本ページの内容をPDF資料にしております。お手元で活用したい方は、ご活用ください。
初回のみ会員登録頂く必要がありますので、ご対応ください。

N（TYPE-NAVY）コネクタは、幅広い無線通信機器にて、主にUHF帯で用いられています。比較的大型なボディに、ネジカップリング方式で確実な結合が可能です。
インピーダンス50Ω/75Ωのコネクタです。

50Ω：主に無線機等の電力の伝送用　＞N 50Ωコネクタの一覧はこちら

75Ω：主に映像・音声の信号伝送用　＞N 75Ωコネクタの一覧はこちら

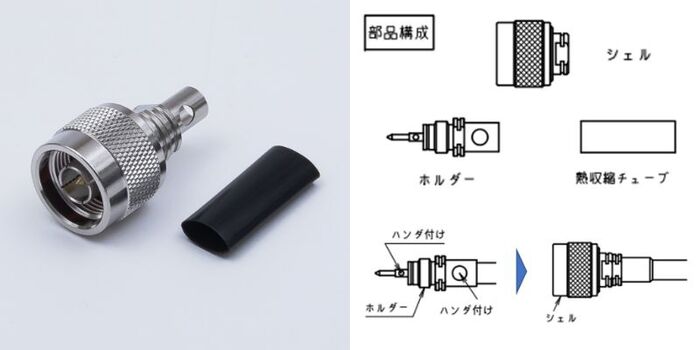

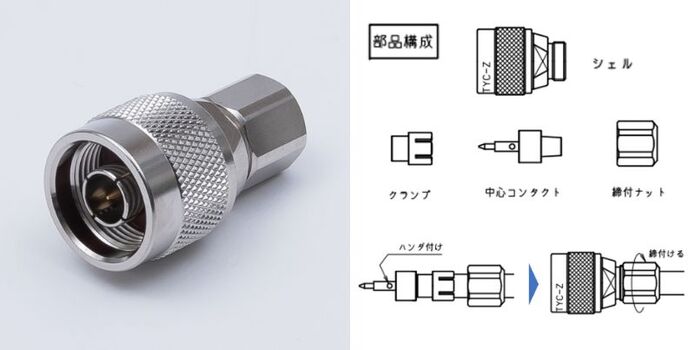

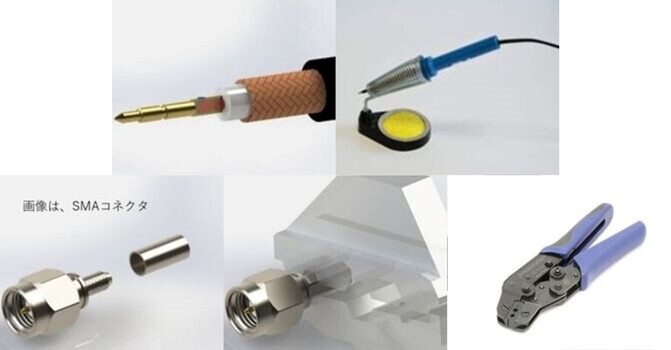

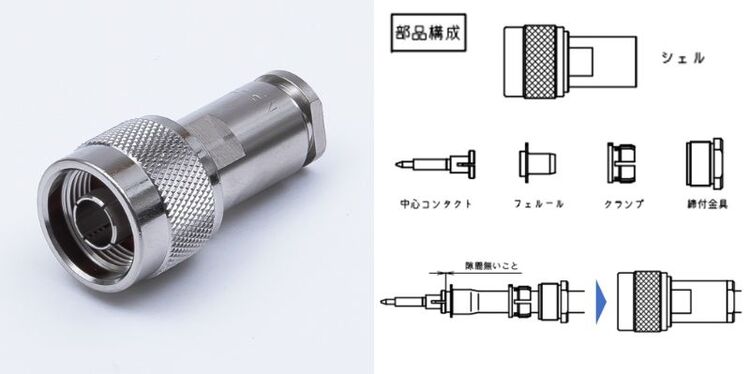

Nケーブルにおいて、コネクタの取付方式は「半田・締付」「半田・圧着」のどちらかが一般的です。
それぞれのメリットを記載します。

「半田・締付」「半田・圧着」にて、トーコネのNコネクタに取付可能な同軸ケーブル種別を、表にまとめました。
その他の取付方法に関しては、対象製品を後述しております。

その他の取付方法に関しては、対象コネクタを後述しております。

未検証にはなりますが、机上確認で他ケーブルに取り付けられる場合もございます。
まずは一度、お問い合わせください。

未検証にはなりますが、机上確認で他ケーブルに取り付けられる場合もございます。
まずは一度、お問い合わせください。

ラインナップは少ないですが、中心コンタクト・本体のどちらも圧着で取り付けられる「圧着・圧着」タイプも用意しております。
※ラインナップ外の製品は、カスタムオーダーにてご相談ください。

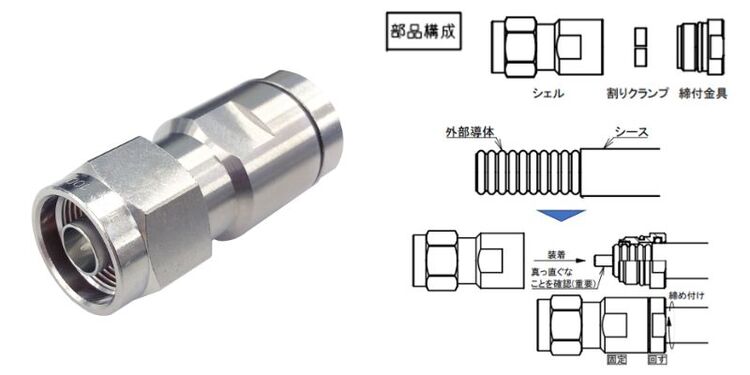

Nケーブルにおいて、コネクタの取付方式は「半田・締付」「半田・圧着」のどちらかが一般的です。

トーコネでは、上記以外の取付方式を採用したNコネクタをカタログラインナップしており、
施工効率・対象ケーブル・工具コストなど、状況に応じてご提案可能です。
