TNC-BJ-0.66AS
TNCコネクタ
TNC-BJ-0.66AS
4314
50Ω
バルクヘッドジャック
1×32AWG（7/0.08）D=1.32
在庫品
RoHS2
| 在庫 | お問い合わせください |
|---|
| 単価 | お問い合わせください |
|---|
表紙付仕様書/RoHS証明書/CADデータ など
各種ダウンロード
各種ダウンロード
概要

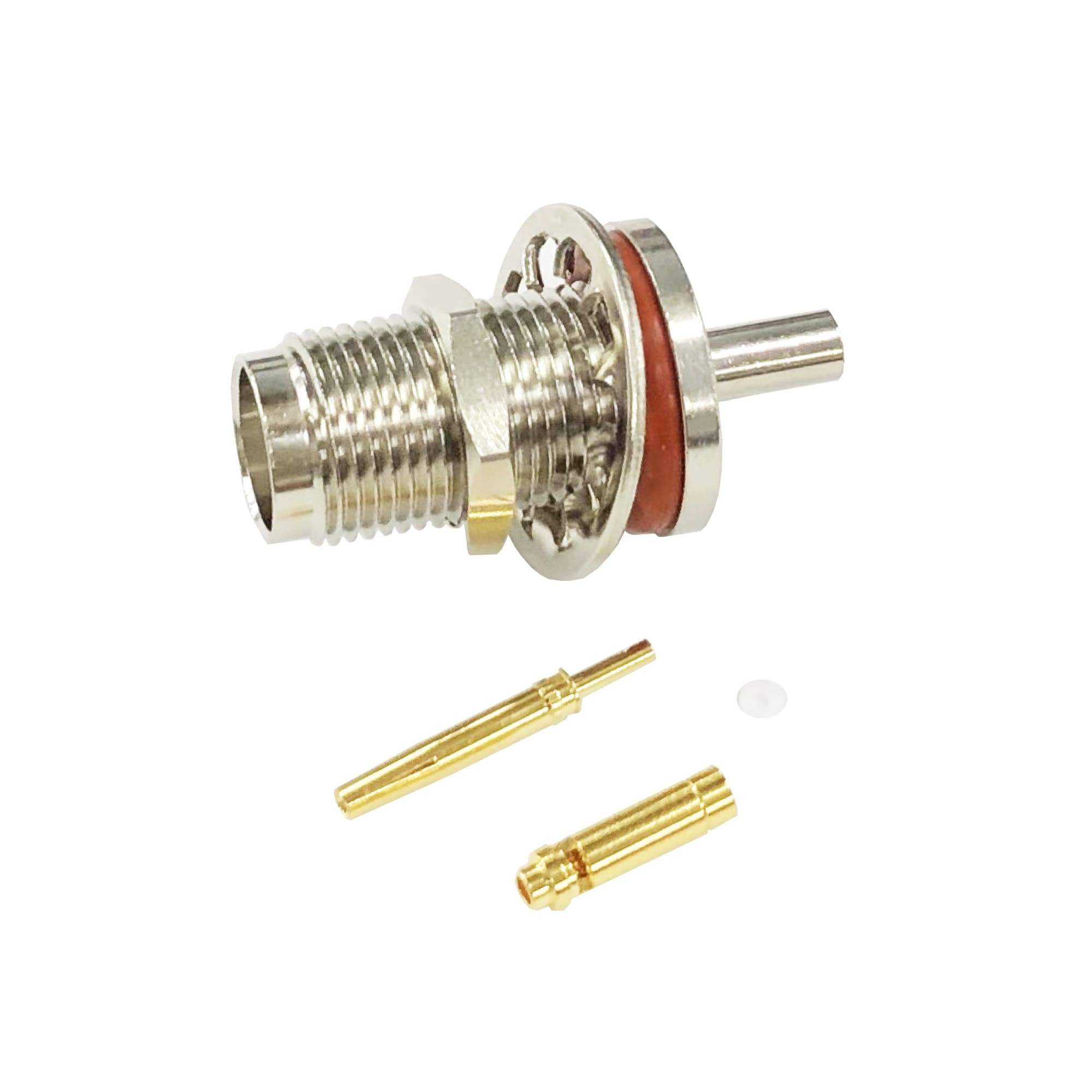

1×32AWG（7/0.08）D=1.32 細線同軸ケーブルに適合するTNC型バルクヘッドジャックです。取付可能なパネルの厚さは1.0～4.0ｍｍ。本体は圧着タイプとなっており、加工がしやすいです。中心コンタクトは半田タイプ。取付加工には圧着工具TA-16、またはTA-17が必要です。全角：ＴＮＣ－ＢＪ－０．６６ＡＳ質量：約14.23gＴＡ－１６，ＴＡ－１７
仕様
| 嵌合部形状 | ジャック |
|---|
| 特性インピーダンス | 50Ω |
|---|
| 定格電圧 | AC 500V |
|---|
| 絶縁抵抗 | DC 500Vにて5000MΩ以上 |
|---|
| 耐電圧 | AC 750V 1分間 |
|---|
| 接触抵抗 | 10mΩ以下 |
|---|
| 使用温度範囲 | -40～+85℃ |
|---|
| 圧着工具 | TA-16,TA-17 |
|---|
材質／表面処理／結線方式
| 中心コンタクト | リン青銅／金めっき／ハンダ付け |
|---|
| 外部コンタクト | 黄銅／ニッケルめっき／ハンダ付け・圧着 |
|---|
