SMB-LP-2.5T
SMBコネクタ
SMB-LP-2.5T
909223
50Ω
L曲がりプラグ
2.5D-HQ・SUPER
RoHS2
受注生産品
| 在庫 | お問い合わせください |
|---|
| 単価 | お問い合わせください |
|---|
表紙付仕様書/RoHS証明書/CADデータ など
各種ダウンロード
各種ダウンロード
概要

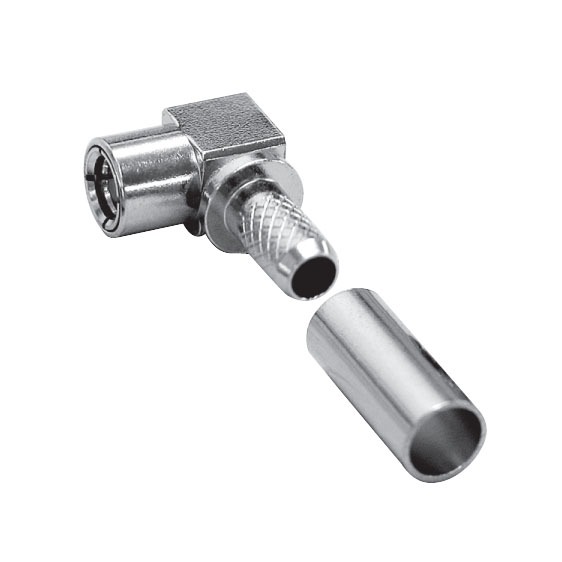

2.5D-HQ・SUPERケーブルに適合するSMB L曲がり（L字,ライトアングル）プラグです。SMB-LP-1.5T同様に低背位タイプとなっております。本体が圧着タイプのため、加工がしやすく、安価になっております。中心コンタクトは半田タイプ。取付加工には圧着工具TA-16が必要です。全角：ＳＭＢ－ＬＰ－２．５Ｔ
仕様
| 嵌合部形状 | プラグ |
|---|
| 特性インピーダンス | 50Ω |
|---|
| 絶縁抵抗 | DC 500Vにて500MΩ以上 |
|---|
| 耐電圧 | AC 500V 1分間 |
|---|
| 接触抵抗 | 10mΩ以下 |
|---|
| 使用温度範囲 | -40～+85℃ |
|---|
| 圧着工具 | TA-16 |
|---|
材質／表面処理／結線方式
| 中心コンタクト | ベリリウム銅／金めっき／ハンダ付け |
|---|
| 外部コンタクト | 黄銅／ニッケルめっき／圧着 |
|---|
