SMA-LR-CR
SMAコネクタ
SMA-LR-CR
50Ω
プリント基板用レセプタクル
新製品
RoHS2
受注生産品
| 在庫 | お問い合わせください |
|---|
| 単価 | お問い合わせください |
|---|
表紙付仕様書/RoHS証明書/CADデータ など
各種ダウンロード
各種ダウンロード
概要

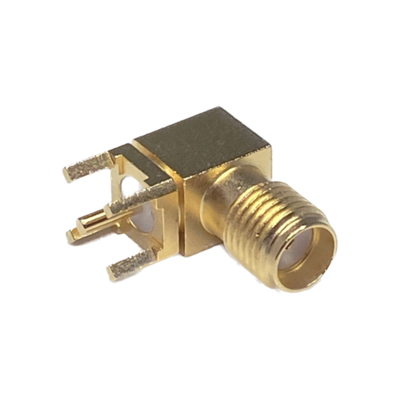

SMAプリント基板用レセプタクルです。本体は黄銅に金メッキ。形状はL曲がり（L字,ライトアングル）タイプになります。基板取付形式は直立になります。SMA-LR4T2を改良し、4つ足に段差が付いております。この段差により、プリント基板とコネクタの間に隙間を空けることが可能な製品になります。全角：ＳＭＡ－ＬＲ－ＣＲ
仕様
| 嵌合部形状 | ジャック |
|---|
| 特性インピーダンス | 50Ω |
|---|
| 定格電圧 | AC 500V |
|---|
| 使用周波数範囲 | 12.4GHz |
|---|
| 絶縁抵抗 | DC 500Vにて5000MΩ以上 |
|---|
| 耐電圧 | AC 1000V 1分間 |
|---|
| 接触抵抗 | 内部導体間：3mΩ以下、外部導体間：2.5mΩ以下 |
|---|
| 電圧定在波比 | 1.2以下（DC～12.4GHz） |
|---|
| 使用温度範囲 | -40～+85℃ |
|---|
材質／表面処理／結線方式
| 中心コンタクト | ベリリウム銅／金めっき |
|---|
| 外部コンタクト | 黄銅／金めっき |
|---|
