SMA-A-PP(Pa)

SMAコネクタ

SMA-A-PP(Pa)

9645
SMA-A-PP(Pa)
SMA-A-PP(Pa)
50Ω
アダプター
在庫品
RoHS2
在庫お問い合わせください
単価お問い合わせください
表紙付仕様書/RoHS証明書/CADデータ など

概要

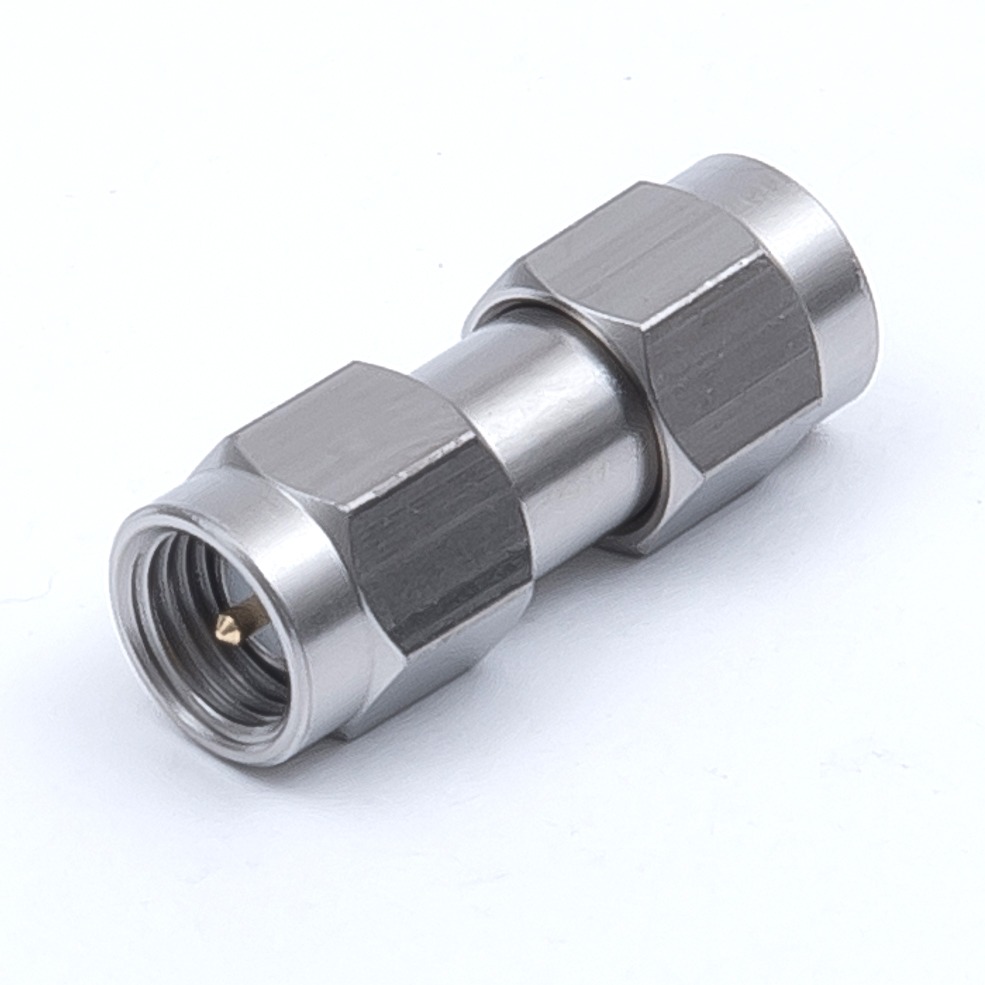

SMA中継用アダプタです。本体はステンレスにパッシベイト処理。プラグ-プラグ型です。機器同士を密着させ、ケーブルを使用せずにアダプタのみで接続するために使用されることもあります。類似:SMAP-SMAP
全角:SMA-A-PP(Pa)、SMAP-SMAP

仕様

嵌合部形状プラグ・プラグ
特性インピーダンス50Ω
使用周波数範囲18GHz
絶縁抵抗DC 500Vにて5000MΩ以上
耐電圧AC 1000V 1分間
接触抵抗4mΩ以下
電圧定在波比1.05+0.01F(F:GHz)以下(DC~18GHz)
使用温度範囲-55~+155℃

材質/表面処理/結線方式

中心コンタクト黄銅/金めっき
外部コンタクトステンレス/パッシベイト処理
