SMAJ-402
SMAコネクタ
SMAJ-402
9321
50Ω
ストレートジャック
0.141Semi-Rigid,RG-402/U
在庫品
RoHS2
| 在庫 | お問い合わせください |
|---|
| 単価 | お問い合わせください |
|---|
表紙付仕様書/RoHS証明書/CADデータ など
各種ダウンロード
各種ダウンロード
概要

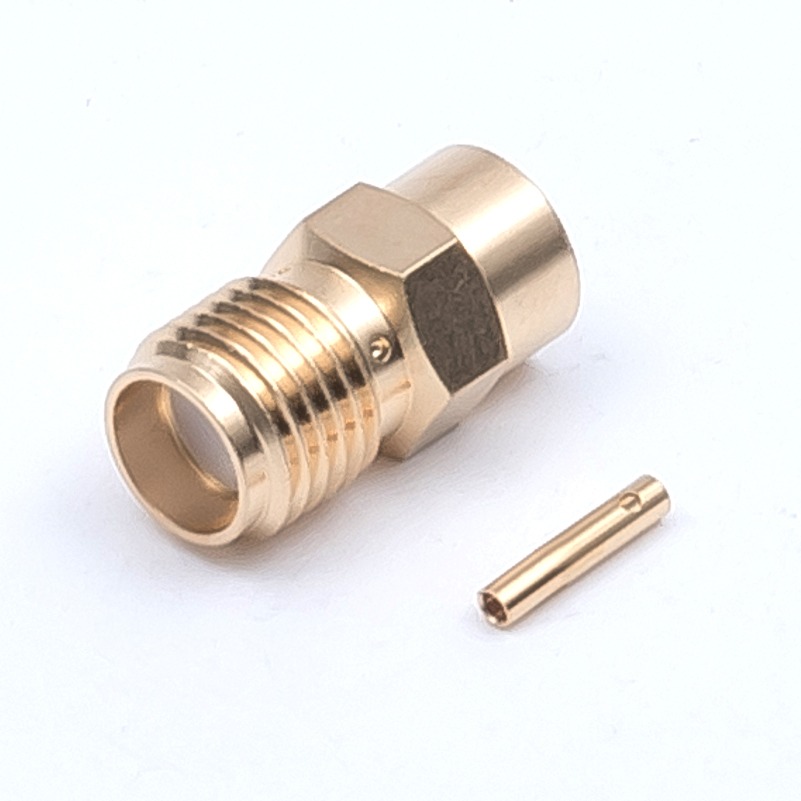

セミリジットケーブル用SMAストレートジャックです。0.141Semi-Rigid、RG-402/Uケーブルに適合します。中心コンタクト、本体ともに半田タイプです。取付加工にはSMAJ用ポジショナーの使用を推奨します。全角：ＳＭＡＪ－４０２
仕様
| 嵌合部形状 | ジャック |
|---|
| 特性インピーダンス | 50Ω |
|---|
| 定格電圧 | AC 330V |
|---|
| 使用周波数範囲 | 12.4GHz |
|---|
| 絶縁抵抗 | DC 500Vにて1000MΩ以上 |
|---|
| 耐電圧 | AC 1000V 1分間 |
|---|
| 接触抵抗 | 3mΩ以下 |
|---|
| 電圧定在波比 | 1.2以下（0.1～7GHz） |
|---|
| 使用温度範囲 | -40～+85℃ |
|---|
材質／表面処理／結線方式
| 中心コンタクト | ベリリウム銅／金めっき／ハンダ付け |
|---|
| 外部コンタクト | ステンレス／金めっき／ハンダ付け |
|---|
