SHVP-59/U
SHVコネクタ
SHVP-59/U
3801
不整合
ストレートプラグ
RG-59/U
在庫品
RoHS2
| 在庫 | お問い合わせください |
|---|
| 単価 | お問い合わせください |
|---|
表紙付仕様書/RoHS証明書/CADデータ など
各種ダウンロード
各種ダウンロード
概要

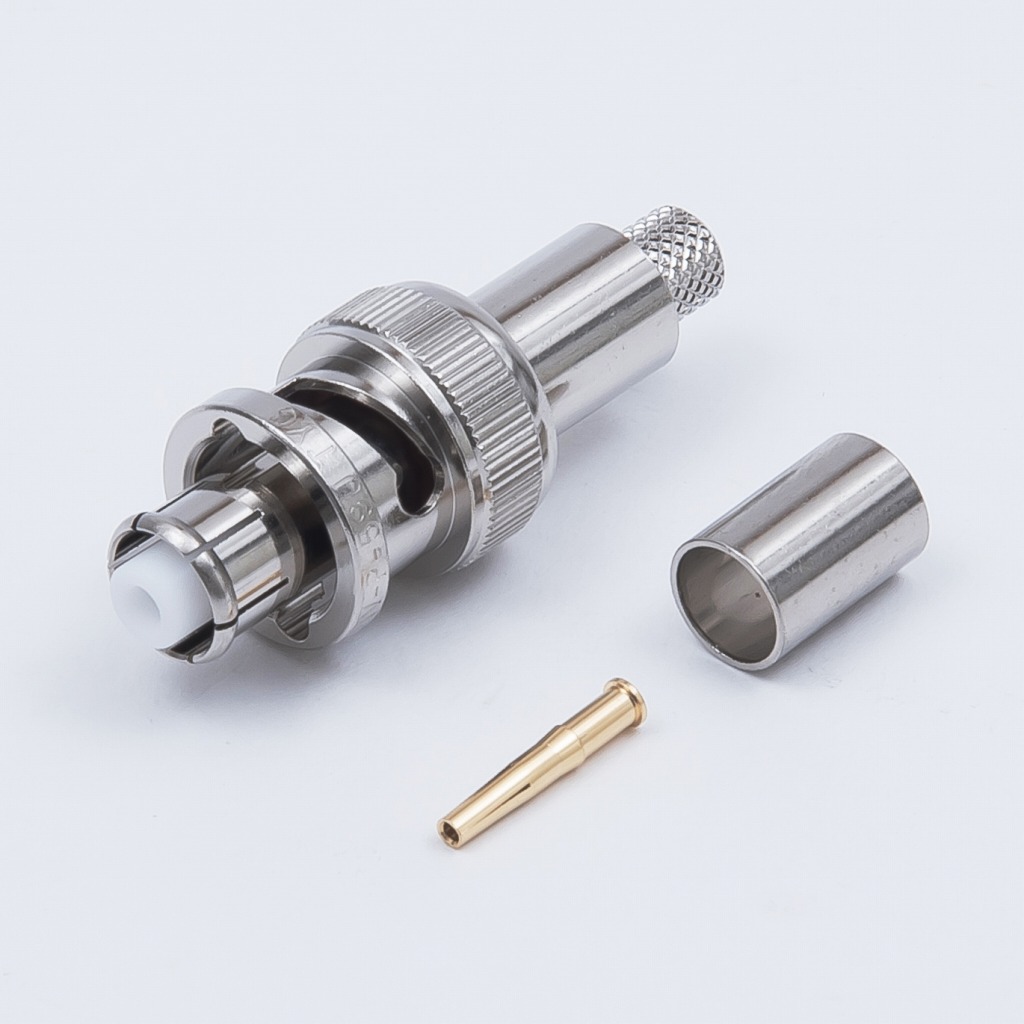

RG-59/Uケーブルに適合するSHVストレートプラグです。中心コンタクト、本体ともに圧着タイプとなっております。取付加工には圧着工具TA-34が必要です。特性インピーダンスの規定はなく、3.5ｋVまでの高電圧に対応するコネクタです。バイオネットロック方式ですが、BNC型やMHVコネクタとの互換性はありません。全角：ＳＨＶＰ－５９／Ｕ
仕様
| 嵌合部形状 | プラグ |
|---|
| 特性インピーダンス | 不整合 |
|---|
| 定格電圧 | AC 3500V |
|---|
| 絶縁抵抗 | DC 500Vにて1000MΩ以上 |
|---|
| 耐電圧 | AC 5000V 1分間 |
|---|
| 接触抵抗 | 3mΩ以下 |
|---|
材質／表面処理／結線方式
| 中心コンタクト | リン青銅／金めっき／圧着 |
|---|
| 外部コンタクト | 黄銅／ニッケルめっき／圧着 |
|---|
