BP-3CV

BNC75Ω形コネクター

BP-3CV

概要

小型軽量で、一般的に広範囲で使用されているコネクター、結合が簡単なバイオネットロック方式を採用。75Ωタイプの接栓になっており、映像機器や音声の伝送に最適なコネクター。

仕様

嵌合部形状プラグ
特性インピーダンス75Ω
定格電圧AC 500V
絶縁抵抗DC 500Vにて5000MΩ以上
耐電圧AC 1500V 1分間
接触抵抗3mΩ以下
電圧定在波比1.1以下(DC~3200MHz,フジクラ),1.15以下(DC~3200MHz,関西通信電線),1.2以下(DC~3200MHz,四国電線)
使用温度範囲-40~+85℃

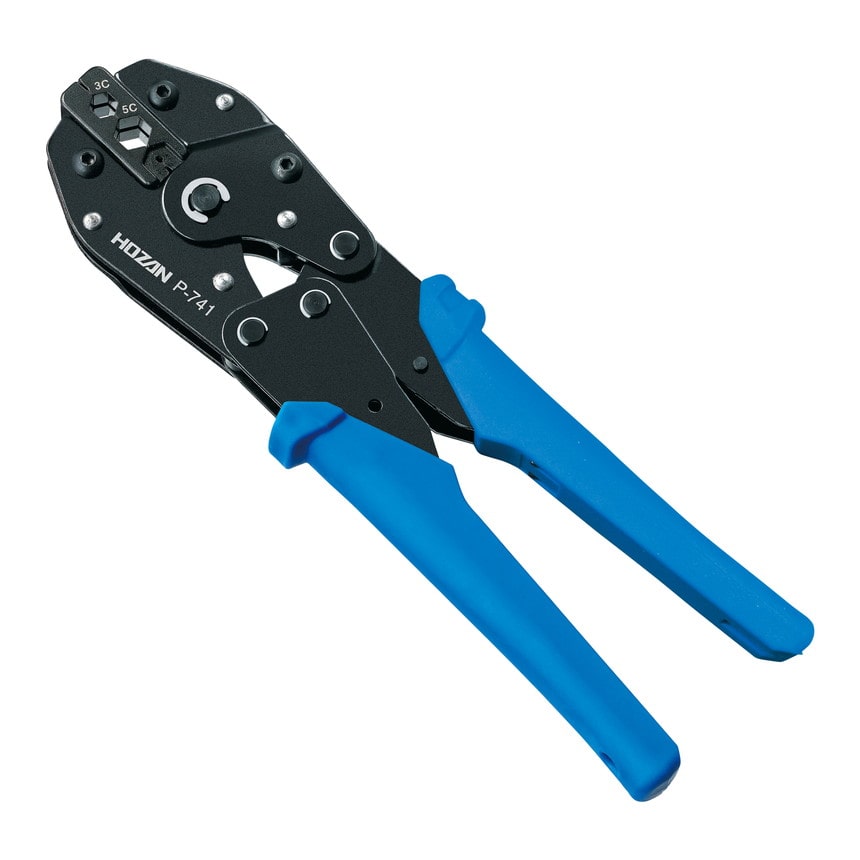

圧着工具TC-35CA,P-741

材質/表面処理/結線方式

中心コンタクト黄銅/金めっき/圧着
外部コンタクト黄銅/ニッケルめっき/圧着
