7/16-A-PP

7/16 DINコネクタ

7/16-A-PP

9825
7/16-A-PP
7/16-A-PP
50Ω
アダプター
在庫品
防水
RoHS2
在庫お問い合わせください
単価お問い合わせください
表紙付仕様書/RoHS証明書/CADデータ など

概要

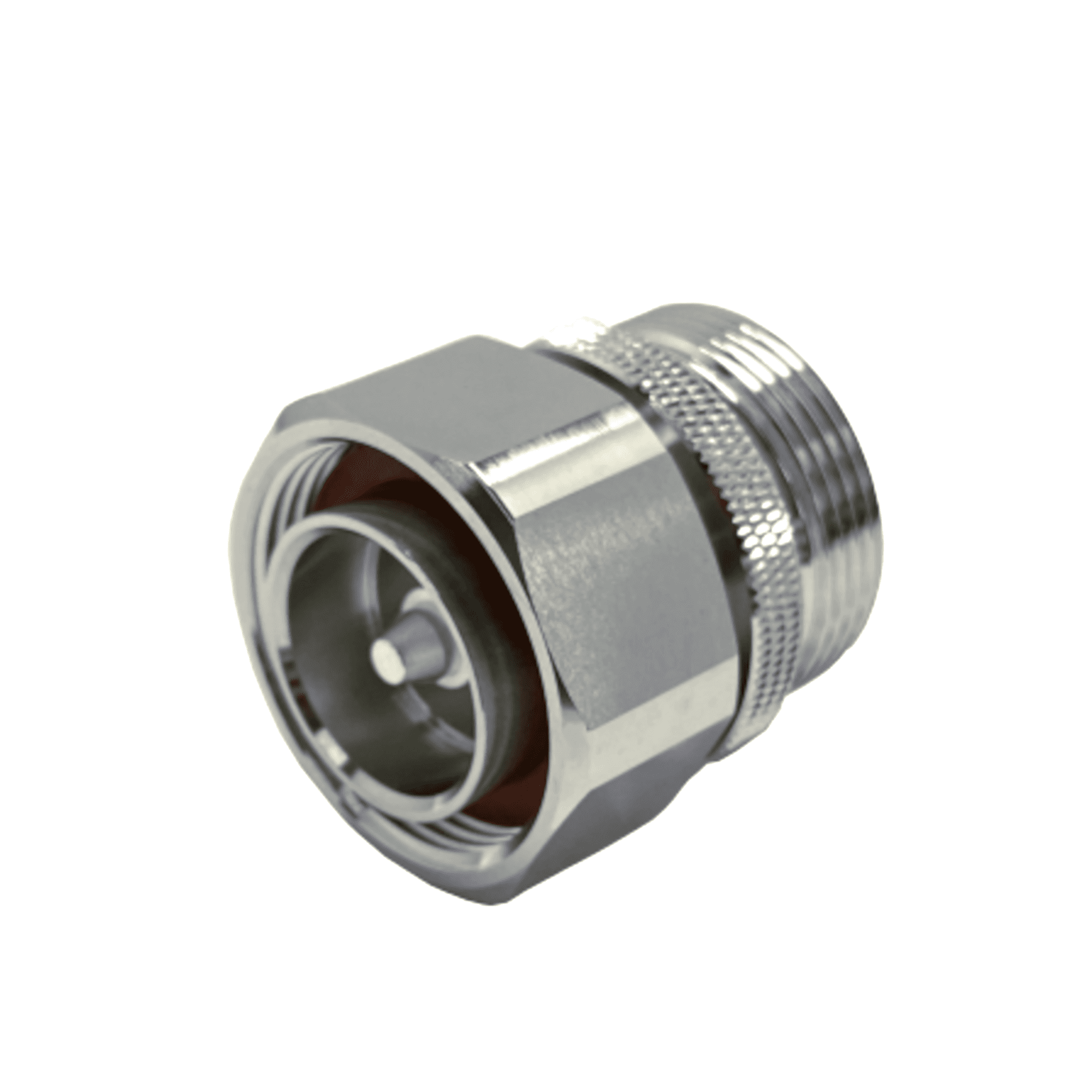

7/16型中継用アダプタです。本体は黄銅に三元メッキ。プラグ-プラグ型です。機器同士を密着させ、ケーブルを使用せずにアダプタのみで接続するために使用されることもあります。類似:7/16P-7/16P、DINP-DINP、DinP-DinP
全角:7/16-A-PP、7/16P-7/16P、DINP-DINP、DinP-DinP

仕様

嵌合部形状プラグ・プラグ
特性インピーダンス50Ω
定格電圧AC 2.7kV max. at 50Hz
絶縁抵抗DC 500Vにて10GΩ以上
耐電圧AC 4kV at 50Hz 1分間
接触抵抗0.4mΩ以下
電圧定在波比1.2以下(DC~6GHz)
使用温度範囲-45~+85℃

材質/表面処理/結線方式

中心コンタクト黄銅/銀めっき
外部コンタクト黄銅/3元めっき
