TJ-1.5A
TNCコネクタ
TJ-1.5A
904076
50Ω
ストレートジャック
1.5D-2V,1.5D-QEV,EM-1.5D-2E
RoHS2
受注生産品
| 在庫 | お問い合わせください |
|---|
| 単価 | お問い合わせください |
|---|
表紙付仕様書/RoHS証明書/CADデータ など
各種ダウンロード
各種ダウンロード
概要

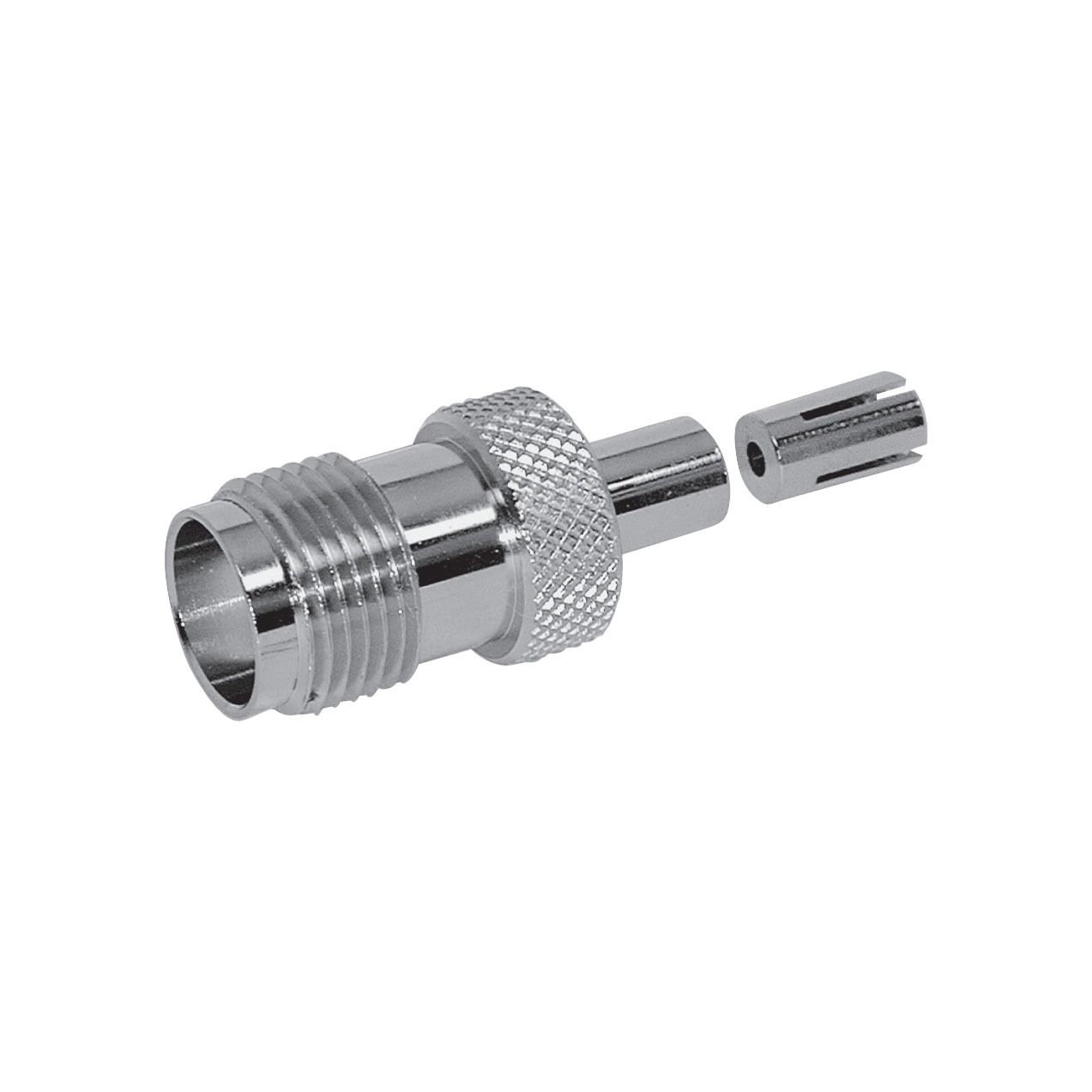

1.5D-2V、1.5D-QEV、EM-1.5D-2Eケーブルに適合するTNC型ストレートジャックです。中心コンタクト、本体ともに圧着タイプとなっており、加工がしやすく、安価になっております。取付加工には圧着工具TA-16が必要です。全角：ＴＪ－１．５Ａ
仕様
| 嵌合部形状 | ジャック |
|---|
| 特性インピーダンス | 50Ω |
|---|
| 定格電圧 | AC 500V |
|---|
| 使用周波数範囲 | 3GHz |
|---|
| 絶縁抵抗 | DC 500Vにて1000MΩ以上 |
|---|
| 耐電圧 | AC 1500V 1分間 |
|---|
| 接触抵抗 | 3mΩ以下 |
|---|
| 使用温度範囲 | -40～+85℃ |
|---|
| 圧着工具 | TA-16 |
|---|
材質／表面処理／結線方式
| 中心コンタクト | リン青銅／金めっき／圧着 |
|---|
| 外部コンタクト | 黄銅／ニッケルめっき／圧着 |
|---|
