SMP-LJ-085
SMPコネクタ
SMP-LJ-085
10007
50Ω
L曲がりジャック
0.085Semi-Rigid,0.085Semi-Flex
新製品
RoHS2
受注生産品（小ロット対応）
| 在庫 | お問い合わせください |
|---|
| 単価 | お問い合わせください |
|---|
表紙付仕様書/RoHS証明書/CADデータ など
各種ダウンロード
各種ダウンロード
概要

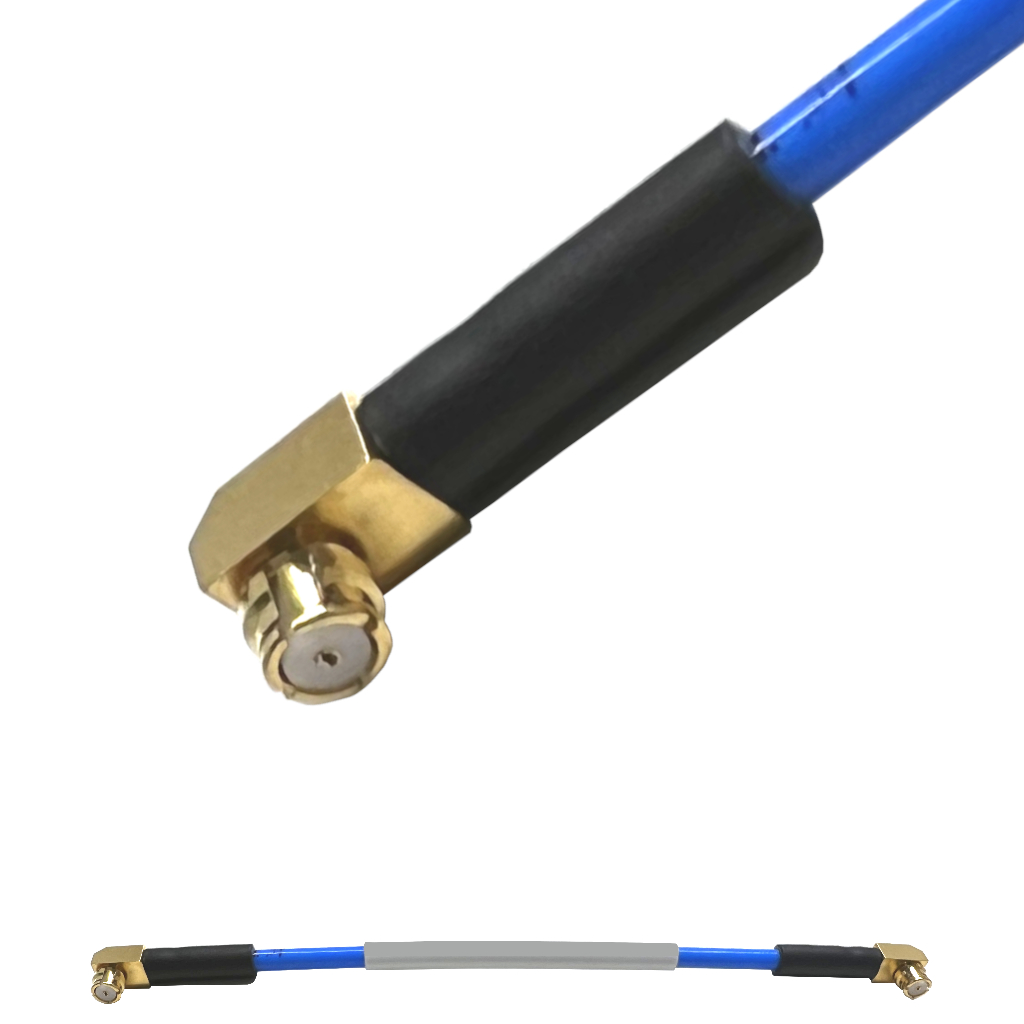

SMPコネクタのL型ジャックです。ケーブルアッセンブリでの販売となります。コネクタ単体の販売はございません。全角：ＳＭＰ－ＬＪ－０８５
仕様
| 嵌合部形状 | ジャック |
|---|
| 特性インピーダンス | 50Ω |
|---|
| 定格電圧 | AC 170V |
|---|
| 使用周波数範囲 | 40GHz |
|---|
| 絶縁抵抗 | DC 500Vにて5000MΩ以上 |
|---|
| 耐電圧 | AC 500V 1分間 |
|---|
| 接触抵抗 | 内部導体間：6.0mΩ以下、外部導体間：3.0mΩ以下 |
|---|
| 電圧定在波比 | DC～26.5GHzまで12dB以上、26.5GHzを超えて40GHzまで6dB以上（リターンロス） |
|---|
| 使用温度範囲 | -55～+125℃ ※コネクタ単体にて(ケーブルの温度範囲よる) |
|---|
材質／表面処理／結線方式
| 中心コンタクト | ベリリウム銅／金めっき |
|---|
| 外部コンタクト | ベリリウム銅／金めっき |
|---|
